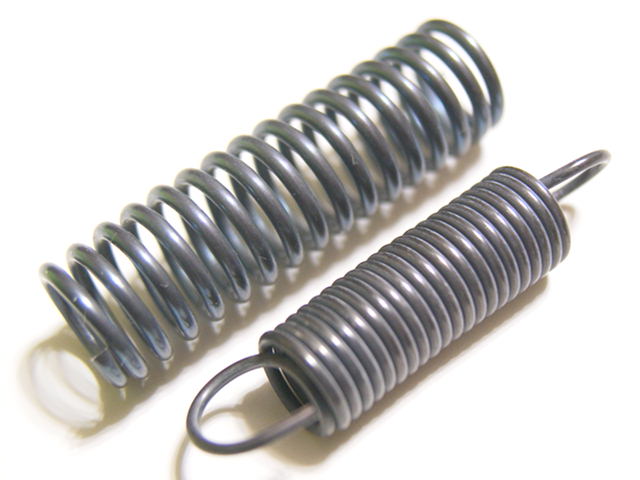

NITINOL 형상기억합금

SE-NITI-EXP

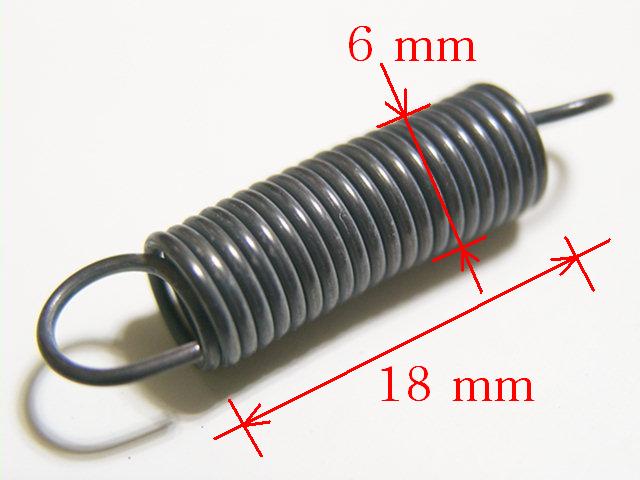

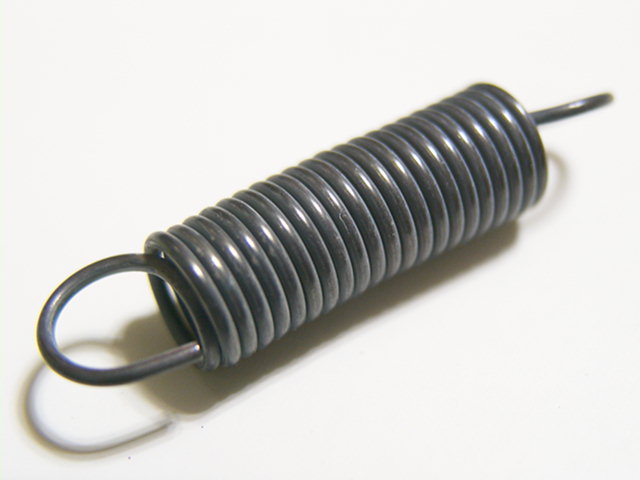

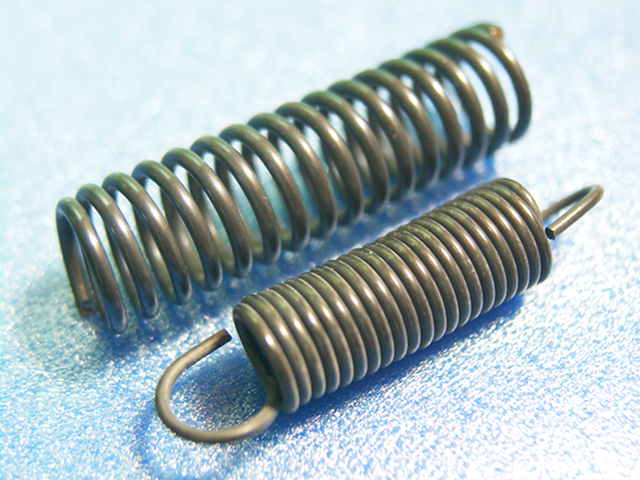

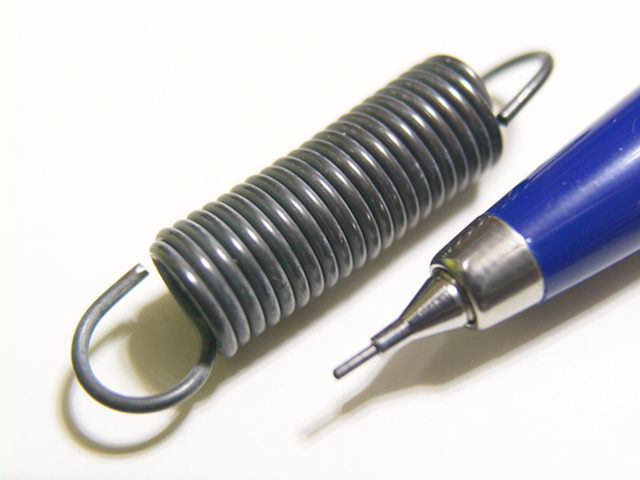

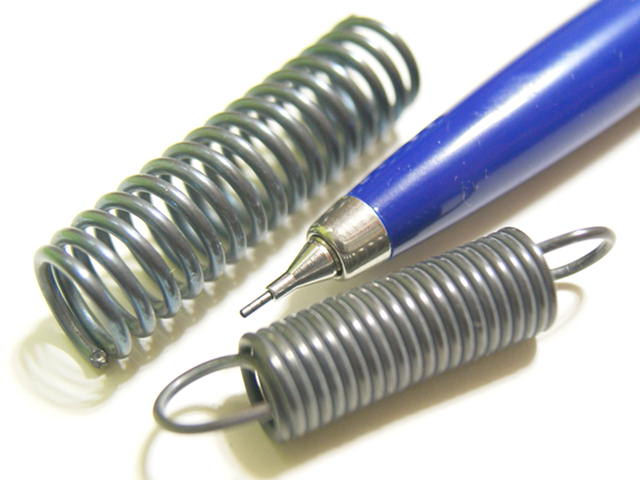

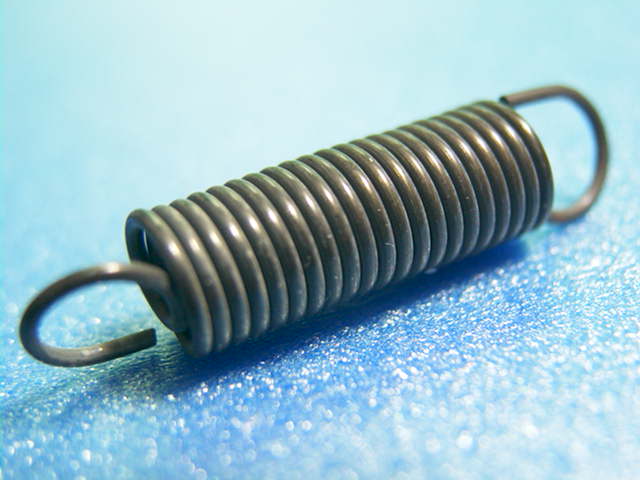

Nitinol Expansion Spring

14cm 에서 3cm 로 줄어드는 형상기억 합금 인장 스프링

상온에서 14 cm 까지 늘어날 수 있습니다. 코일에 2A 의 전류를 흘려 45-55° C 의 열이 생기면 29 mm 까지 수축됩니다. 60 mm 길이에서 350 gram의 인장력이 생깁니다. 코일의 직경은 0.75 mm 입니다.







SE-NITI-CMP

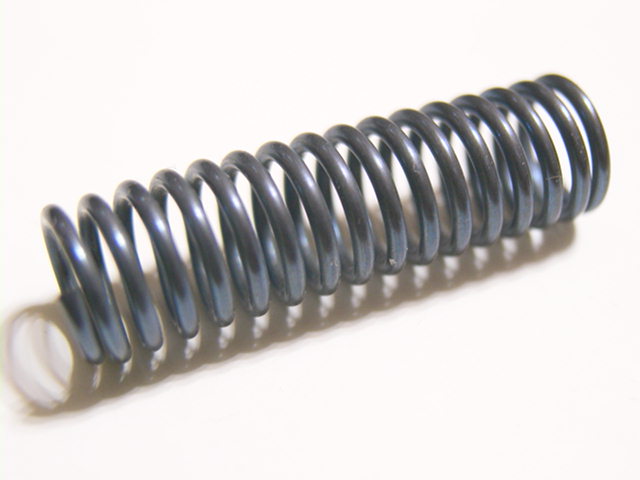

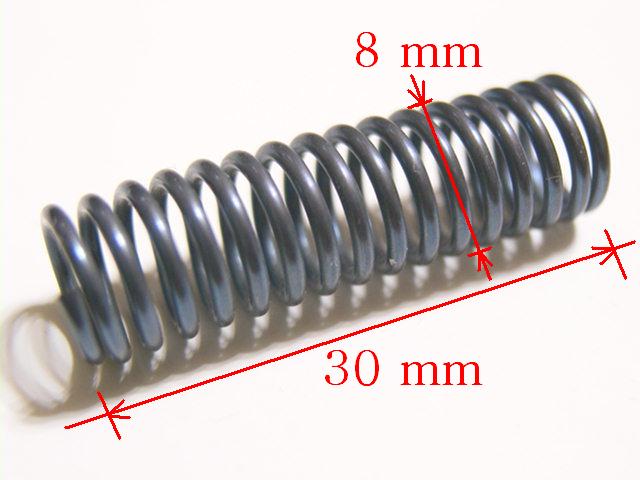

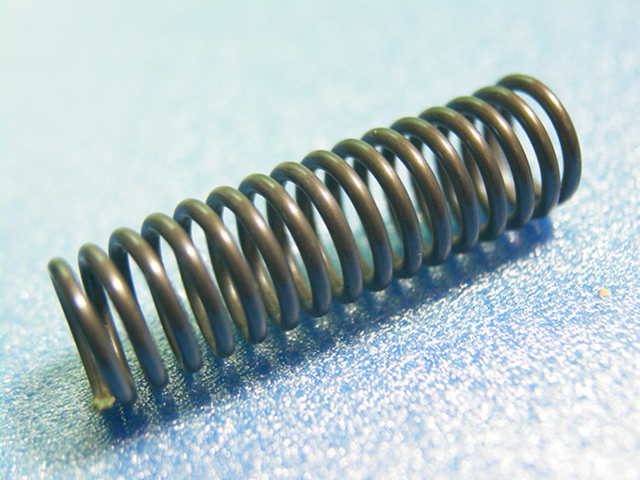

Nitinol Compression Spring

1.6 cm 에서 3 cm 로 늘어나는 형상기억 합금 압축 스프링

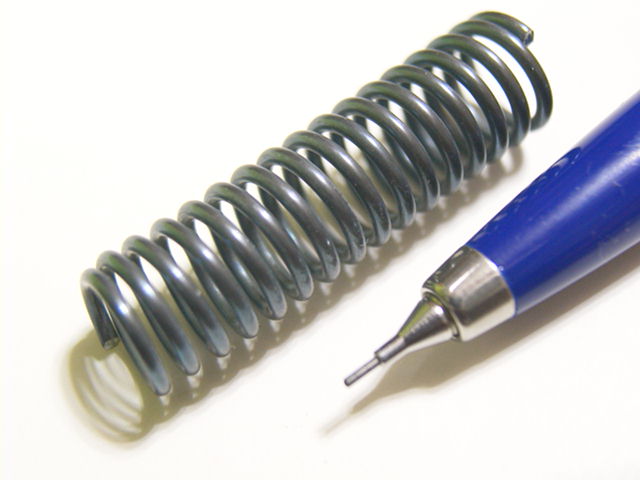

압축 스프링은 상온에서 16 mm 로 눌러져 있다가 3A 의 전류를 스프링에 흘리면 30 mm 까지 늘어납니다. 55-65° C 로 열이 생기면 4 Newton 의 힘이 나옵니다. 코일의 지름은 0.95 mm 입니다.

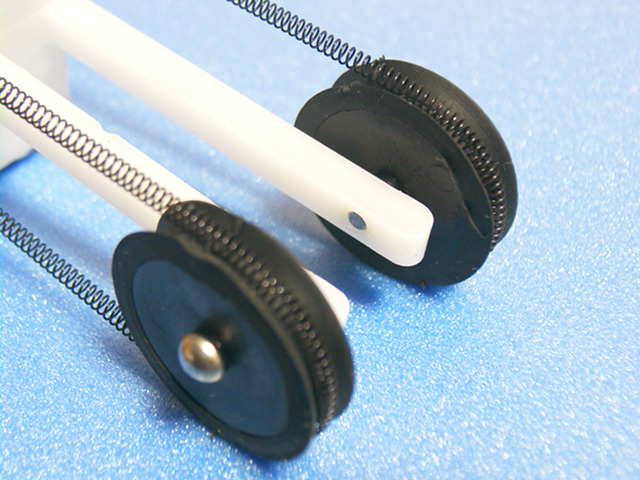

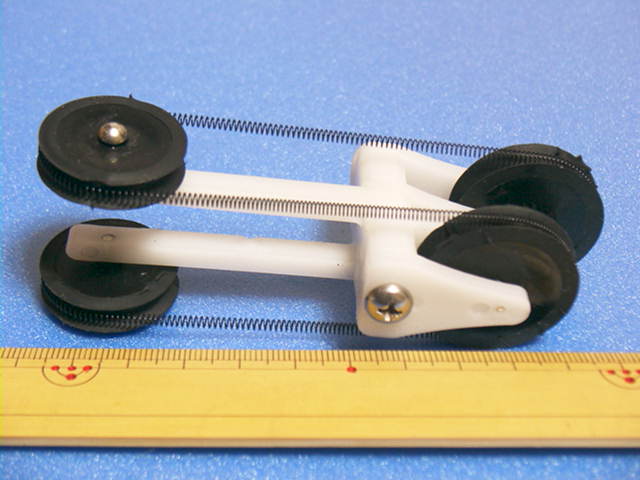

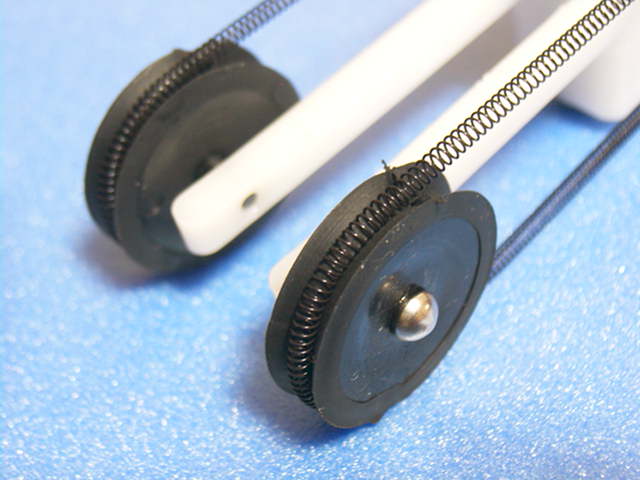

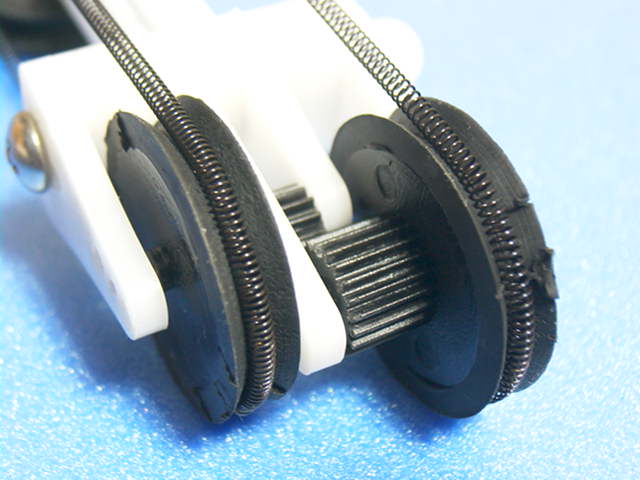

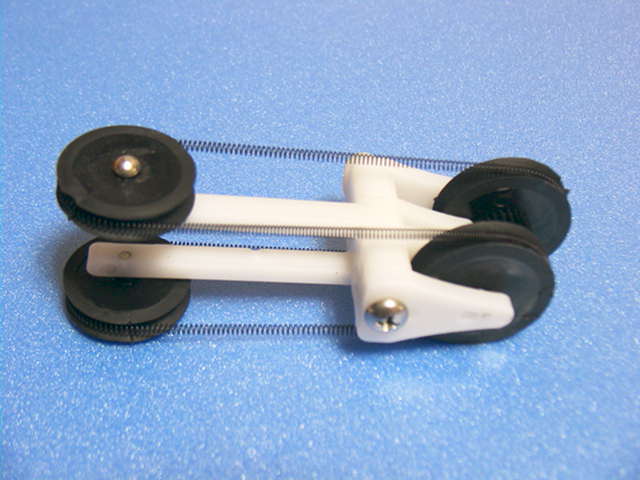

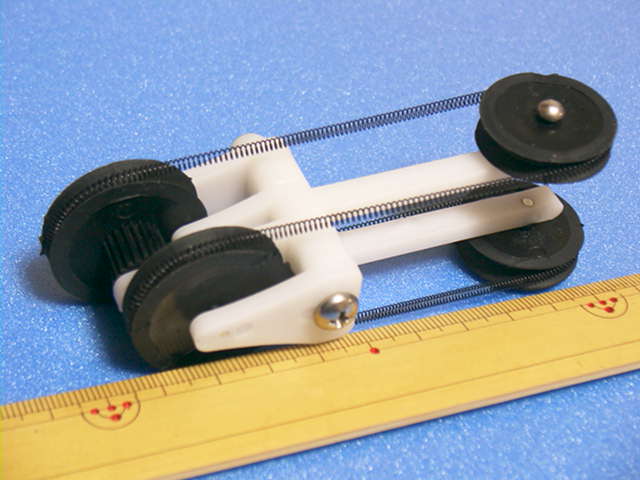

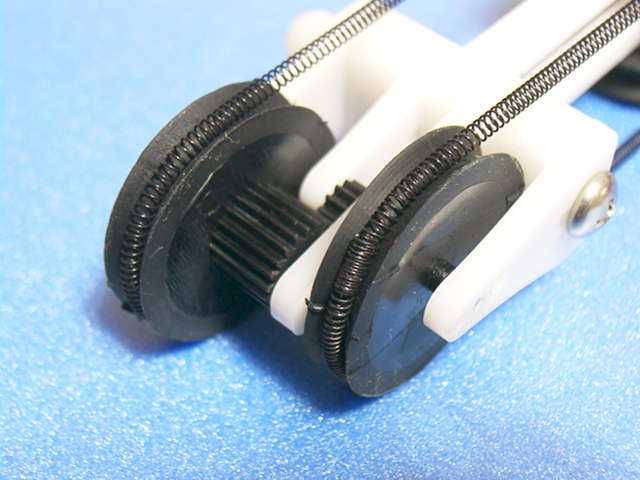

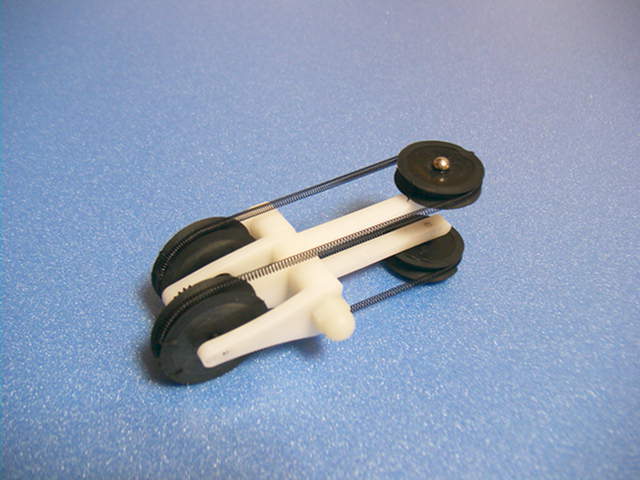

NITINOL 형상기억 합금을 이용한 열 엔진

Nitinol 와이어의 형상 기억특성을 이용한 열 엔진입니다.
더운물과 차거운 물에 의하여 엔진이 회전합니다.
얼음이 전부 녹을 때 까지 회전합니다.

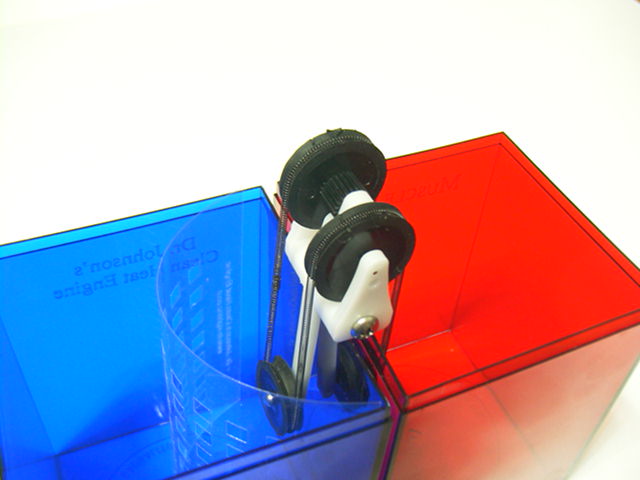

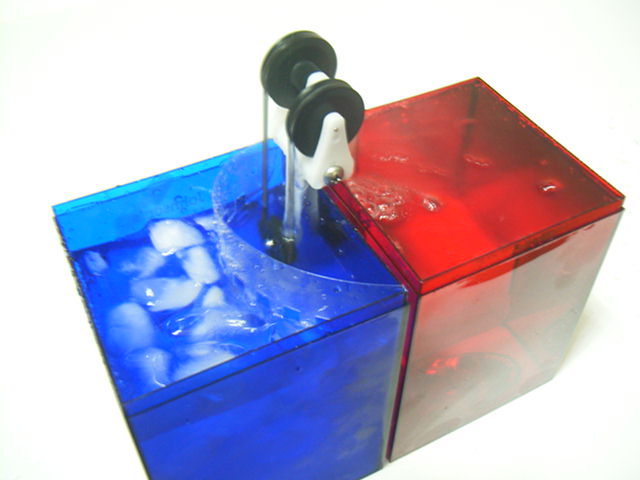

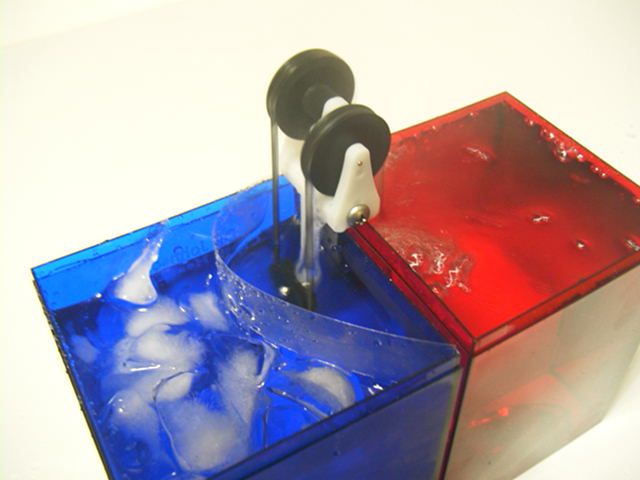

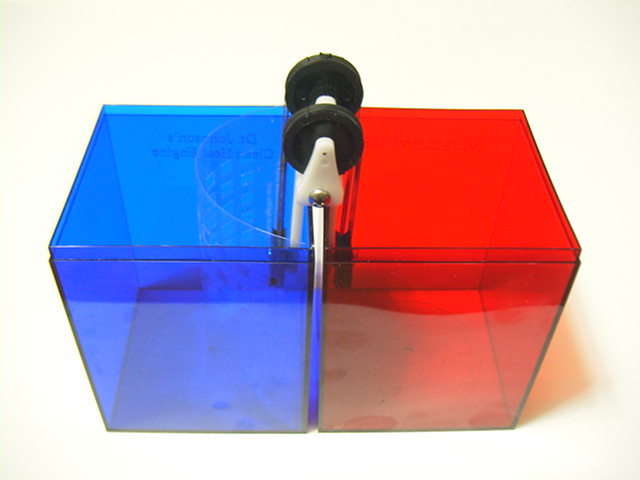

얼음을 파란색 통에 넣고 차가운 물을 채워넣습니다. 빨간색 통에는 끓인 물을 넣습니다. 파란색통과 빨간색 통이 붙어있지 않도록 약간 띄워 놓습니다.

SE-NITI-ENGINE 을 양쪽 통에 걸쳐놓고 손으로 바퀴를 약간 만 회전시켜줍니다.



가 격 정 보
