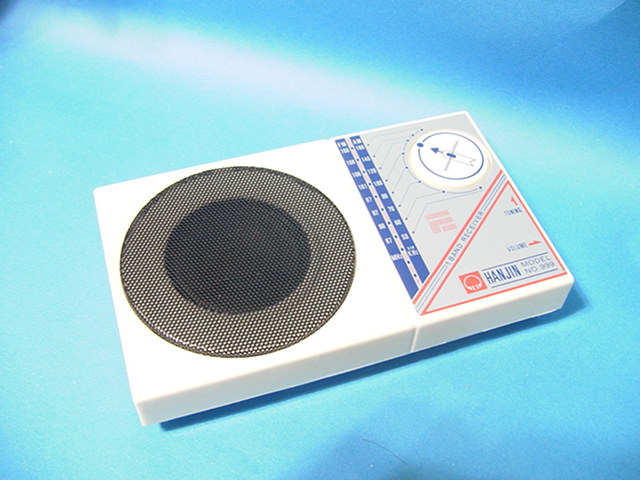

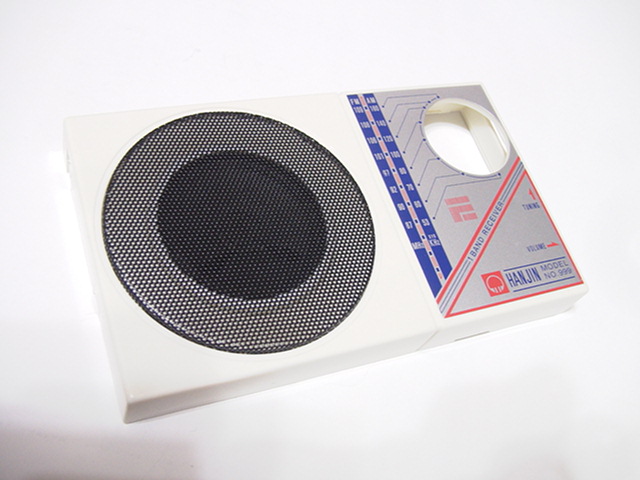

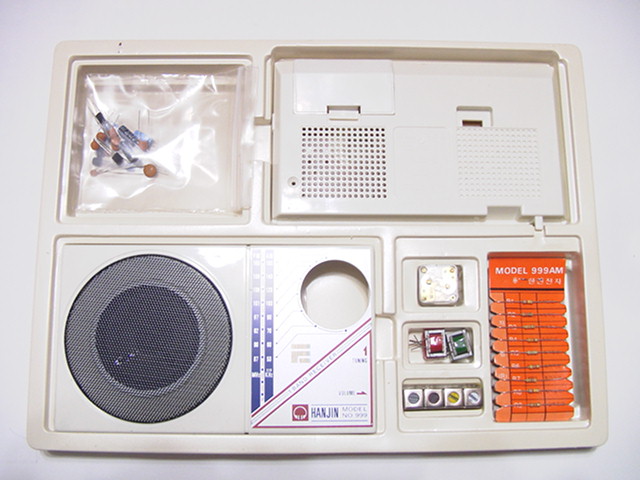

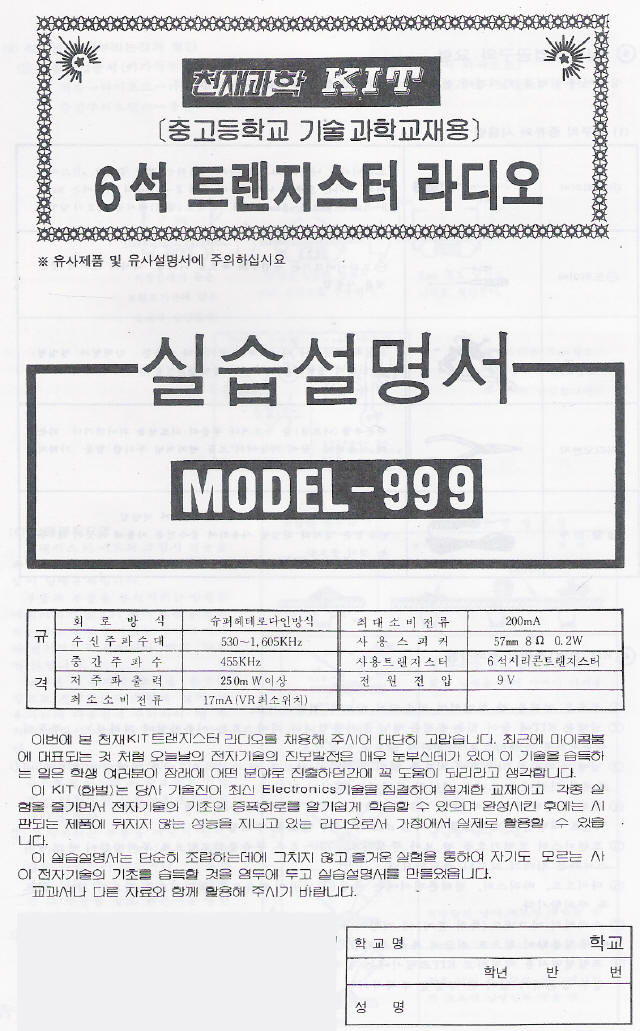

AM 6석 트랜지스터 라디오 조립 KIT

요즘 AM 방송국의 송출 출력이 작아 AM 라디오 수신이 어렵습니다.
그러나 아직도 AM 라디오는 아나로그 전자회를 교육하기 위한 교재로 많이 사용합니다.


조립시 일반적인 주의사항

1: 커터, 인두 (20~25W) 그리고 작은 "+" 형 드라이버를 준비합니다.
2: 포함된 실납의 양이 충분치 않으므로 여분의 납을 준비합니다.
3: 실크 스크린의 표시가 위치가 약간 잘못된 곳(백색 IFT코일, R5)이 있습니다.
4: 회로도와 PCB 실크 스크린에 C13, C14가 0.005로 표시되어 있지만
실제 포함된 세라믹 콘덴서의 용량은 0.0047uF (472로 표시됨)입니다.
5: KIT 에 포함된 PCB 는 베크라이트 재질이어서 인두 가열시간이 길면
PCB 의 동판이 떨어집니다. 짧은 시간에 납땜하여야 합니다.
6: 페이스트(특히 노란색 구두약통)는 어떠한 경우에도 사용하지 않아야 합니다.

납땜만 정확하면 라디오에서 소리가 납니다.
한개 또는 2 개의 AM 방송이 잡음과 함께 수신됩니다.
MP3 라디오처럼 깨끗한 상태로 수신되지 않습니다.
수신이 안될 때 건물 밖에 나가면 수신 가능합니다.

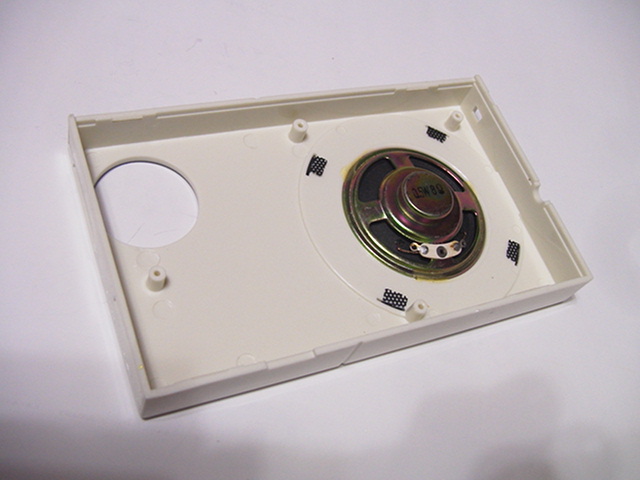

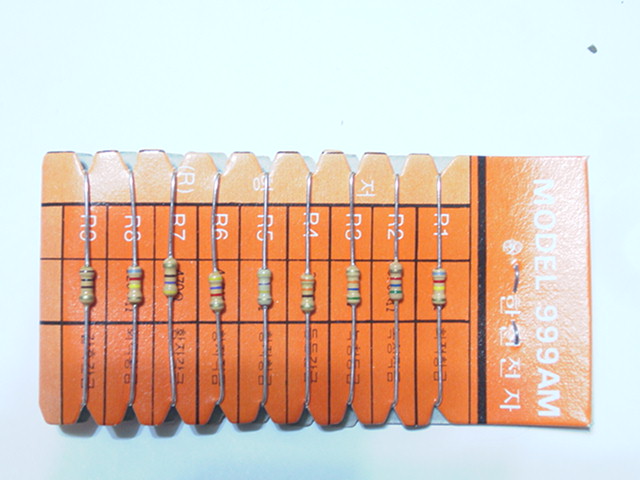

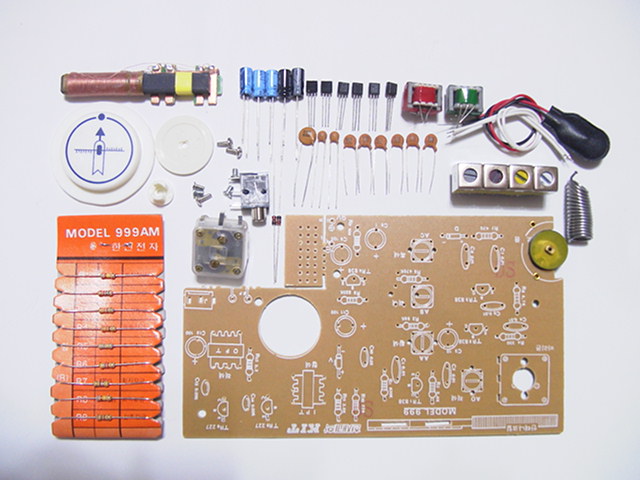

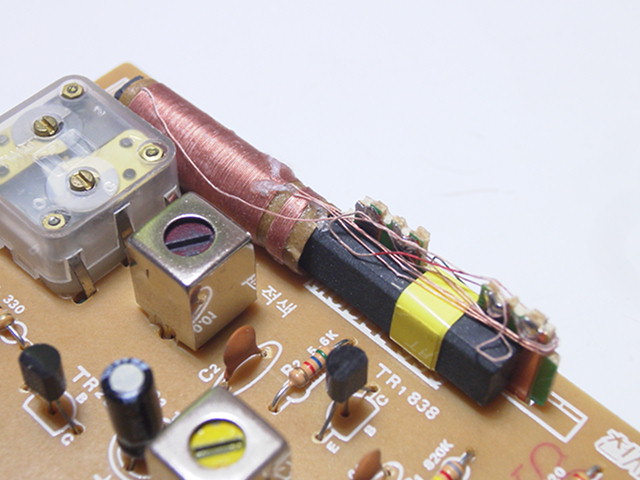

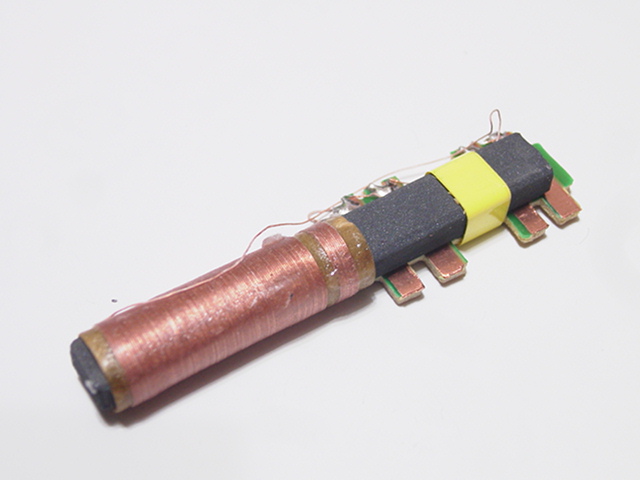

안테나 코일이 PCB에 납땜되어 있어 작업이 쉽습니다.

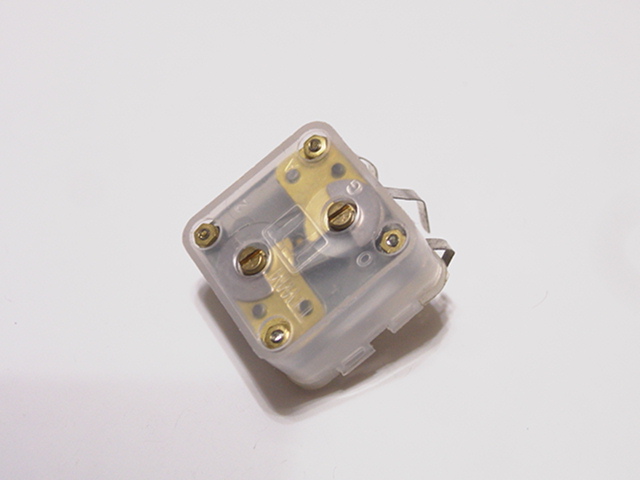

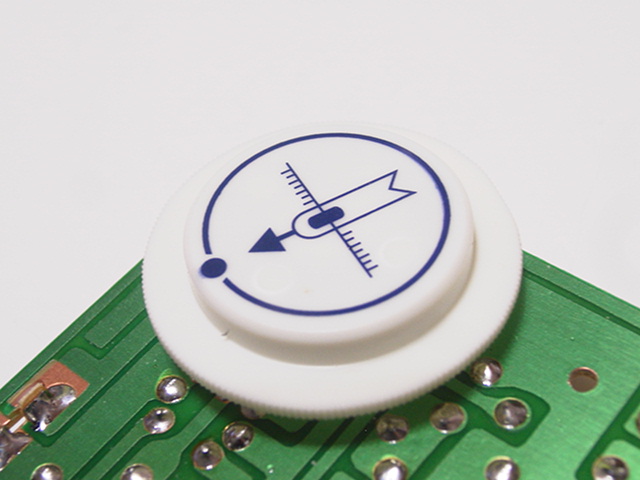

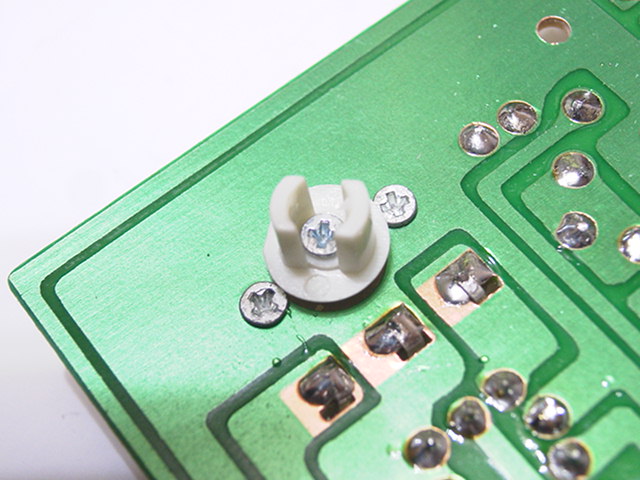

AM용 폴리 바리콘

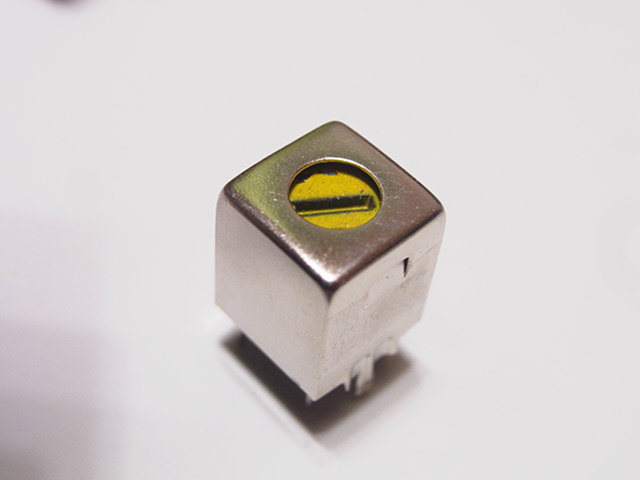

발진 트랜스: 수신된 주파수 보다 455KHz 높은 주파수를 만드는 발진회로에 사용합니다.

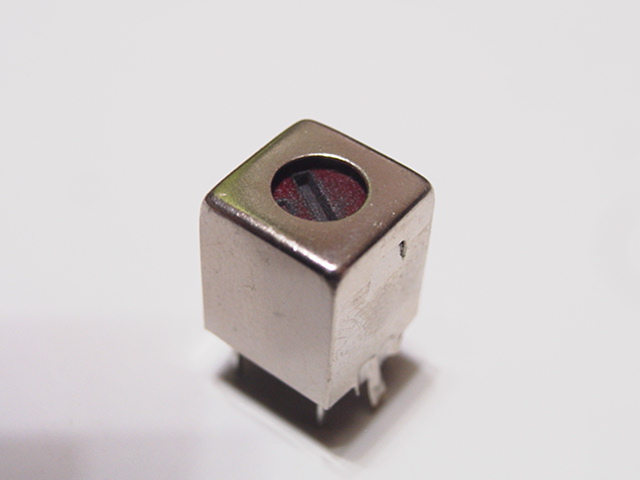

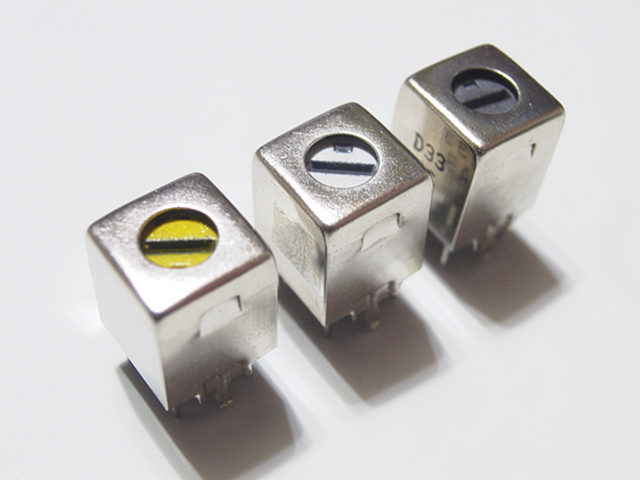

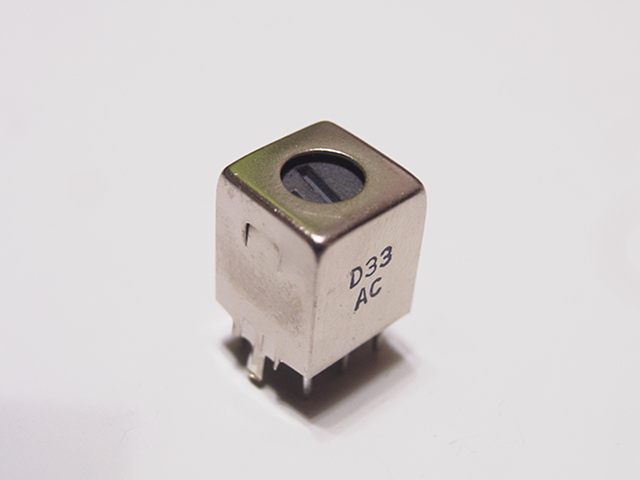

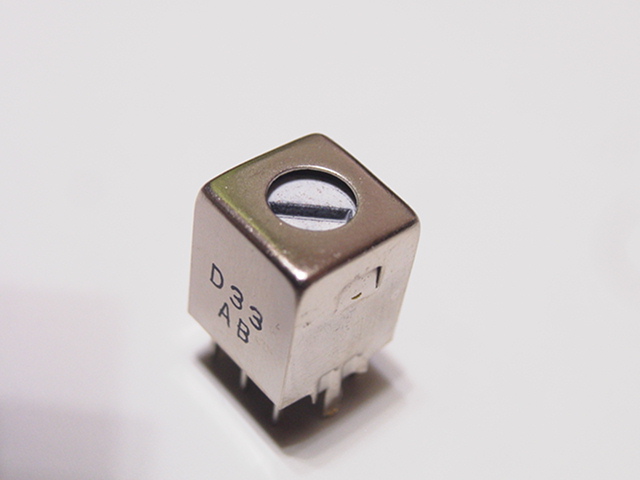

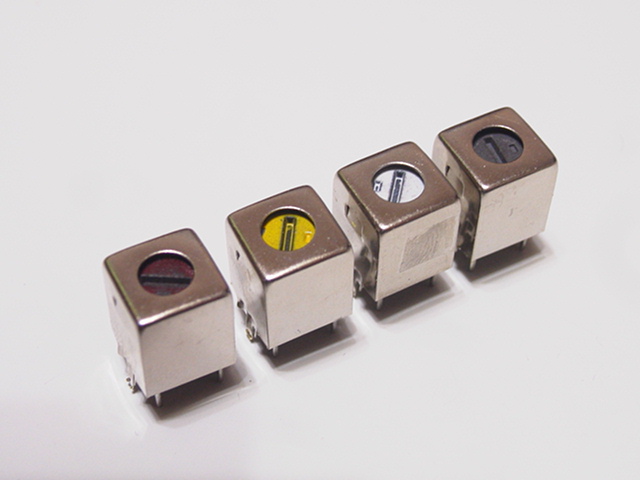

455KHz 중간주파 트랜스

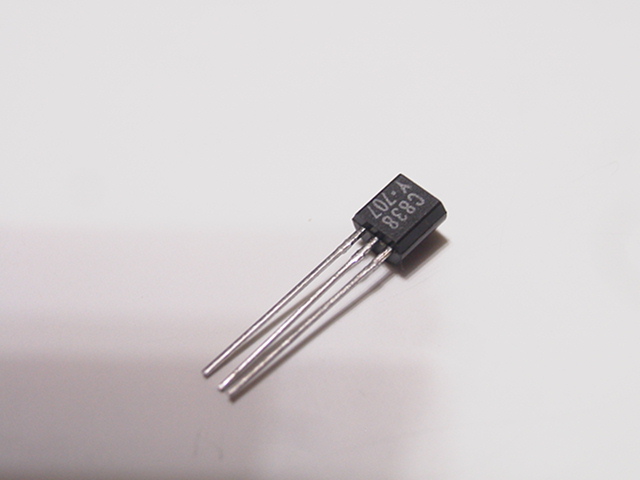

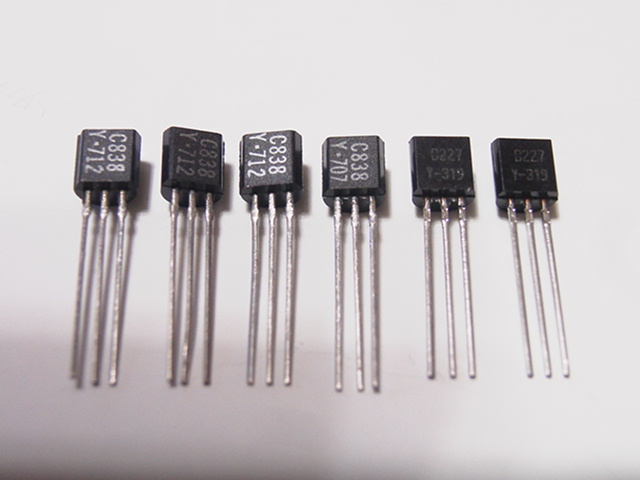

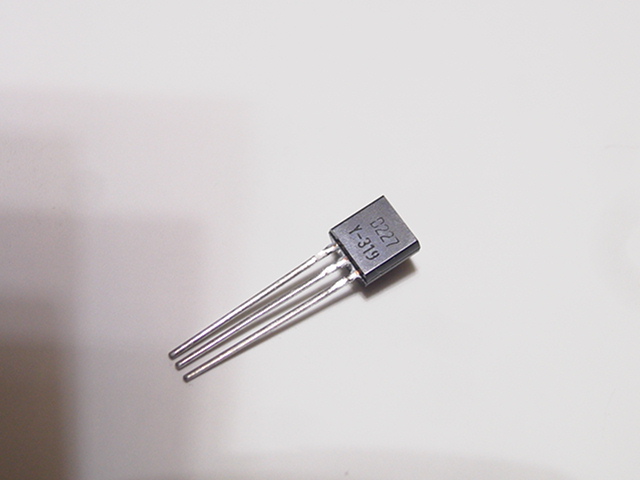

실리콘 트랜지스터 C838은 고주파용 NPN, D227은 저주파용 NPN 트랜지스터

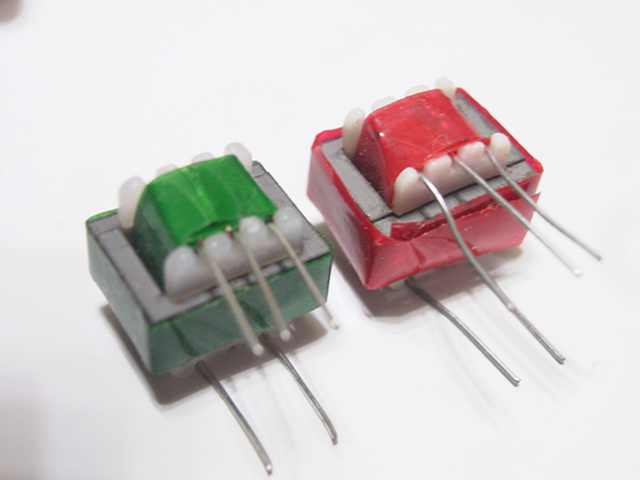

초록색은 입력트랜스, 빨간색은 스피커와 연결되는 출력트랜스

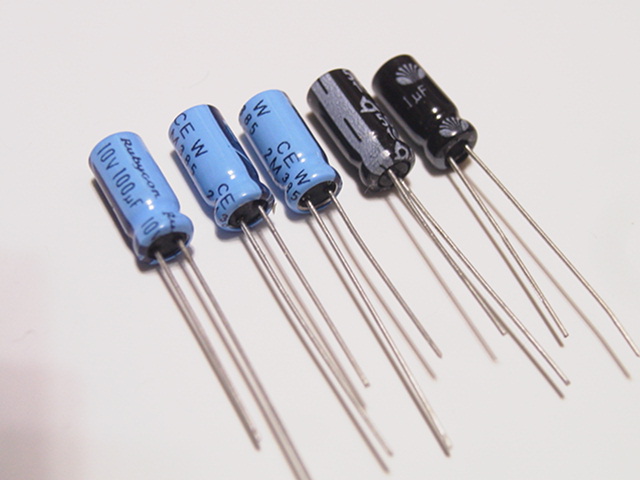

전해 콘덴서이며 긴 리드가 + 극 입니다.

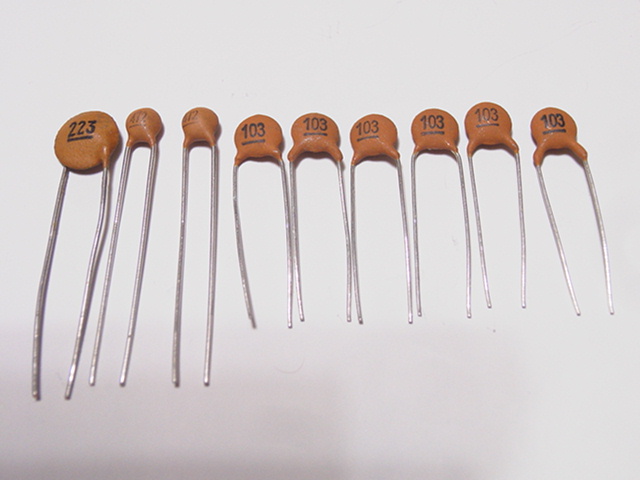

세라믹 컨덴서

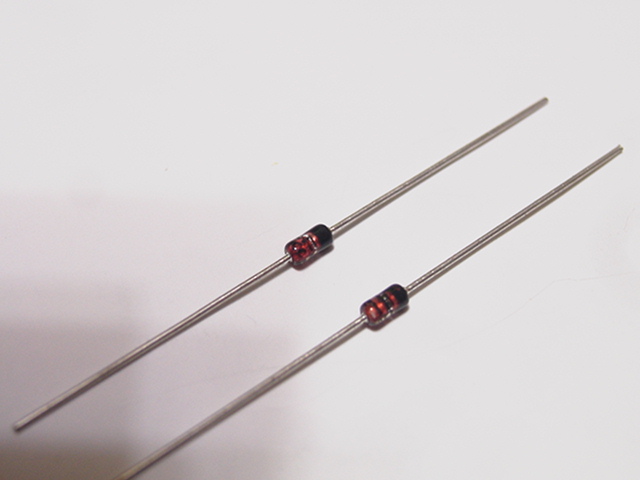

실리콘 다이오드: AM 반송파에서 오디오 신호를 만드는 검파회로에 사용

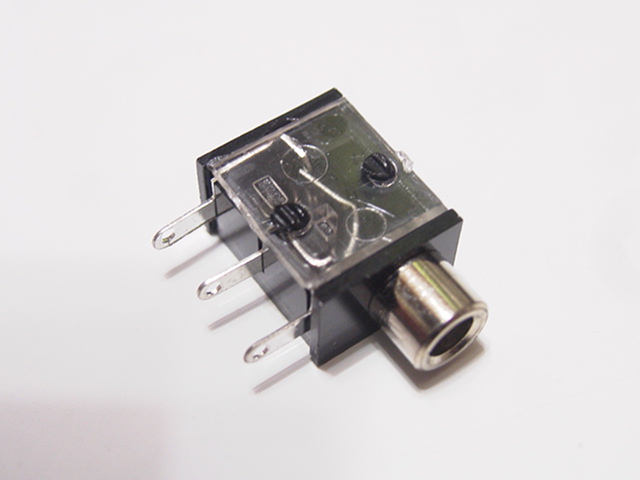

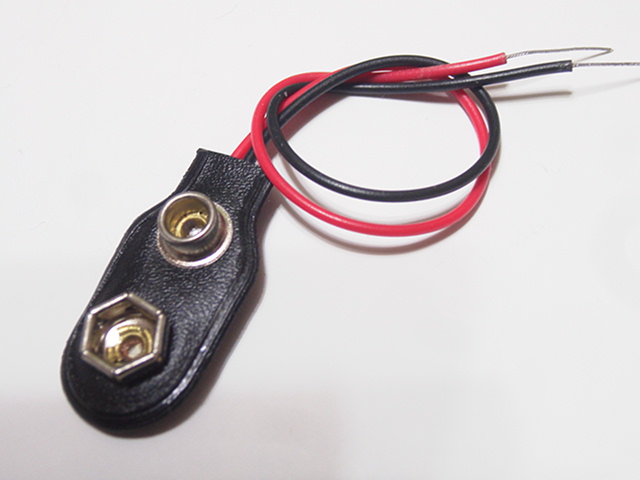

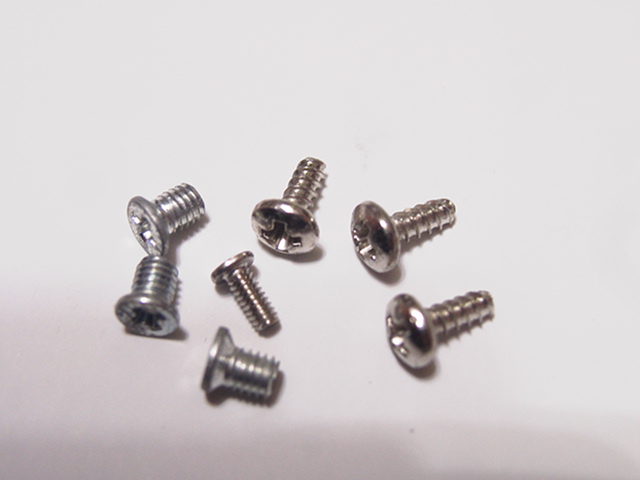

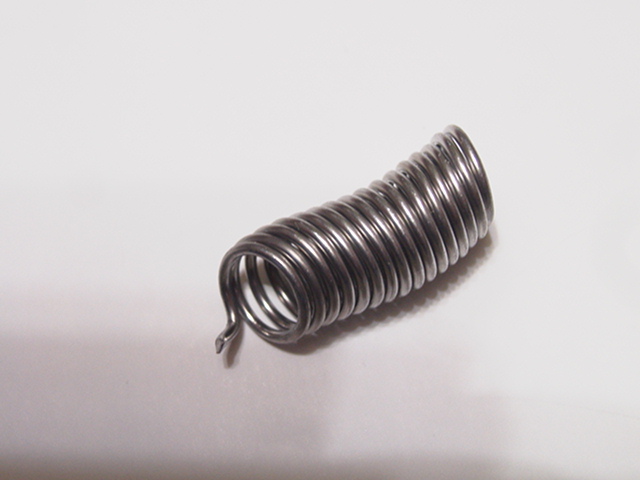

납땜용 실납

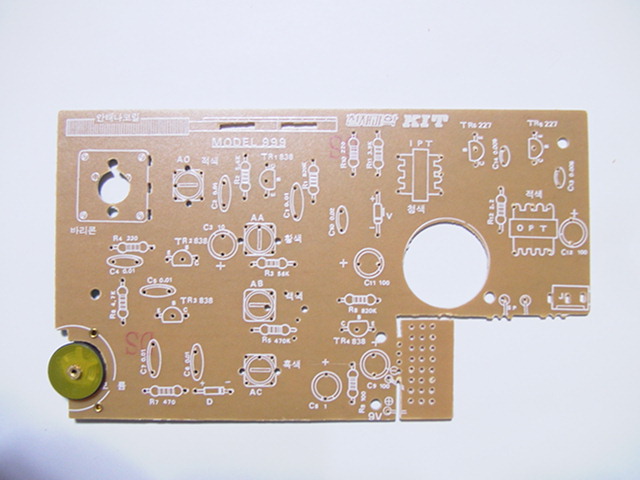

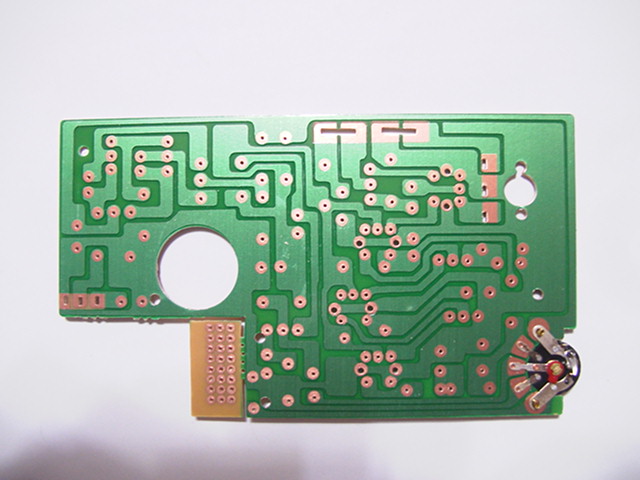

베크라이트 PCB : 스위치부 볼륨은 리벳팅에 의하여 부착되어 있습니다.

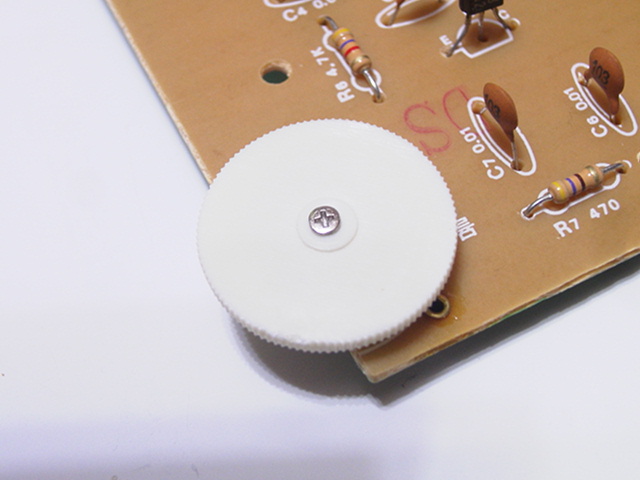

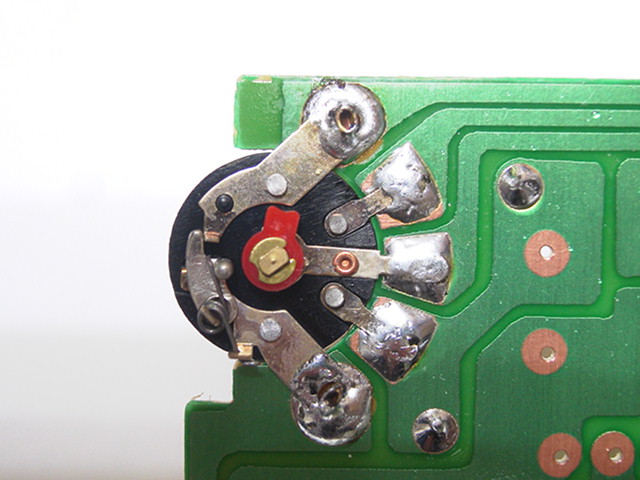

볼륨을 납땜합니다.

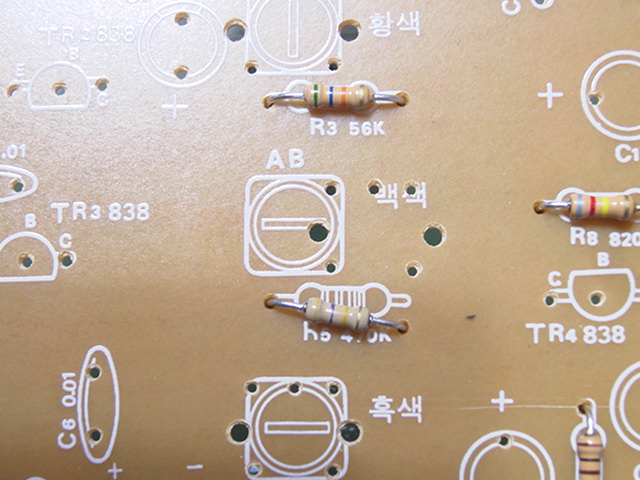

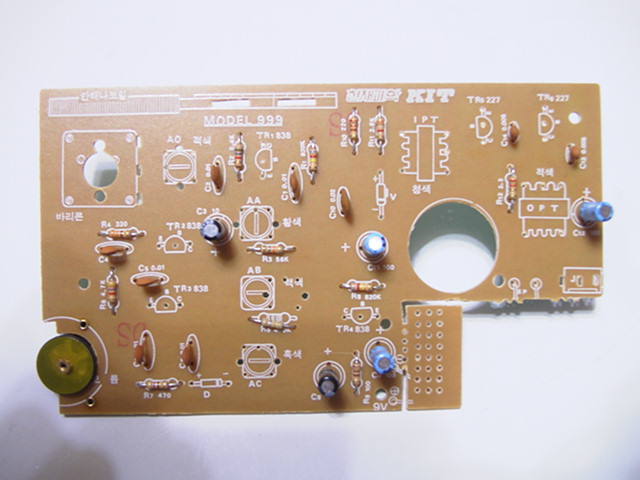

백색 IFT 코일과 R5 의 위치표시 실크 스크린이 일치하지 않습니다. -주의 요망-

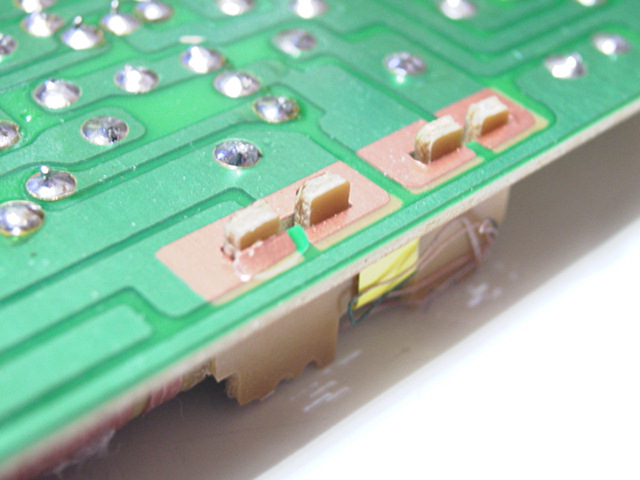

안테나 코일을 PCB에 부착할 때 PCB 가 약간 파손될 수도 있습니다.
