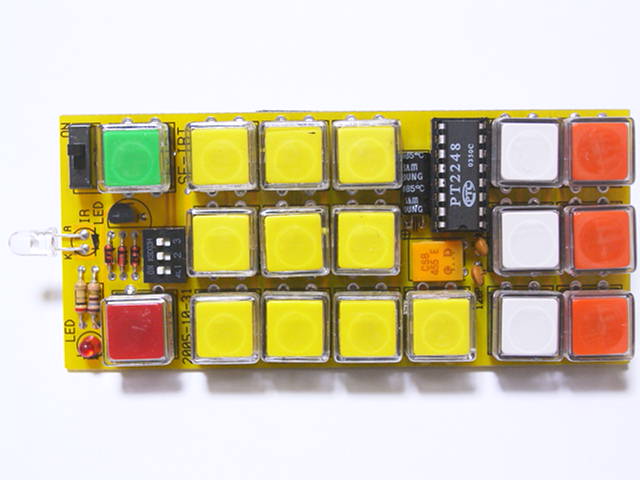

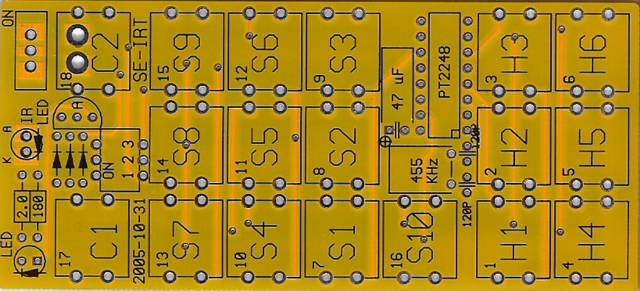

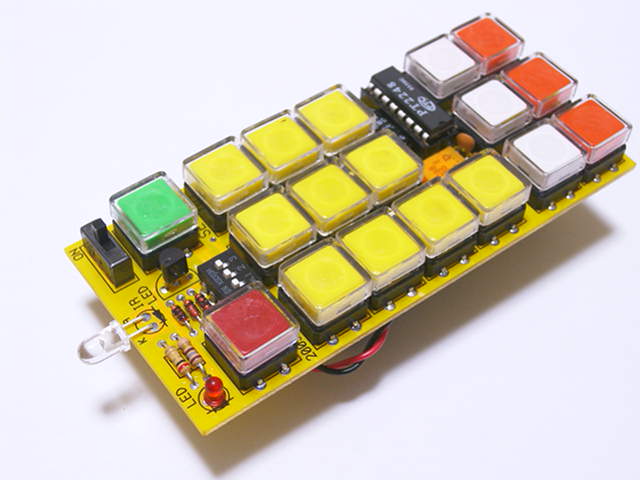

SE-IRT / SE-IRR

적외선 리모컨 KIT는 가장 간단한 방법으로
근거리(10Meter이내)의 전자 기기를 제어할 수 있습니다.
고출력의 적외선 발광 다이오드와 고감도의
적외선 수신 모듈 그리고 낮은 소모 전력의
CMOS 형 적외선 신호 송수신 IC 에 의하여
신뢰성 있는 원격 제어 시스템을 만들 수 있습니다.

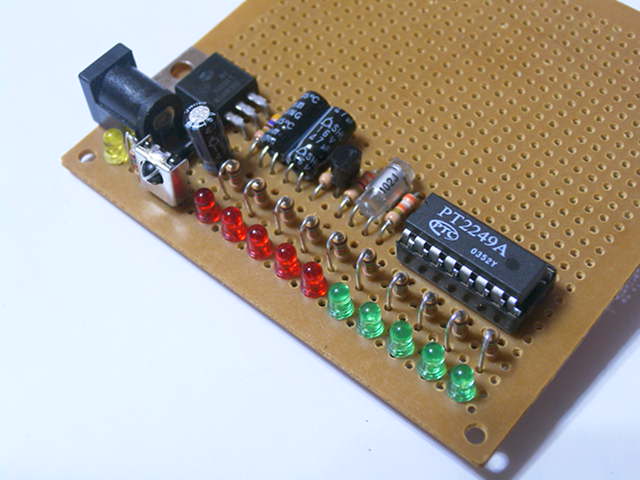

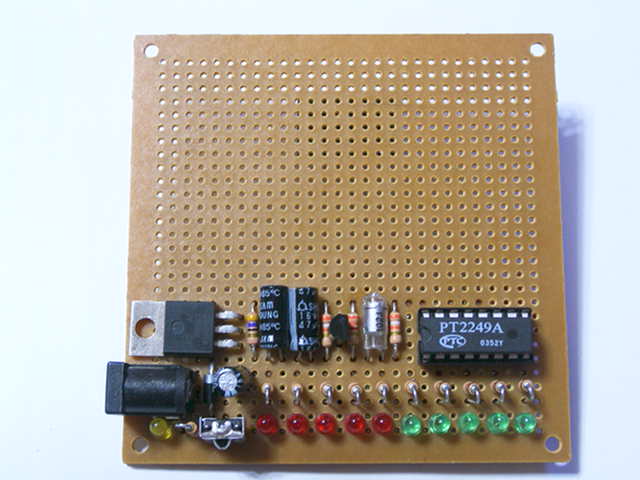

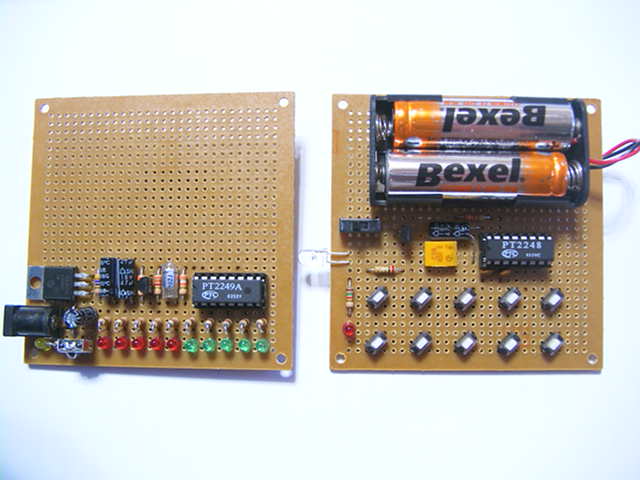

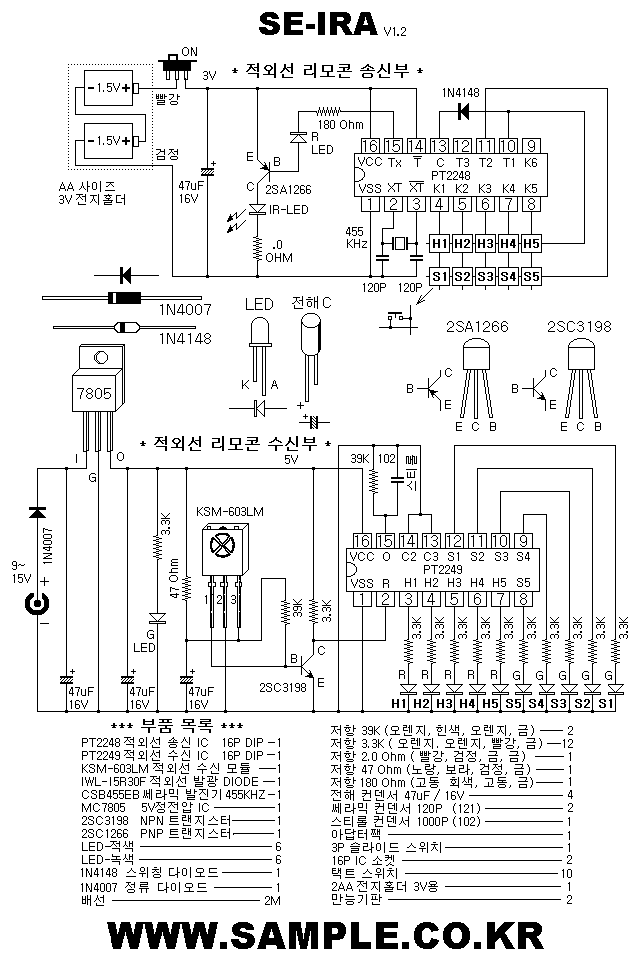

SE-IRA

만능 기판형 적외선 송수신 KIT (10 접점  출력)

5 개의 싱글 슈트 신호와 5 개의 레벨 신호를 적외선 방식으로 송신/수신합니다.

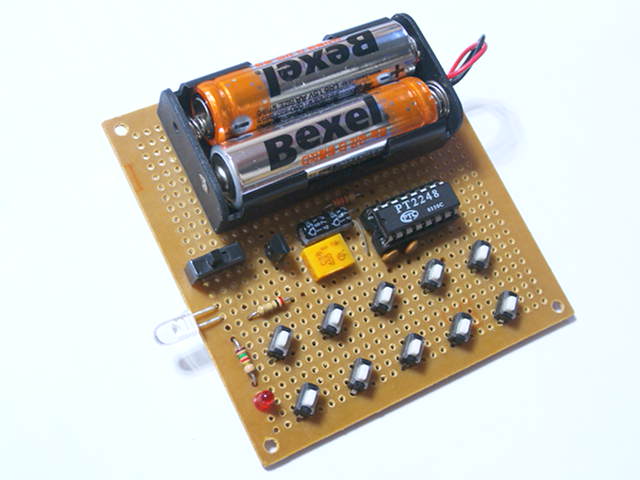

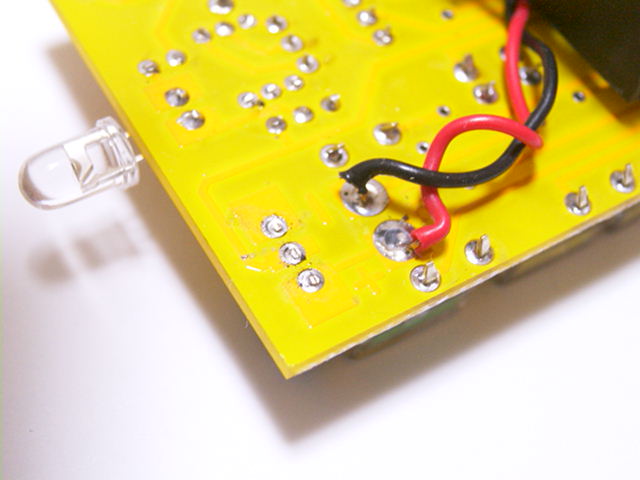

송신부는 3V 로 동작하며 버튼을 누를때 만 전류를 소모합니다.

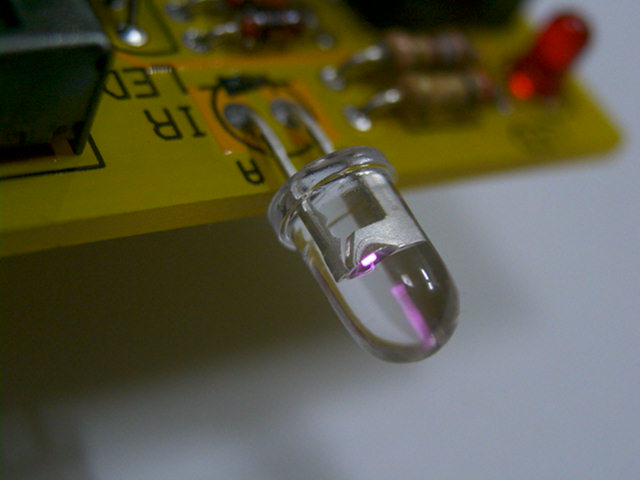

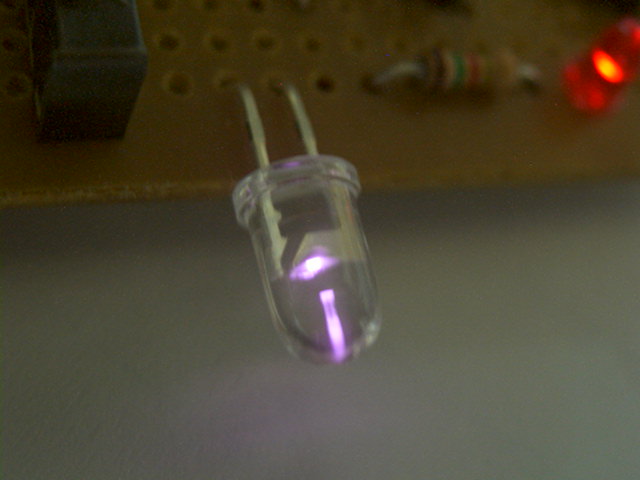

육안으로 적외선이 보이지 않습니다만 디지틀 카메라/핸드폰 카메라를 이용하면 송신부에서 버튼을 누를때 적외선이 발광되는것을 확인할 수 있습니다.
출력 신호는 CMOS/TTL 을 연결할 수 있습니다.

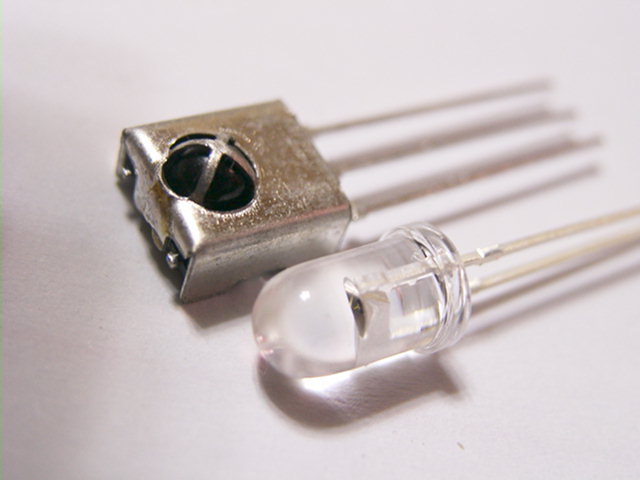

가장 보편적으로 사용되는 940nM 파장의 적외선 수신모듈을 사용하였습니다.

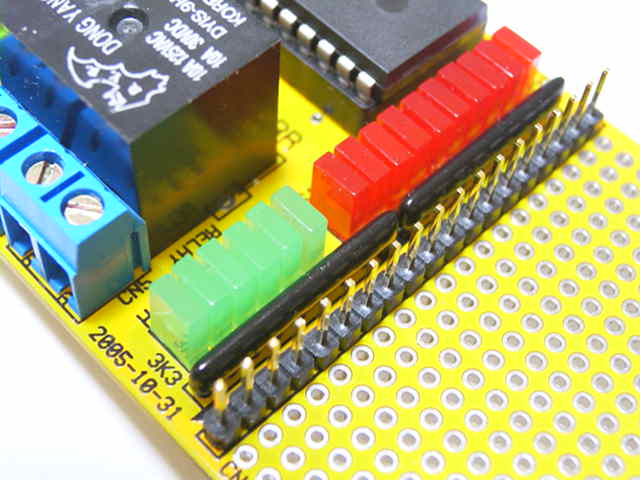

버튼을 누르는 동안 계속해서 신호를 출력하는 HP1, HP2, HP3, HP4, HP5 (적색LED), 버튼을 누른 순간 160mS 의 펄스를 출력하는 SP1, SP2, SP3, SP4, SP5 (녹색 LED)

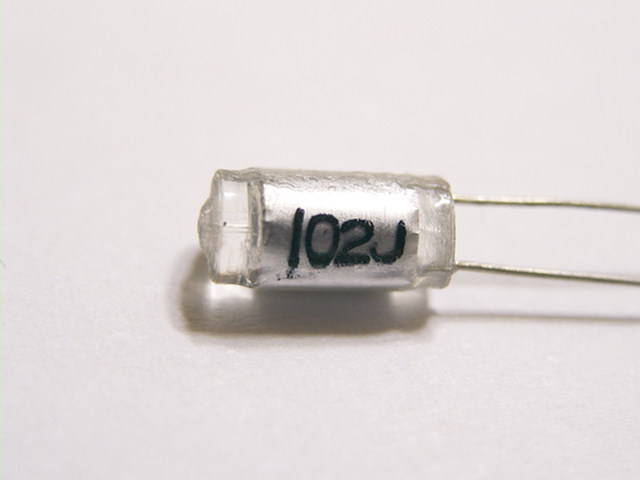

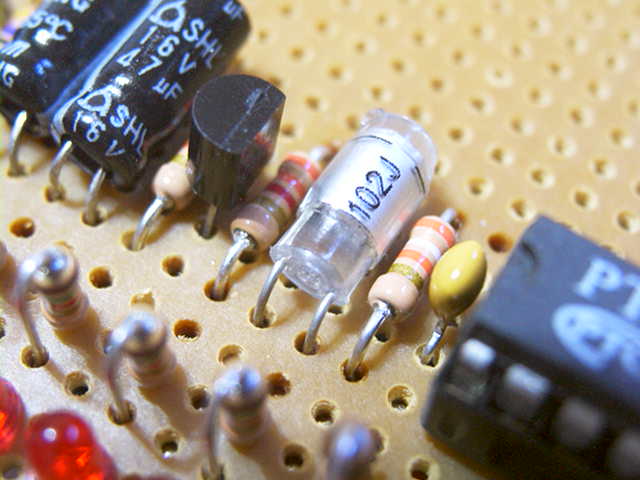

수신단의 37.9KHz 발진 회로용 캡은 온도 특성이 우수한 스티롤 캐패시터를 사용합니다.

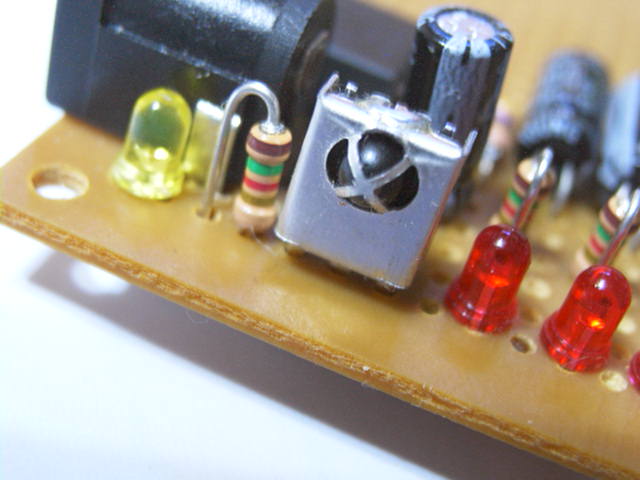

적외선 수신모듈은 고덴시의 KSM-602LM을 사용하였습니다.

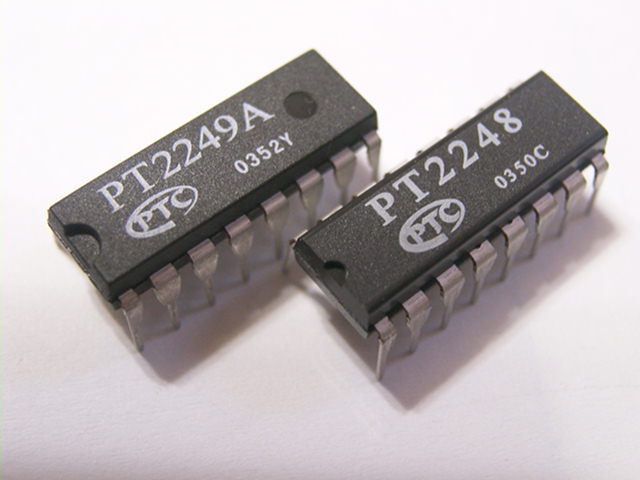

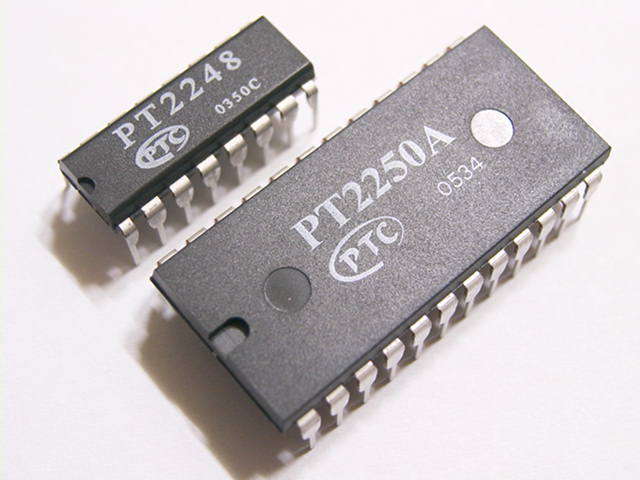

TOSHIBA 의 TC9148(송신) TC9149(수신)을 개량한 Princeton Technology 사의 PT2248(송신) PT2249(수신)을 사용하였습니다.

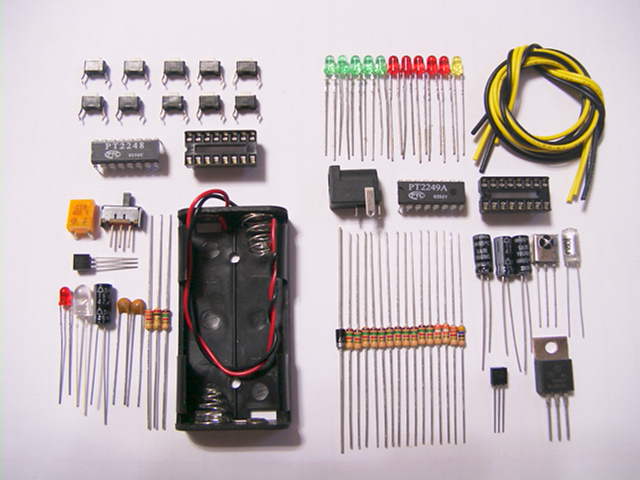

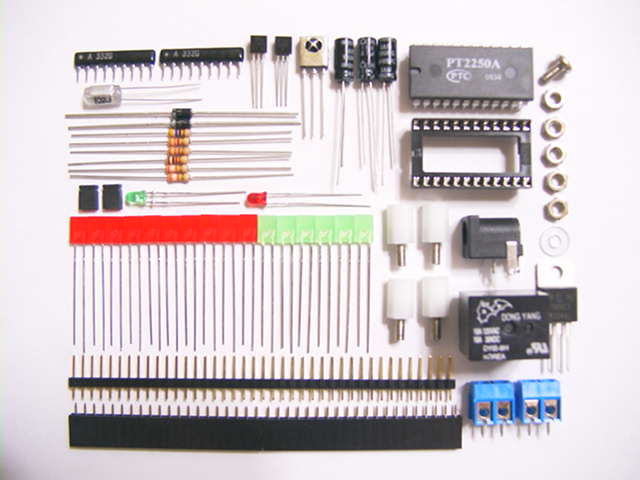

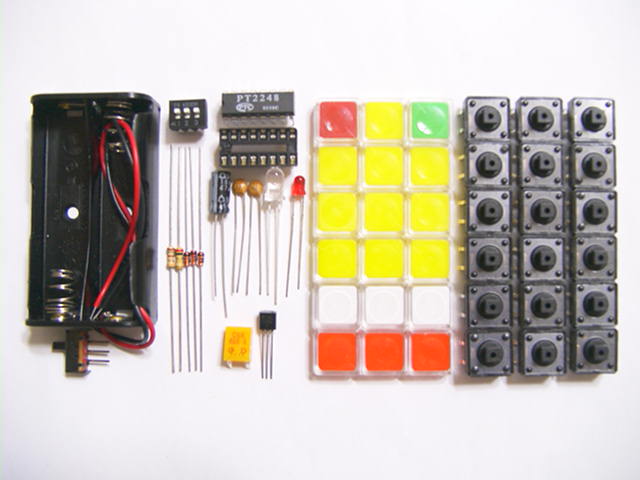

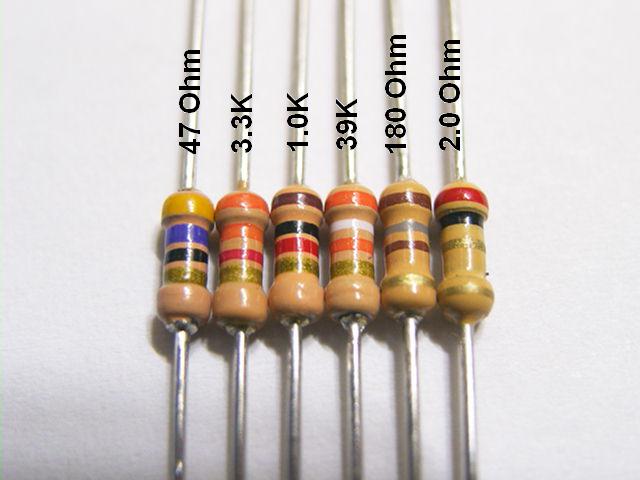

키트에는 만능기판 2 매와 필요한 모든 부속이 포함됩니다. (건전지, 9V 아답터 제외)




FAQ:

<1> HPx 신호, SPx 신호, CPx차이( x 는 1, 2, 3, 4, 5)
SPx신호는 리모콘 송신부에서 SP 버튼을 누른 순간 수신부에서 160mS 의 High 레벨 펄스를 출력합니다. 송신쪽에서 SPx 버튼을 계속 누르고 있어도 더 이상의 펄스가 나오지 않습니다. 버튼을 떼었다가 다시 누르면 다시 160mS 의 High 레벨 펄스가 나옵니다. HPx 신호는 송신부에서 버튼을 누르고 있는 동안은 계속해서 HP 신호가 ON됩니다(High Level 출력). 송신버튼을 떼면 HP 에서 신호가 Off 됩니다. CPx 는 토글 모드출력입니다. 리모컨 버튼을 누를 때 현재의 상태가 반전됩니다. PT2250 에서 CP1, CP2 두개의 신호가 있습니다. (PT2249 에는 없음) 이 신호는 POWER ON/OFF 에 사용합니다.

<2> PT2249 / PT2250의 출력 구조
PT2249는 10 개, PT2250은 18개의 사용자 이용 출력 핀이 있습니다. CMOS 출력입니다. H 레벨 L 레벨 모드 1 mA 의 전류를 유출(H상태)하거나 유입(L상태)할 수 있습니다. PT2249 / PT2250의  출력 핀은 액티브 High 입니다.

<3> 사용가능 최대 거리
실내에서 약 10M 가 최대입니다. 단 3 파장 전구가 있으면 제대로 동작하지 않을 수 있습니다.

<4> 릴레이 사용
PT2249 의 출력은 CMOS/TTL 호환 출력입니다. 릴레이를 사용하려면 출력신호를 NPN 트랜지스터 또는 ULN2003 으로 드라이브하는 회로를 추가하여야 합니다.


<5> 토글 모드

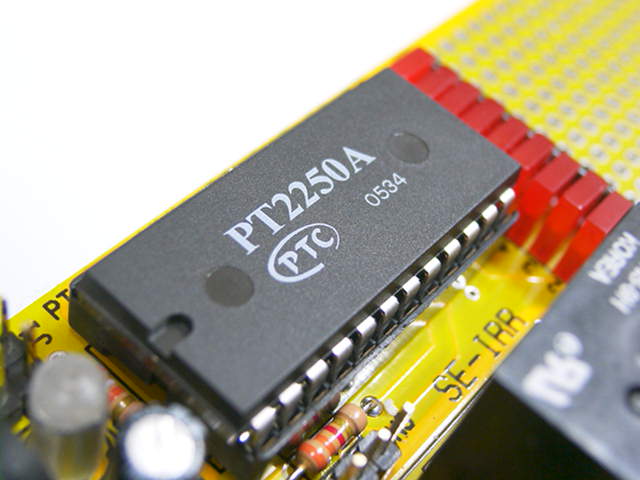

PT2449 는 토글 모드를 지원하는 출력은 없습니다. 74HC74 등의 Flip-Flop 을 사용하여 외부적으로 구성하여야 합니다. PT2250은 2 개의 토글 모드를 지원합니다.

<6> ID 설정

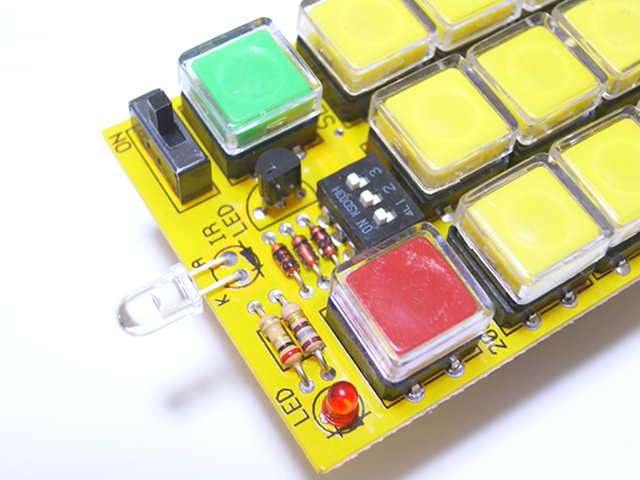

SE-IRR/SE-IRT 는 딥 스위치와 점퍼에 의하여 4 개의 다른 ID 를 설정할 수 있습니다.

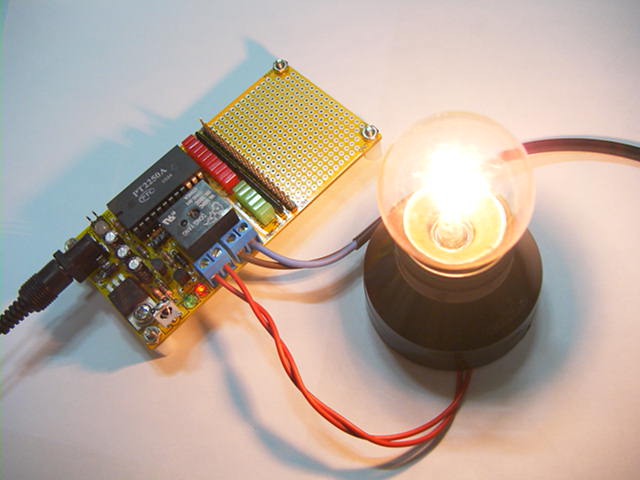

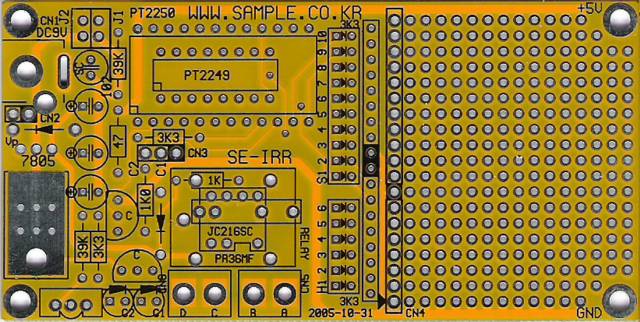

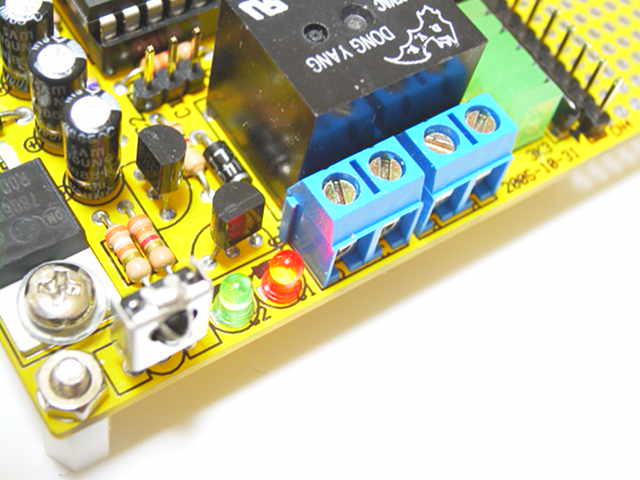

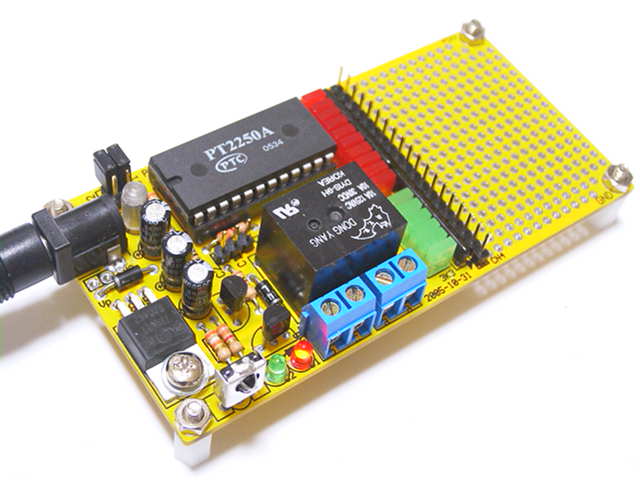

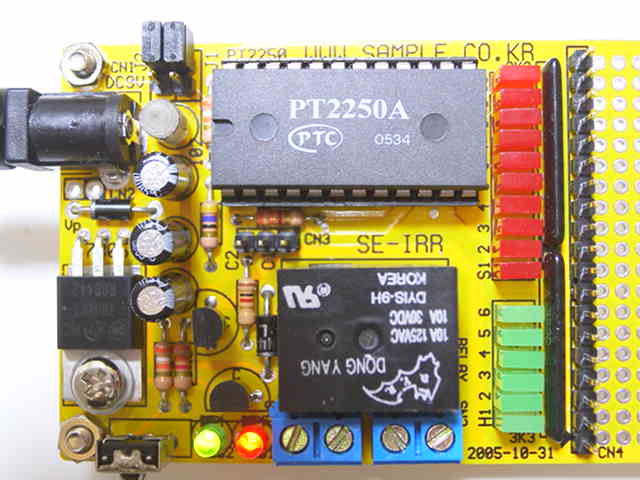

220V 백열등을 SE-IRR에 연결하여 원격 제어한 예 입니다. SE-IRR 에는 AC220 가전 제품 연결 시 5A 까지 제어할 수 있는 릴레이가 부착되어 있습니다. 고압이므로 합선되지 않도록 조심하여야 합니다.

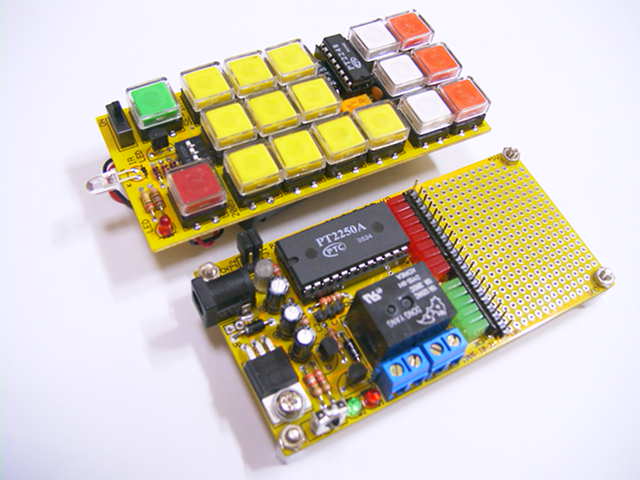

* SE-IRT 와 SE-IRR 은 1 개 조로 구성됩니다. ID 를 다르게 설정하면 수신은 최대 4 개까지 동일한 공간에서 사용 가능합니다.

* SE-IRR 은 릴레이가 기본으로 포함되나 반도체 릴레이 JC-216SC 또는 PR36MF 를 사용할 수 있습니다.  릴레이는 DC 연결시 30V 에서 10A , AC 연결시 220V 에서 5A 를 ON/OFF 할 수 있습니다. 반도체 릴레이 JC-216SC 는 AC 만 사용 가능하며 220 V 에서 16A 를 제어할 수 있습니다.(방열판 필요)

* 건전지와 아답터는 KIT 에 포함되지 않습니다.

* 택트 스위치 커버의 색상은 배송 제품과 다릅니다.
