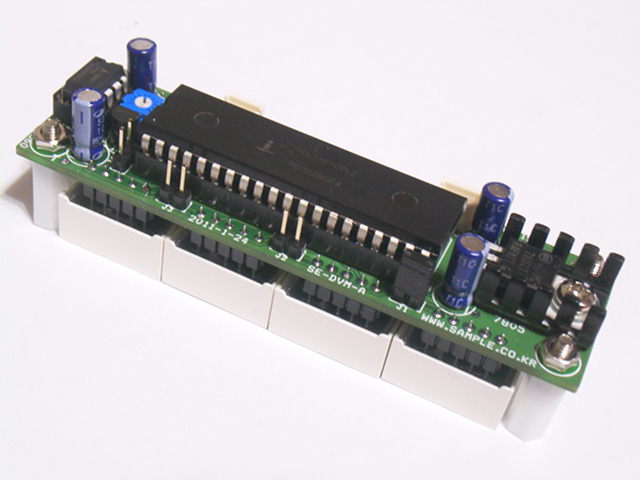

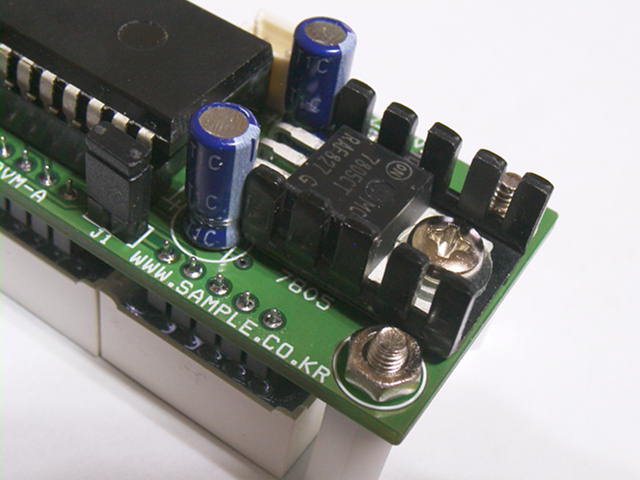

SE-DVM-A 디지털 판넬 전압계 조립 KIT

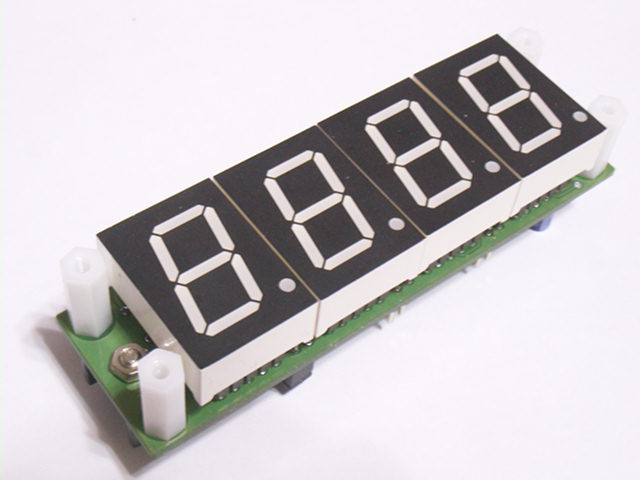

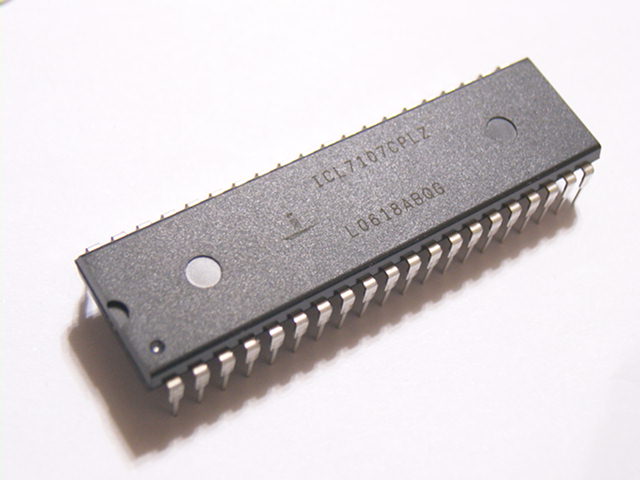

INTERSIL 사의 ICL7107을 이용한 전압/전류계 KIT 입니다.
분압/분류 저항을 이용하여 필요한 측점범위를 구성하여 사용합니다.

전압 측정범위: +- 200mV, +-2V,+-20V, +-200V의 4 개 측정범위
전류 측정범위: +-2A, +-200mA, +-20mA, +-2mA, +-200uA 의 5 개 측정범위

SE-DVM-A 는 DC 전압/전류 측정만 가능합니다.
전압 측정 시 측정회로와 전원 공유가 가능하지만 전류 측정시에는
측정회로의 전원을 공유 하지 못하므로 아답터 등을 사용하여
전원을 분리하여야 합니다.

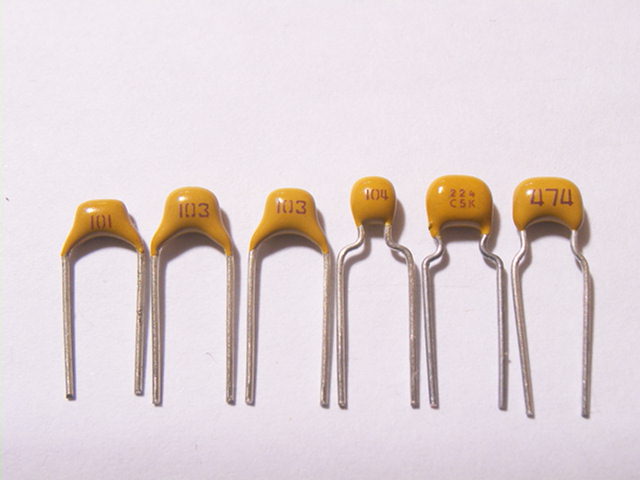

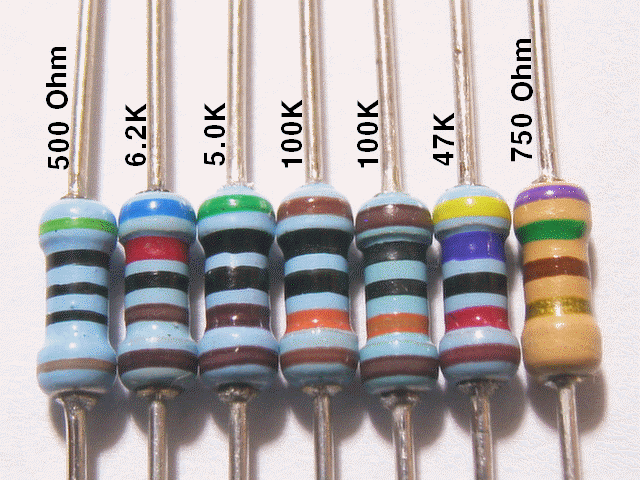

전압 측정용 분압 저항

전류 측정용 분류 저항

SE-DVM-A 교정

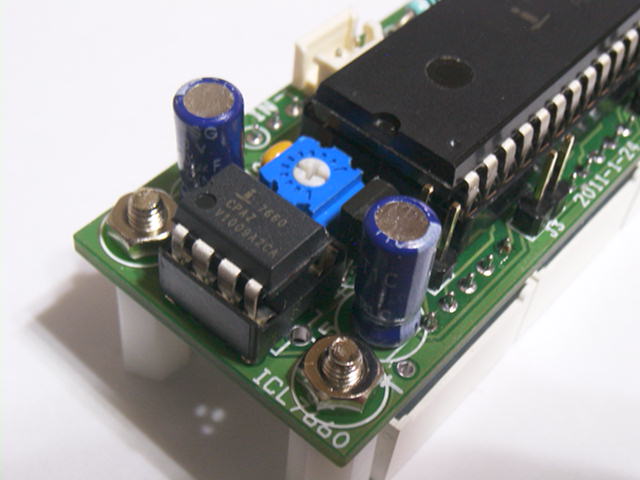

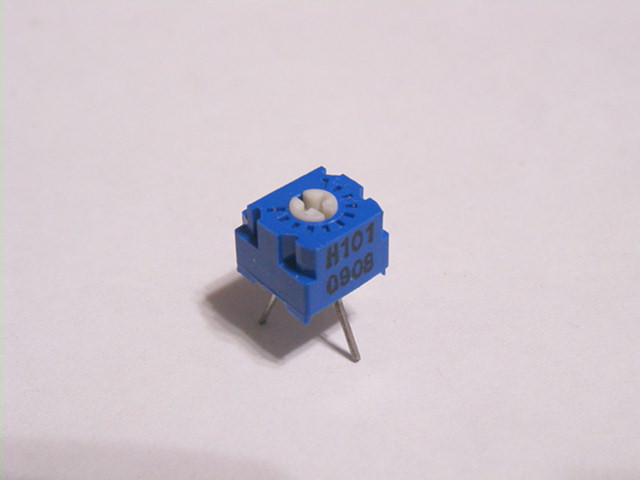

SE-DVM-A 는 측정 기준 전압원으로 LT-1004를 사용합니다. LT-1004 는 1.235V 의 기준전압을 출력합니다. 기준전압이 표시되도록 볼륨을 조정하면 됩니다. SE-DVM-A 을 2V 측정 레인지로 설정하고 LT1004-1.2 의 출력전압이 FND 에 표시되도록 합니다. (적색선) 드라이버로 FND 에 1.235V 가 표시 되도록 반 고정 저항을 조정하면 됩니다.

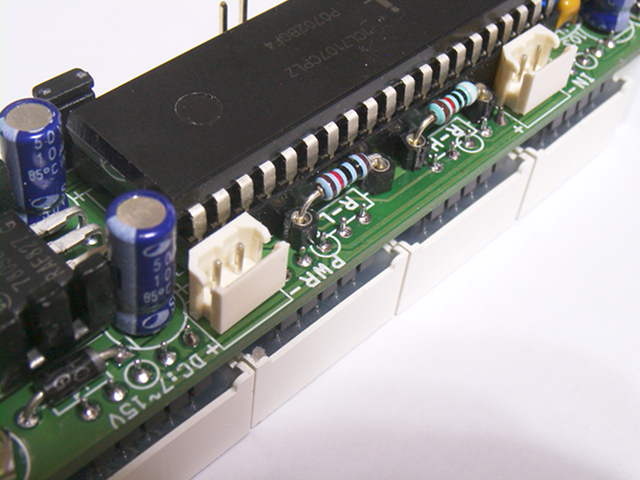

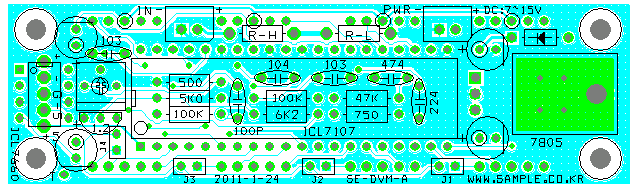

STEP1: RH 에 90KOhm, RL 에 10K Ohm 을 실장합니다.

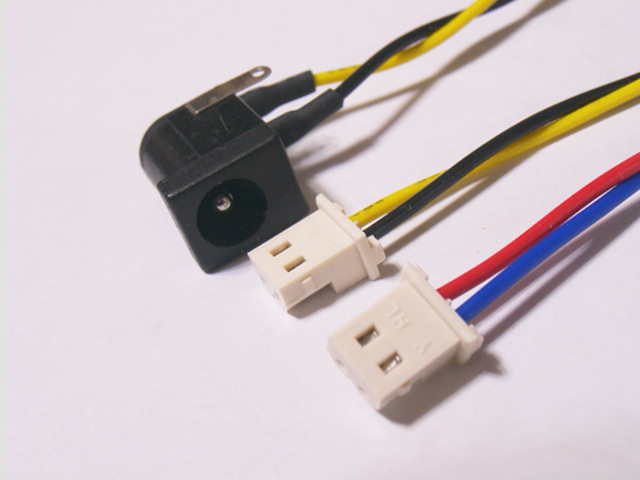

STEP2: 전원(DC:7V~12V)을 연결합니다.
STEP3: 입력(+)을 1.235V 가 출력되는 T 에 연결합니다.

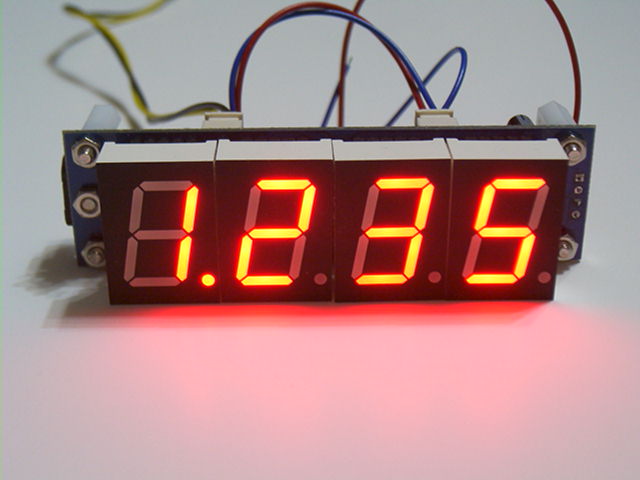

STEP4: FND 에 1.235 가 표시되도록 볼륨을 조정합니다.



자료실

ICL7107 데이터
ICL7660 (MAX7660)데이터
LT1004-1.2데이터

SE-DVM-A 는 DC 전압/전류 측정만 가능합니다.
전압 측정시 측정회로와 전원 공유가 가능하지만 전류 측정시에는
측정회로의 전원을 공유 하지 못하므로 아답터 등을 사용하여
전원을 분리하여야 합니다.
