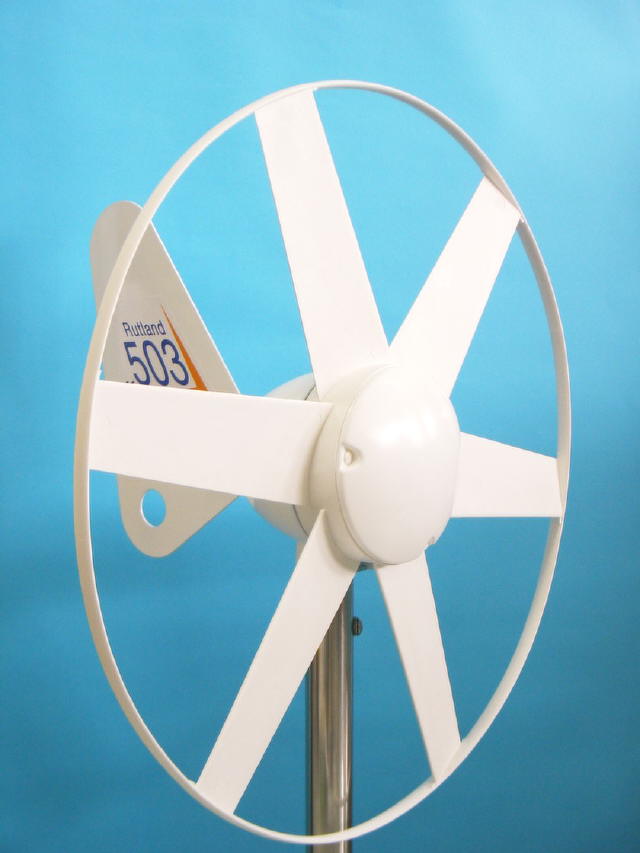

Rutland 503 풍력 발전기
( 러틀랜드 503 )

Copyright © 1999,2009 Marlec Engineering Co Ltd. All rights reserved.

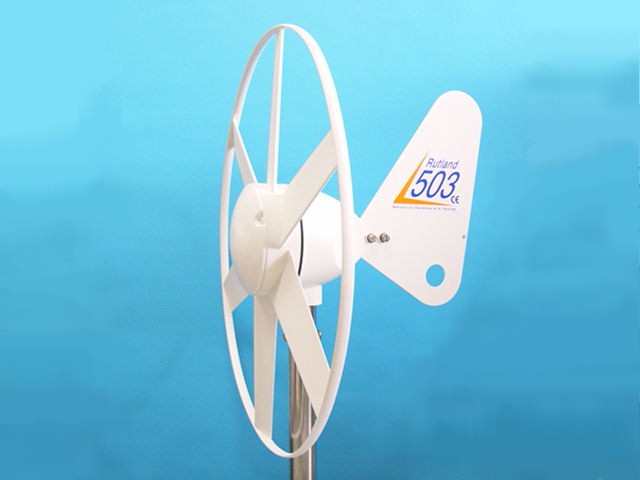

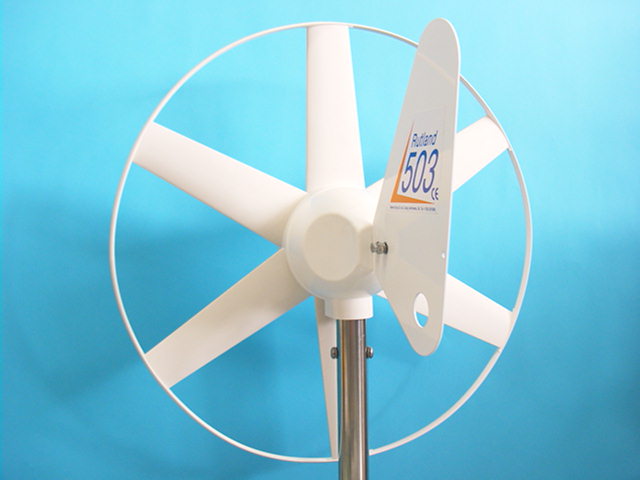

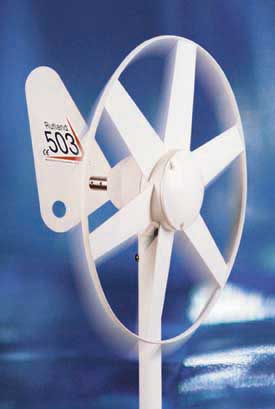

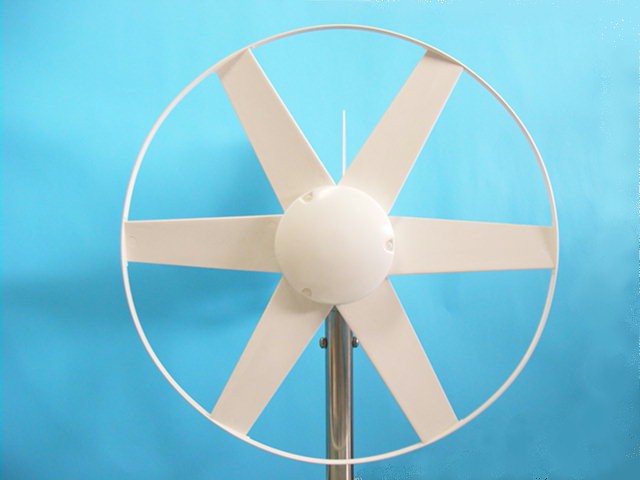

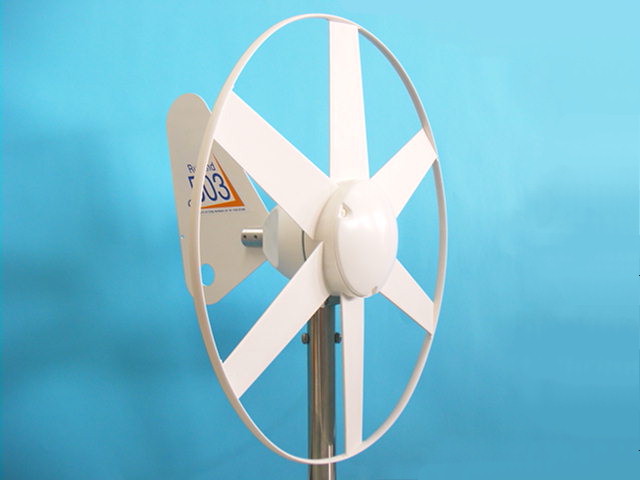

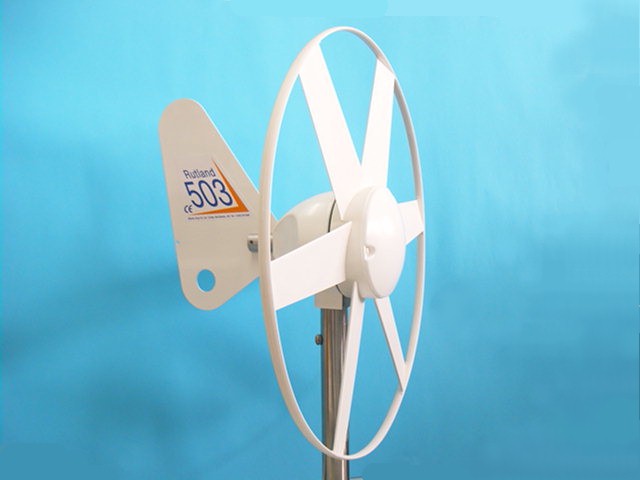

Rutland 503 풍력 발전기는 80W 의 독특한 소형 풍력 발전기이며 해양 스포츠 선박을 위하여 개발되었습니다. Rutland 503 풍력 발전기는 요트와 같은 좁은 공간에서 12V 배터리를 충전하기 위한 용도로 사용합니다. 10 meter/sec 이하의 낮은 풍속에서도 전류가 만들어지도록 특별한 블레이드가 설계되었습니다. 배터리는 100 Ah 용량까지 사용 가능합니다. 블래이드 외각에 링 구조로 되어 있어 안전하므로 학교에서 자연 재생 에너지 교육자료로 적합합니다. 다른 풍력 발전기는 많은 풍속이 있어야 발전 가능하며 솔라 에너지와 연계되지 않습니다만 Rutland 503은 태양광 발전판(Solar Pannel) 과 연동하여 밤에는 풍력으로 낮에는 풍력과 솔라 발전으로 동시에  운영할 수 있습니다.







초속 10 meter 에서 2A 전류 발생
최소풍속 초속 2.5 meter 에서 발전 시작


용도: 선박, RV 카, 야외 캠프, 아마츄어 무선국, 무인 감시, 도로 표지판



  • 안전을 중요시여 외각링에 의하여 보호되는  6 개의 블레이드(날개)
  • 풍속 5노트(약 초속 2.5 meter/sec)에서 트리클 충전
  • 19 노트 (초속 9.5 meter/sec)에서 25Watt 전력생산
  • 50 노트(초속 25 merter/sec) 에서 5A , 60 Watt 전력생산
  • 스텐레스 볼트 사용, 해양 등급 재료사용
  • 터빈 지름 50 cm
  • 선박과 같은 좁은 공간에 적합한 225 mm 의 회전반경
  • 효율을 중시한 최신 설계
  • 영국 산업규격 BS EN5008-1 1992 을 만족하는 낮은 방사잡음(해양 통신 장비에 영향이 없음)

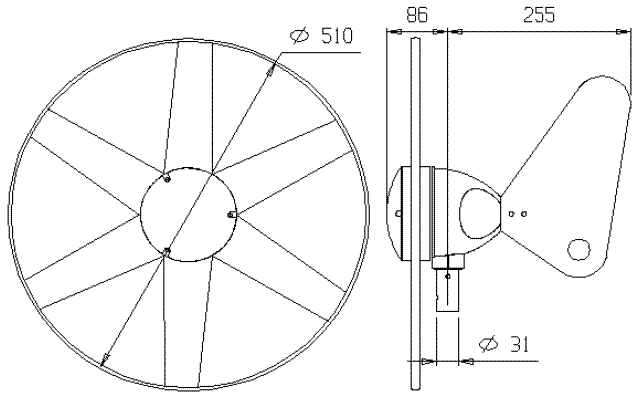

치수 단위는 mm
Copyright © 1999,2007 Marlec Engineering Co Ltd. All rights reserved.

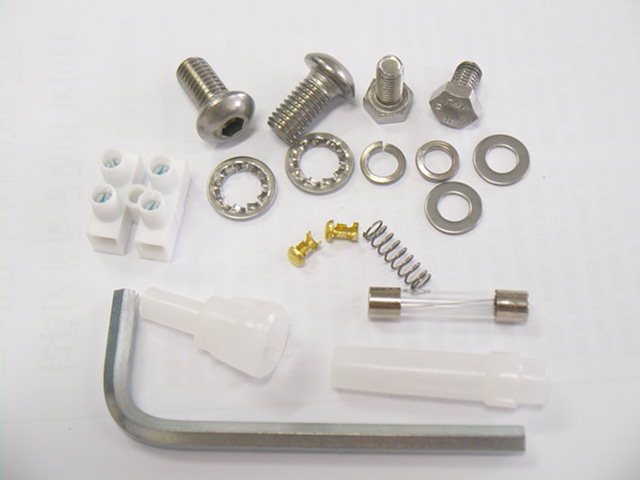

표준 부속 세트 - L 렌치, 휴즈 홀더/휴즈, 연장 터미널, 고정용 스텐 볼트/와셔


Copyright © 1999,2007 Marlec Engineering Co Ltd. All rights reserved.

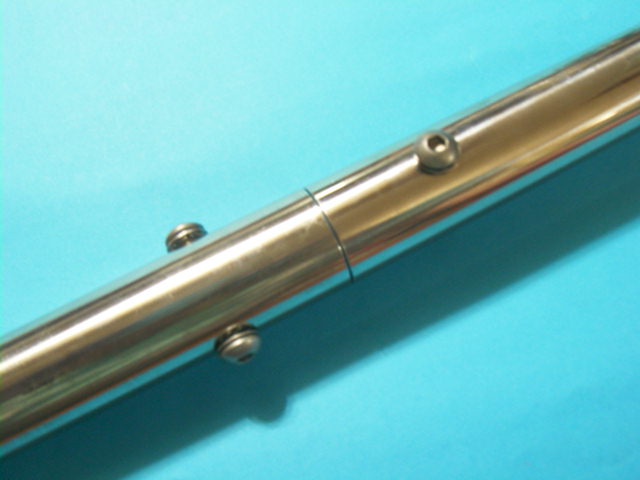

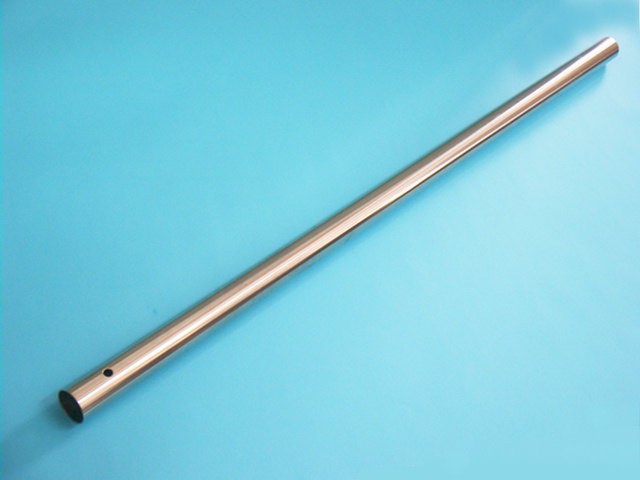

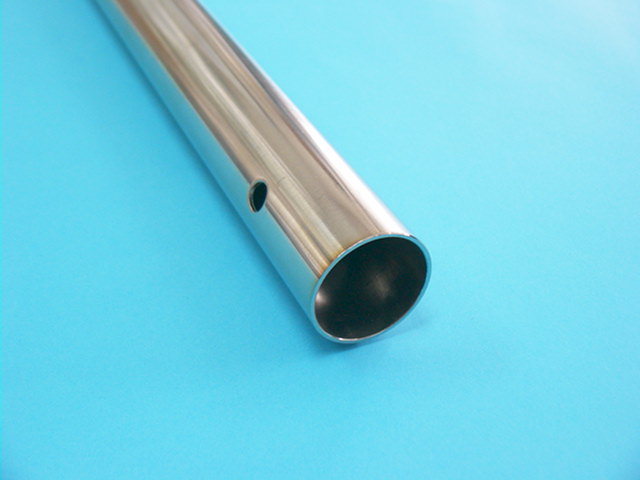

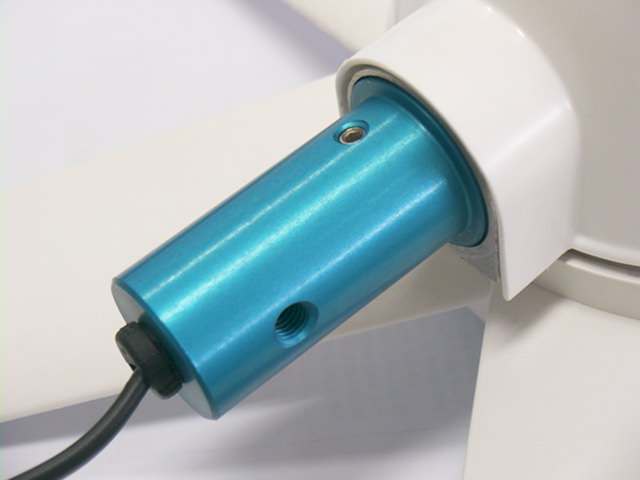

스텐레스 튜브: 지름 35mm 길이 1 meter

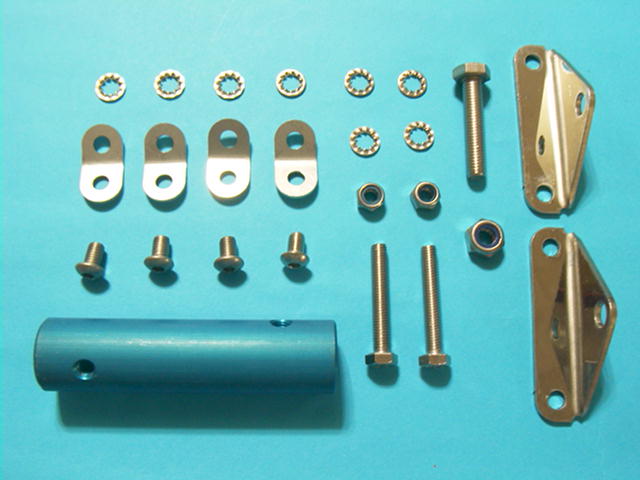

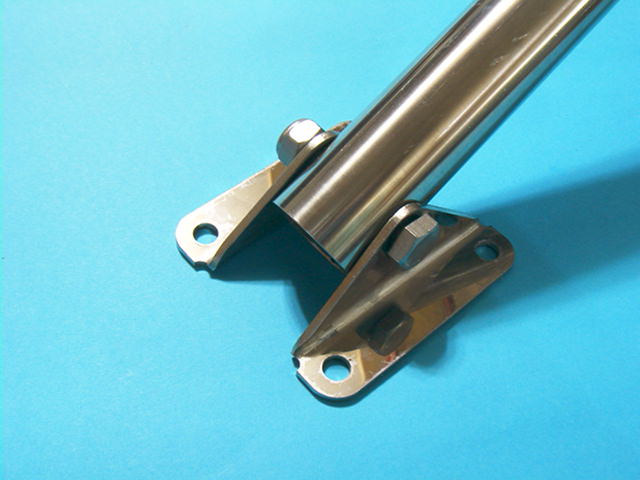

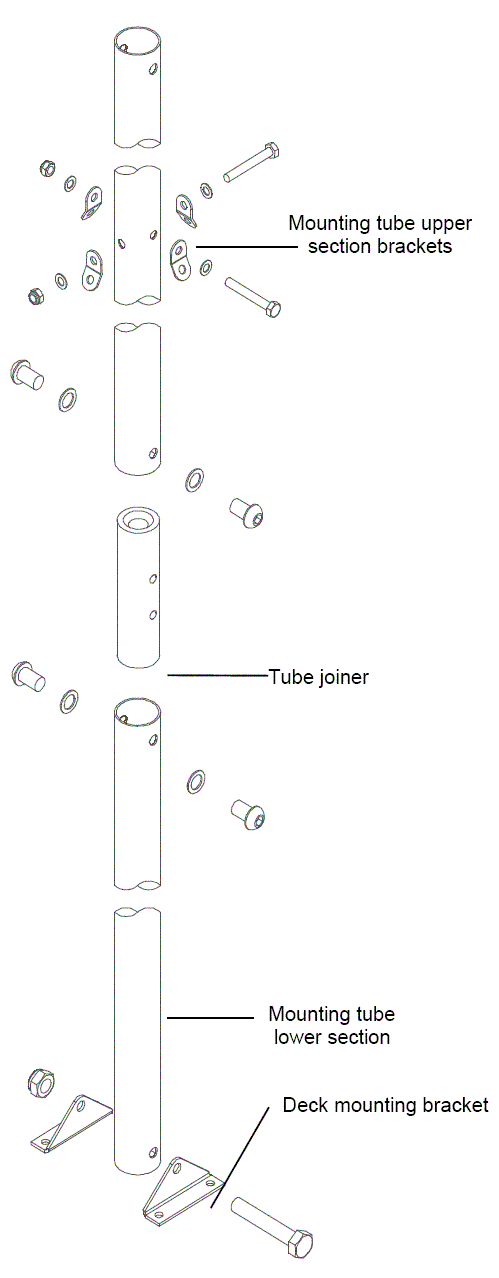

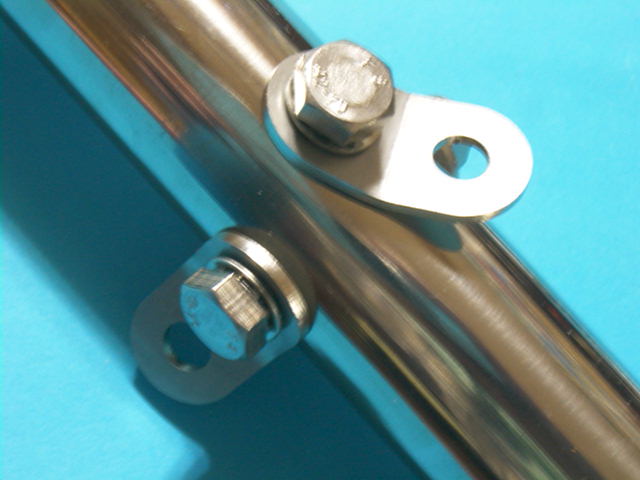

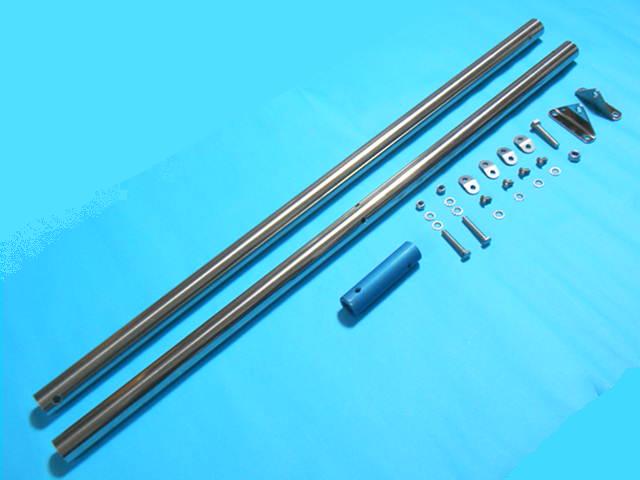

Marine Mounting Kit

조립 후 길이 2 Meter
선박, 차량, 아마츄어 이동 기지국에서 사용
Rutland503

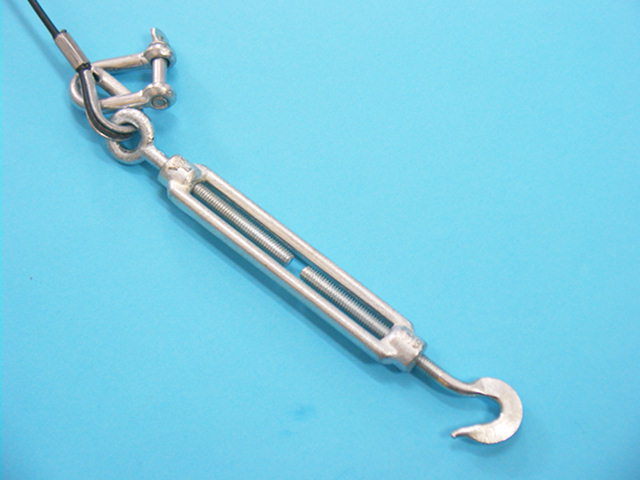

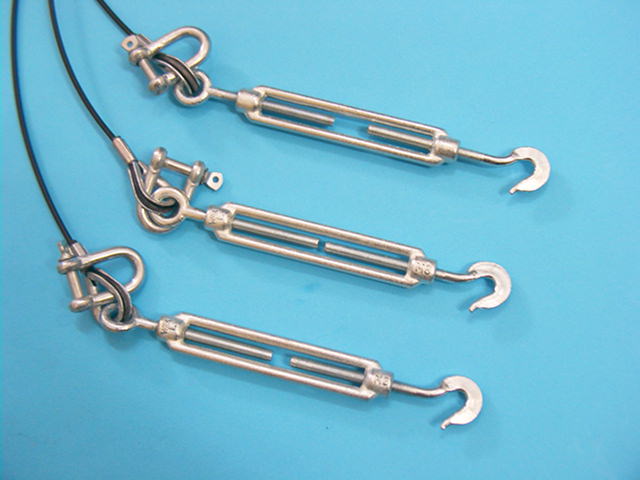

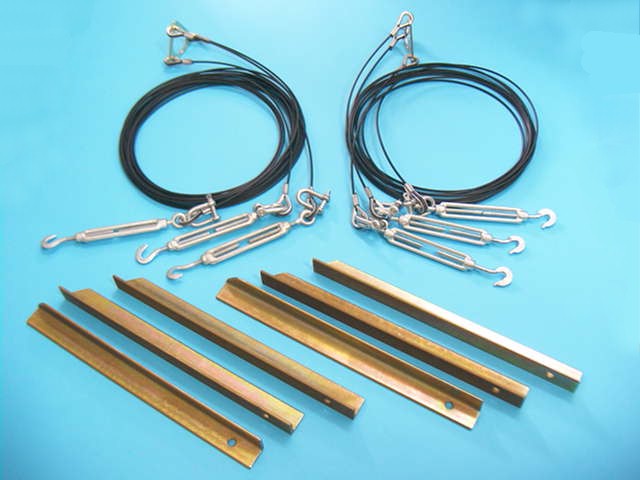

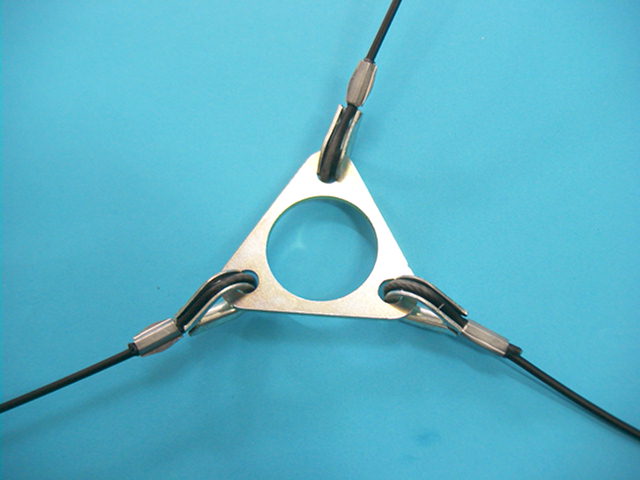

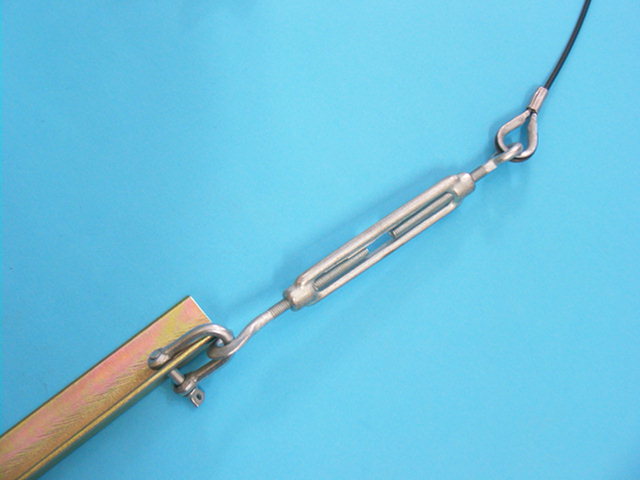

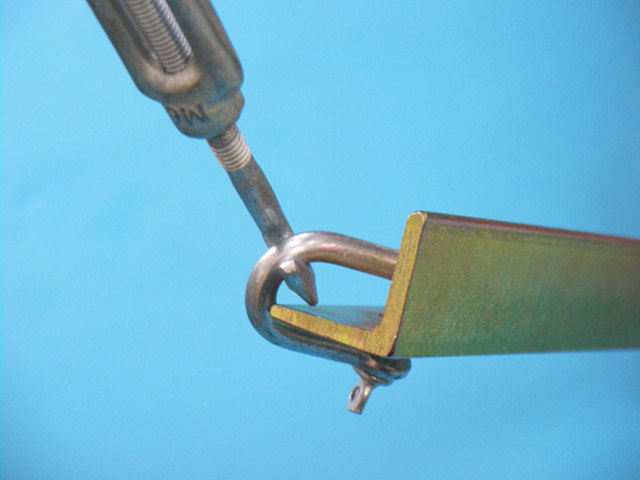

Rigging Kit


타워 봉은 포함되지 않습니다.

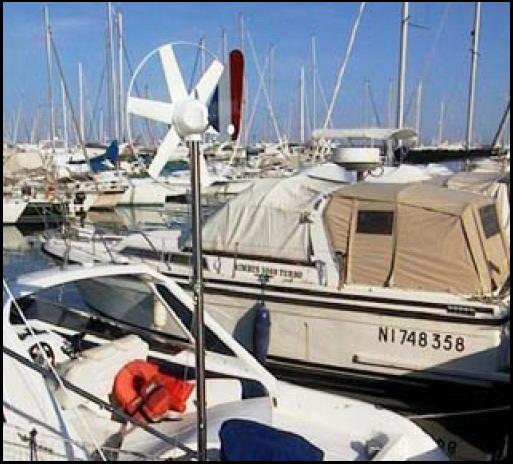

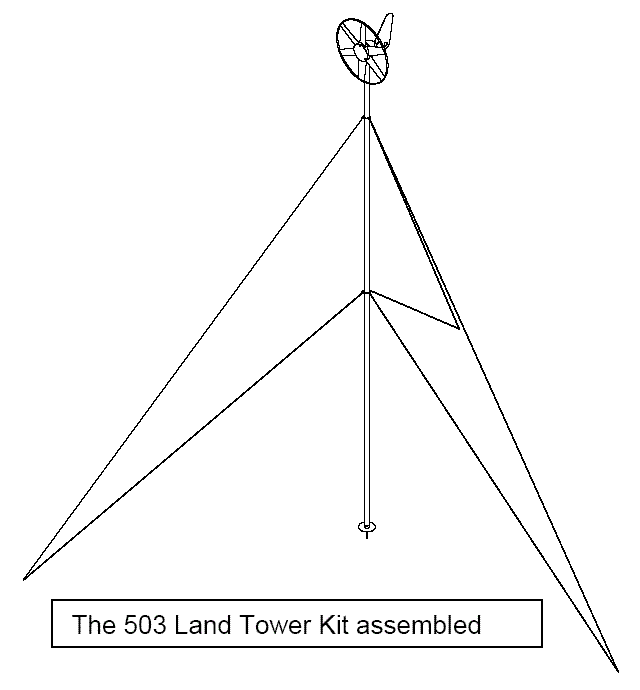

설치 예

Copyright © 1999,2007 Marlec Engineering Co Ltd. All rights reserved.

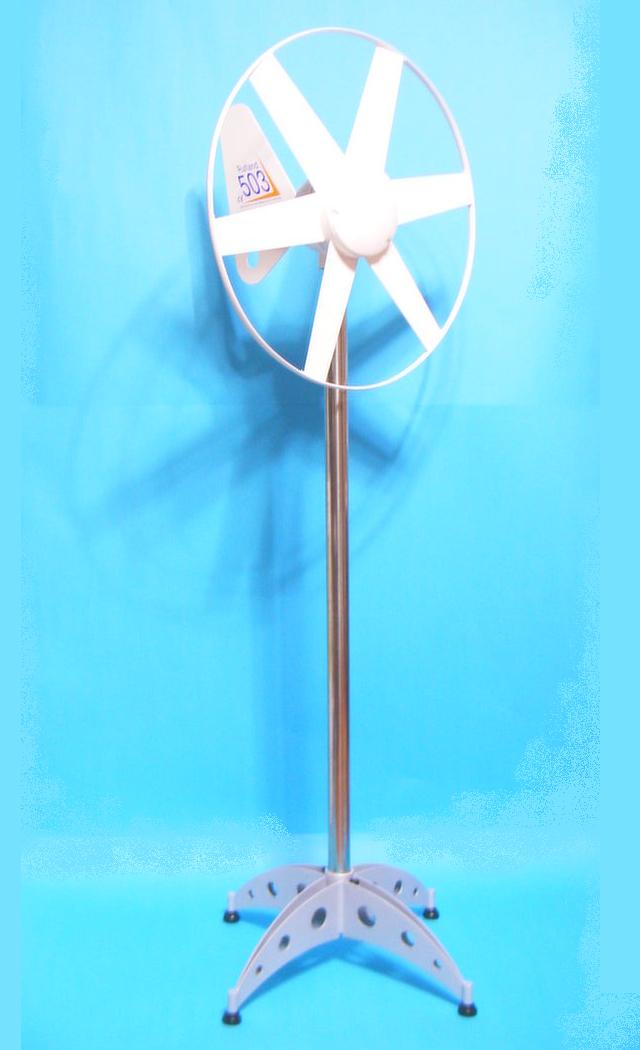

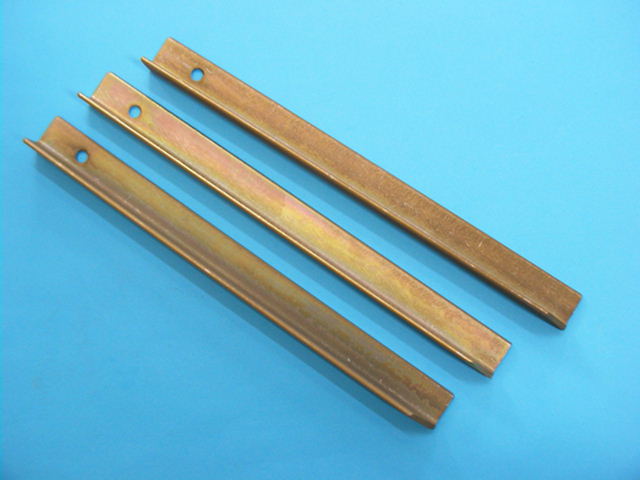

SE-BASE-35

Rutland503 풍력발전기와 35mm x 1000 mm 스텐레스 튜브를 사용하는 받침대

강철 재질로 견고하게 제작되었습니다.
실내에서 전시용으로 사용합니다.
 옥외 사용 시 Rigging Kit 등의 고정 장치가 필요합니다.

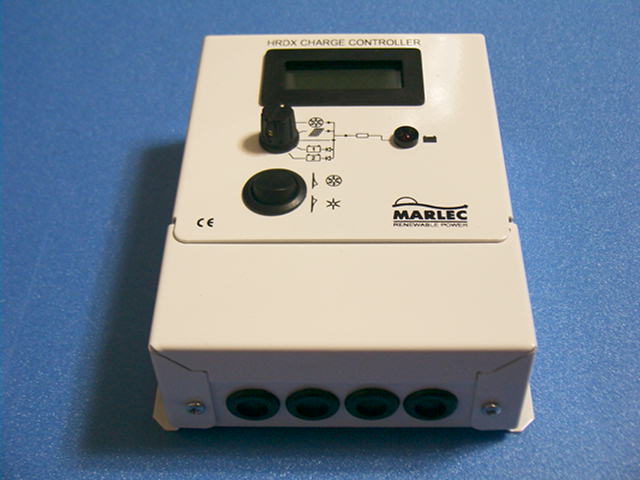

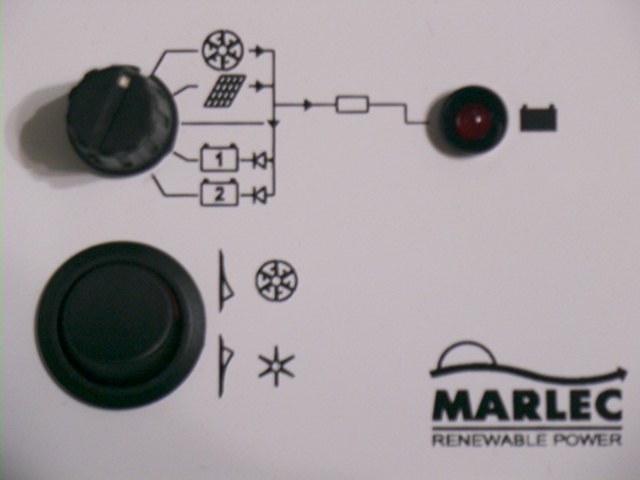

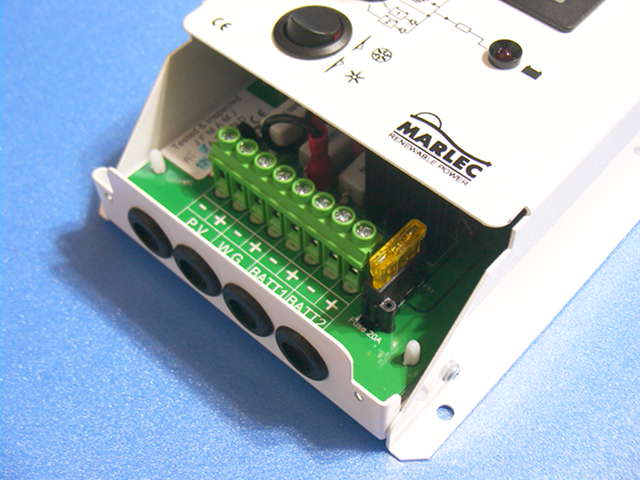

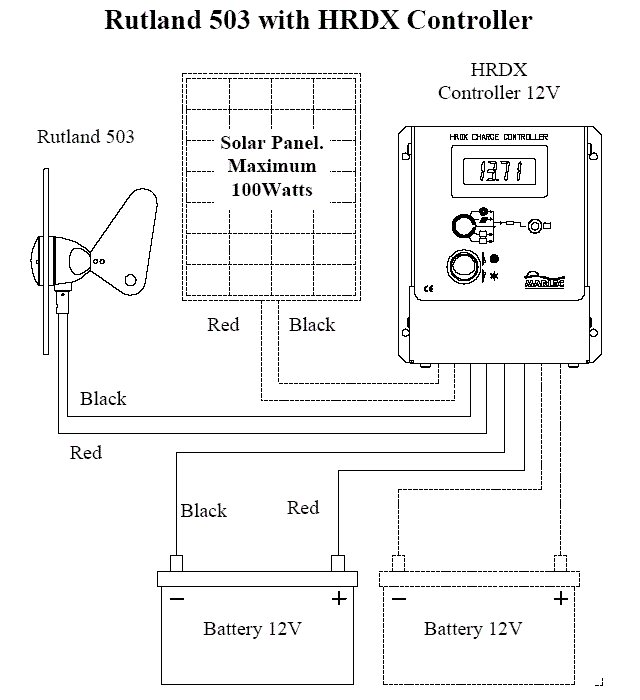

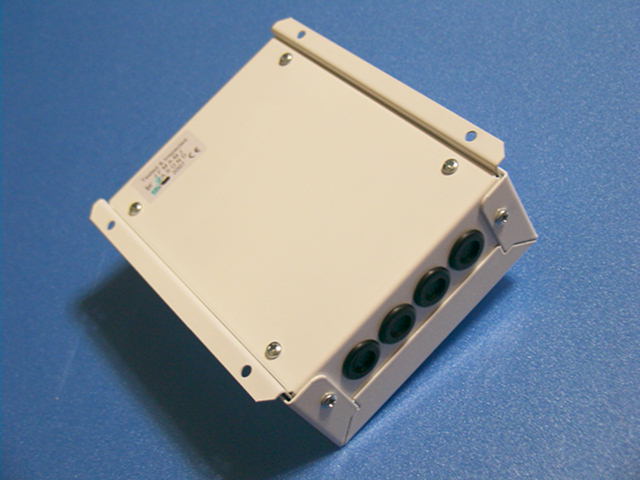

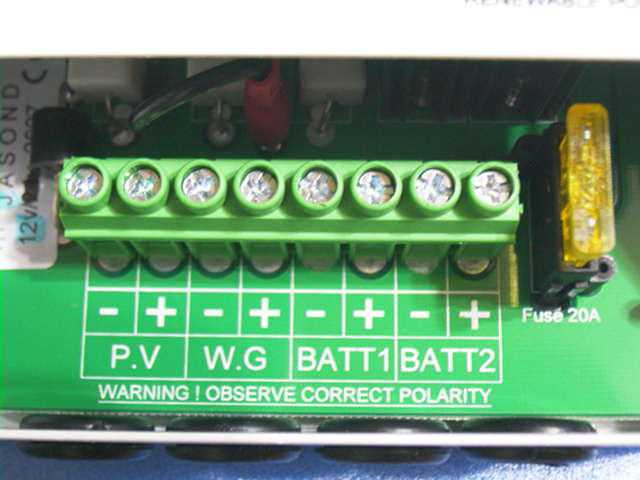

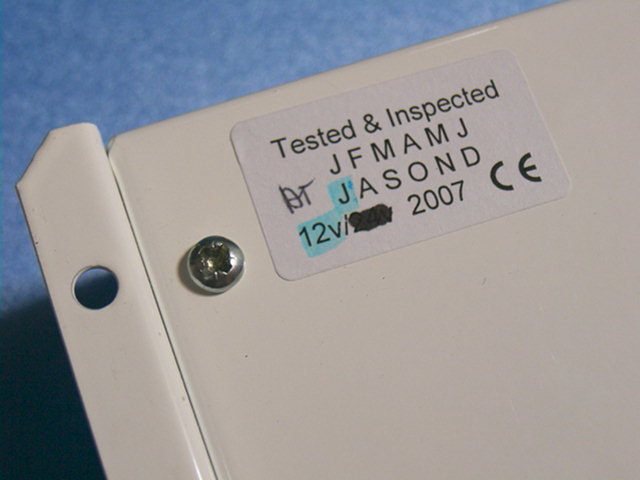

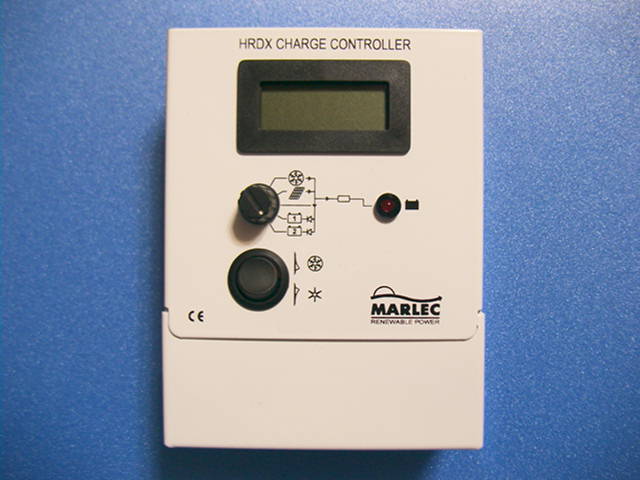

HRDX 충전 컨트롤러

풍력발전기 + 솔라판넬 -> 메인 배터리, 보조 배터리
배터리 과 충전 보호, 제어장치
충전 전류 표시, 배터리 전압 표시
12V 딥사이클 배터리(지게차, 스쿠터, 청소차) 사용 100Ah 용량까지 가능


1. 풍력발전기에 의한 충전 전류 표시
2. 솔라 판넬에 의한 충전 전류 표시
3. 풍력 발전기와 솔라 판넬의한 충전 전류 표시
4. 주 배테리(1)의 전압 표시
5. 보조 배테리(2)의 전압 표시


Copyright © 1999,2007 Marlec Engineering Co Ltd. All rights reserved.

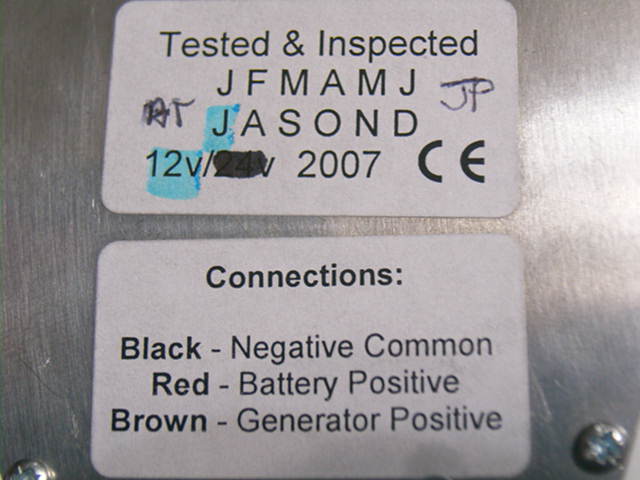

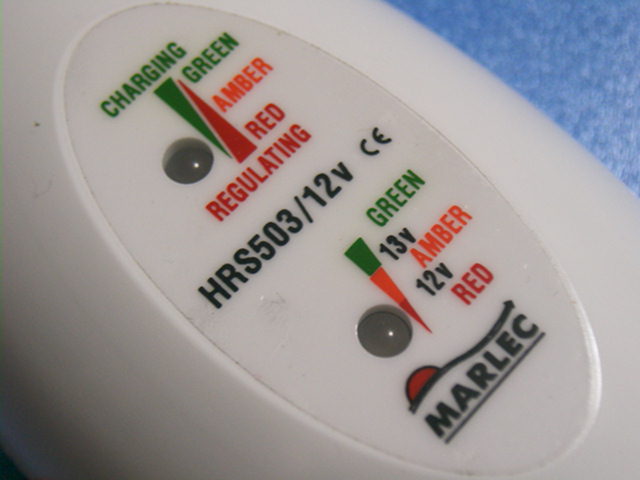

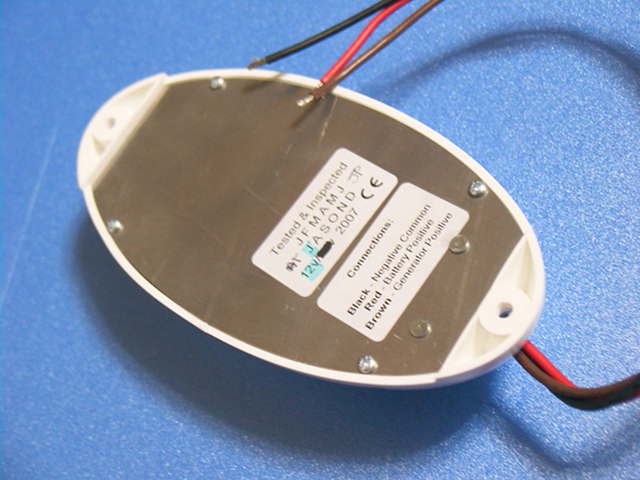

HRS503 배터리 충전 제어기

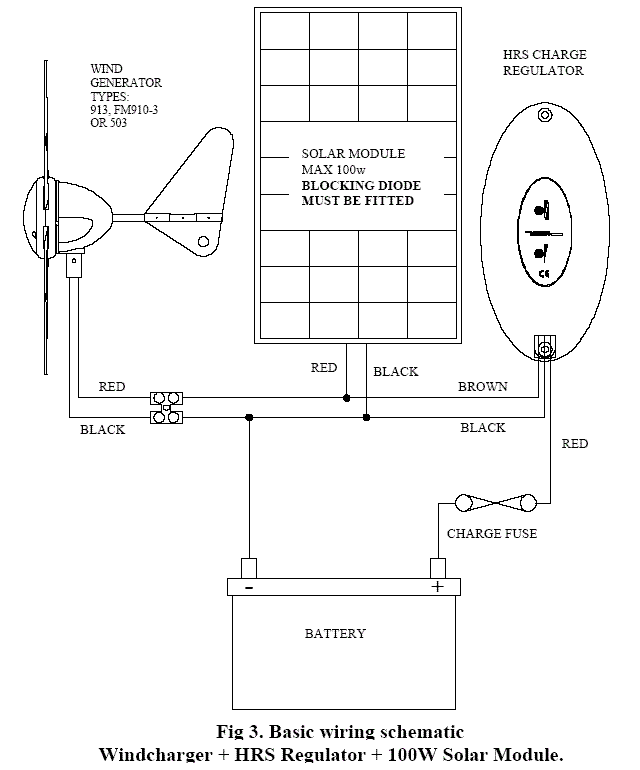

풍력발전기 + 솔라판넬 -> 12V 배터리
배터리 과 충전 보호, 제어장치
3 단계 LED 에 의한 배터리 전압 표시, 충전 전류 표시
12V 딥사이클 배터리(지게차, 스쿠터, 청소차) 사용 100Ah 용량까지 가능


Copyright © 1999,2007 Marlec Engineering Co Ltd. All rights reserved.

BP 솔라 판넬 40 W

BP340U

 BP340 자세한 안내







풍력 발전 참고 자료

FAQ:

1. Rutland503 에서 출력되는 전류는 어느 정도입니까?

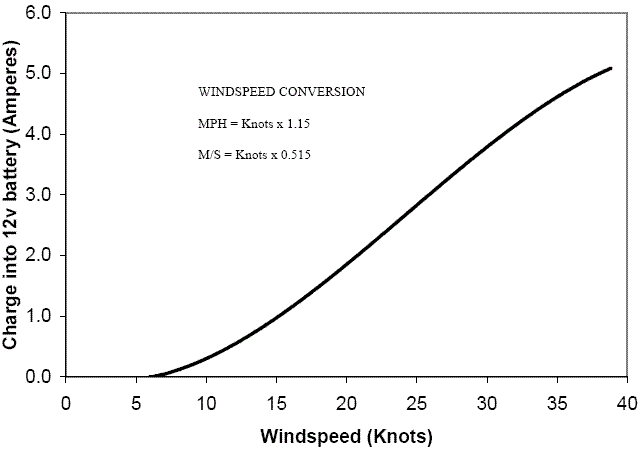

그래프에서 보면 초속 10Meter 의 바람이 불 때 2A 의 전류가 출력 됩니다. 이때 전압은 12V 배터리를 충전하기 위한 18V 의 전압이 출력됩니다.

2. 바람이 어느 정도 불어야 동작합니까?

최소 풍속은 2.5 meter/sec 이면 발전이 시작됩니다.

3. 배터리는 어떤 종류를 사용합니까?

배터리 종류 중에 Deep Cycle 배터리가 있습니다. Deep Cylcle 배터리는 전류를 연속적으로 출력하도록 제작된 배터리이며 태양광, 풍력에너지를 저장하는 용도로 사용합니다.  일반 차량에 사용하는 배터리는 순간적인 대전류 방출 (시동 모터 구동)하기에 적합하도록 되어 있으며 연속적으로 방전할 때 배터리의 수명이 매우 빠르게 단축되므로 적합하지 않습니다. 지게차, 전기자동차용의 Gel타입 배터리도 사용 가능합니다.

4. Rutland 503 에 적합한 배터리의 용량은 어떤 것입니까?

12V, 100AH 규격이 무난합니다. 이보다 작거나 약간 커도 관계없습니다.

5. 레귤레이터는 꼭 필요합니까?

레귤레이터는 풍력발전기에서 생산한 전기를 배터리에 충전할 때 과 충전 되지 않도록 제어하는 작용을 합니다. Rutland 503 은 비교적 작은 용량이므로 100AH 배터리를 사용할 때 없어도 크게 문제 되지는 않습니다. 그러나 레귤레이터를 사용하지 않을 때에는 가끔 배터리의 전압을 전압계로 확인하여 과 충전 되지 않도록 하여야 합니다.



風力発電入門





商品の説明

内容(「MARC」データベースより)
世界と日本の風力開発情報と風力発電に関する先端革新技術を紹介する。風力発電開発は地域エネルギー開発という視点から、風力発電を行っている地域の市町村長の話なども聞き、風車の建設や資金の調達まで言及する。

著者略歴 (「BOOK著者紹介情報」より)
清水 幸丸
工学博士。富山県出身。1965年富山大学工学部機械工学科卒業。1965年名古屋大学工学部助手。1973年三重大学工学部機械工学科講師。1977年同上助教授。1991年同上教授。2000年~2002年三重大学学長補佐。その他、1998年~2002年日本風力エネルギー協会会長、現在顧問。2001年~世界風力エネルギー協会副会長(本データはこの書籍が刊行された当時に掲載されていたものです)



  • 単行本: 117ページ
  • 出版社: パワー社 (2002/12)
  • ISBN-10: 4827722730
  • ISBN-13: 978-4827722734
  • 商品の寸法: 19 x 14 x 0.8 cm
マイクロ風力発電機の設計と製作

久保 大次郎 著
B5変型判 216ページ
定価2,520円(税込)
JAN9784789841221















目次

まえがき

カラーアルバム 写真で見る手作り風力発電機

種類と特徴,原理と用語,取り出しうるエネルギーなど
第1章 風力発電の基礎
 1-1 風力発電機の種類と特徴
 1-2 プロペラ型風力発電の原理と用語
 1-3 風車から取り出せるエネルギー
 1-4 マイクロ風力発電の利用分野と利用方法
発電機の原理と構造,要求される発電特性,初期に製作した発電機
第2章 風力発電用の発電機
 2-1 発電機について
 2-2 発電機の原理と構造
 2-3 発電機に要求される発電特性
 2-4 初期に製作した発電機
 Appendix 三相交流発電機を採用するメリット
 コラム 風力発電機の自作についての約束事
工作用工具類の基礎知識と500W級/700W級風力発電機の製作
第3章 発電機の製作
 3-1 工作用工具類について
 3-2 500W級風力発電機(KG02)の製作
 3-3 700W級風力発電機(KG11)の製作
基礎知識,設計法と考慮すべき事項,ロータ・ブレードの工夫
第4章 ロータ・ブレードの基礎と設計法
 4-1 ブレードの基礎知識
 4-2 ロータ・ブレードの設計
 4-3 実設計で考慮すべき事項
 4-4 ロータ・ブレードの工夫
木材,発泡スチロール,FRPなどによる製作の実際
第5章 ロータ・ブレードの製作
 5-1 木製ブレードのメリット
 5-2 木製2枚ブレードの製作
 5-3 木製張り付け型ブレードの製作
 5-4 発泡スチロールとFRPによる低速回転用ブレードの製作
 5-5 発泡スチロール,バルサ材とFRPによる高速回転用ブレードの製作
 5-6 FRP成型によるブレードの製作
ブレード特性の測定法と測定結果から最適条件を導出する
第6章 ロータ・ブレードの測定と考察
 6-1 ブレード特性の測定方法
 6-2 測定結果とその考察
風車発電の特性,充電制御回路,バッテリの知識,安全対策回路
第7章 バッテリ充電制御装置
 7-1 風車発電の特性とバッテリ充電制御回路
 7-2 300W級充電制御回路
 7-3 700W級充電制御回路
 7-4 バッテリについて
 7-5 電気二重層コンデンサの活用
 7-6 安全対策回路
強風時の安全対策と風力発電機の設置場所や設置方法
第8章 風力発電機の安全対策と設置
 8-1 強風時の安全対策
 8-2 風力発電機の設置とタワーの製作例
風速と風速計の基礎知識,風速計の製作と実測例など
第9章 風速計と発電量記録計の製作
 9-1 風速と風速計の基礎知識
 9-2 風速計の製作
 9-3 自作風速計による実測例
 9-4 風速・発電量記録計について
参考文献
あとがき
索引



가 격

Rutland-503 12V 80W 풍력 발전기, 날개 지름 50cm 1,056,000 원
Rutland-913 12V 300W 풍력 발전기, 날개 지름 90cm 1,650,000 원
Stainless Tube 스텐레스 튜브 1 meter (Rutland-503용) 99,000 원
SE-BASE-35 35 mm 튜브용 받침대 77,000 원
HRS-503/504 12V 배터리 제어기 165,000 원
HRDX-12 12V 배터리 제어기, LCD 전압/전류계 440,000 원
HRSi 12V / 24V 배터리 제어기(전압 자동선택) 220,000 원
Rigging Kit 503 Steel Wire, Hook Set 198,000 원
SE-MMT2000 선박/차량/이동 기지국 용 (Rutland-503용) 231,000 원
Trojan24GEL 12V / 70AH Trojan Deep Cycle 배터리 440,000 원
