CRD / 정전류 다이오드

Current Limiting Diode(CLD)는 "전류제한 다이오드 또는 Current regurative Diode (CRD)"정전류 다이오드"로 대단히 독특한 기능을 가진 소자로 알려져 있습니다. 일정한 전압을 유지하는 Zenner 다이오드와 비슷하게 CLD는 광범위한 전압범위에서 일정한 전류를 흐르게 합니다. 공급 전압에 관계없이 일정한 전류로 충전하여야 되는 배터리 충전기 회로와 많은 수의 저항과 TR 로 구성되는 정전류 회로를 간단히 대치하여 부품수가 작아야 되는 응용 분야와 신뢰성이 요구되는 정밀 센서 신호처리 회로에 사용됩니다.

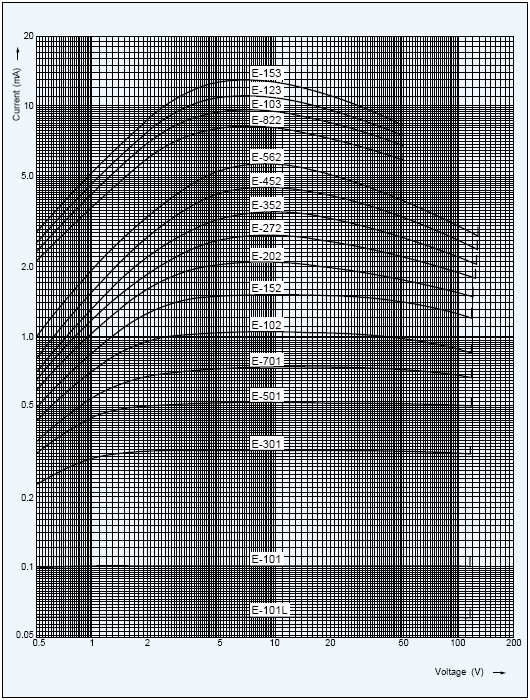

CRD 동적인 특성 (포화특성)

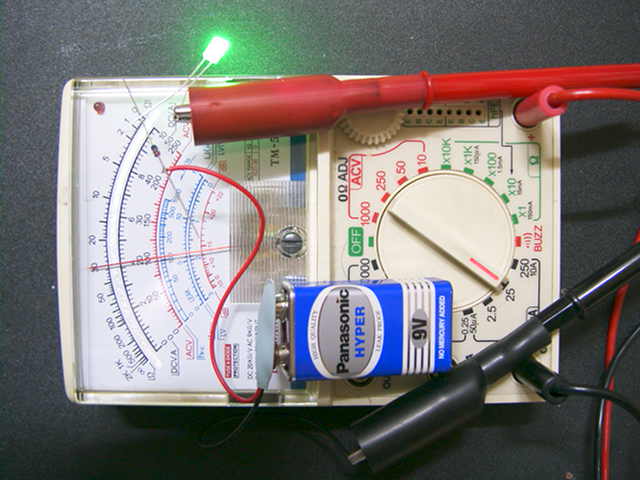

발광 다이오드(LED) 와 10 mA 정전류 다이오드(E-103)을 직열로 연결하고 건전지에 의한 9 V 직류를 공급할때 LED 에 흐르는 전류를 측정하기 위한 회로를 구성한 것입니다. 테스터의 측정 전류 레인지는 25mA 스케일로 설정하였습니다.

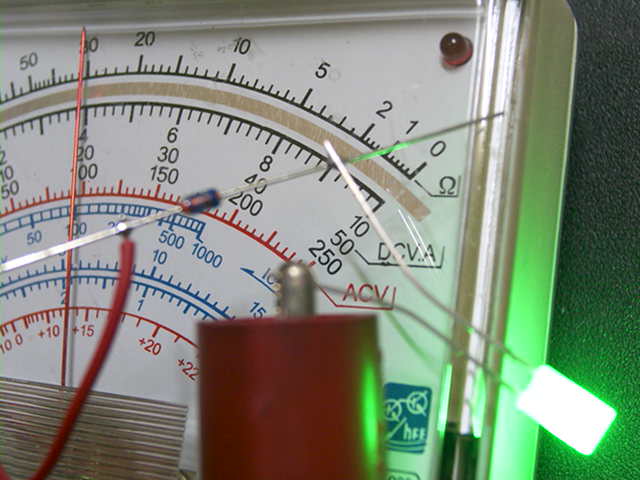

정전류 다이오드(E-103)에 의하여 LED 에는 10mA 의 전류가 흐르는 것을 알 수 있습니다. ( 25 mA 측정 레인지 )

자료실:

CRD 데이터

Boosting the Current Limit of Current Limiting Diodes
    Copy of the October, 2003 article published in ECN magazine.

Practical Applications For CLD
    Previously published ECN magazine article.

CLD Applications

What is a CLD and how does it operate

가 격 정 보

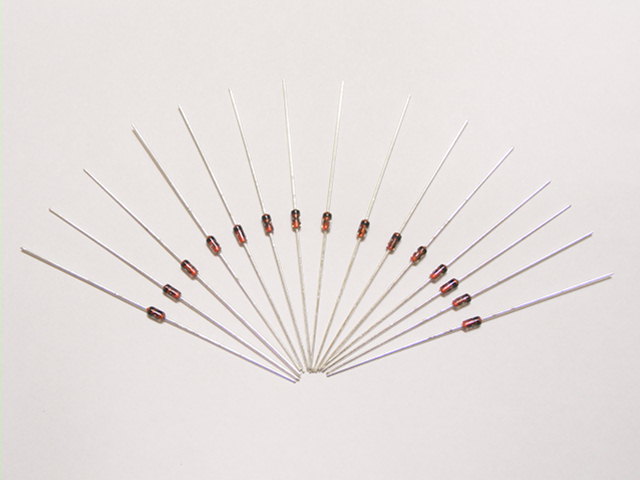

품명* 중앙치** 전류 범위*** 코드****
E-101L < 0.1 mA 0.01 - 0.06 mA 1
E-101 0.1 mA 0.05 - 0.21 mA 01
E-301 0.3 mA 0.20 - 0.42 mA 03
E-501 0.5 mA 0.40 - 0.63 mA 05
E-701 0.7 mA 0.60 - 0.92 mA 07
E-102 1.0 mA 0.88 - 1.32 mA 10
E-152 1.5 mA 1.28 - 1.72 mA 15
E-202 2.0 mA 1.68 - 2.32 mA 20
E-272 2.7 mA 2.28 - 3.10 mA 27
E-352 3.5 mA 3.00 - 4.10 mA 35
E-452 4.5 mA 3.90 - 5.10 mA 45
E-562 5.6 mA 5.00 - 6.50 mA 56
E-822 8.2 mA 6.56 - 9.84 mA 82
E-103 10.0 mA 8.00 - 12.0 mA 10
E-123 12.0 mA 9.60 - 14.4 mA 12
E-153 15.0 mA 12.0 - 18.0 mA 15

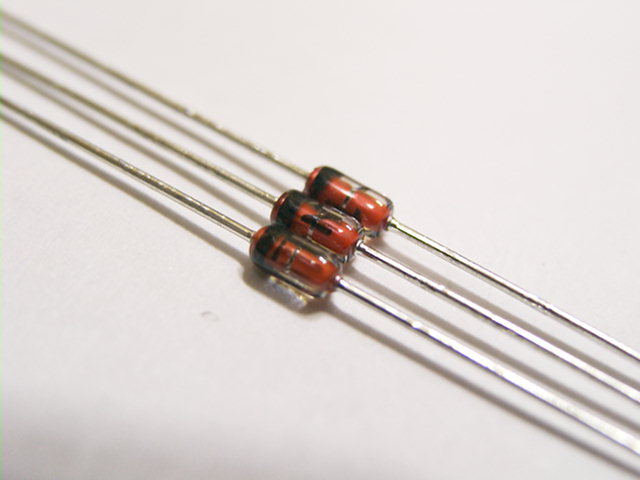

* CRD 의 크기는 1N4148 과 동일 합니다.
** 중앙치는 정전류 다이오드의 기준 전류 값 입니다.
*** 전류 범위는 최대 오차를 표시합니다.
**** 다이오드에 품명을 나타내는 코드가 인쇄되어 있습니다.
E103 과 E102 는 코드가 "10" 으로 동일합니다.
다이오드 특성에 관한 자세한 것은 CRD 데이터 쉬트를 참고하시기 바랍니다.

가격은 부가세가 포함된 1 개 가격입니다.
