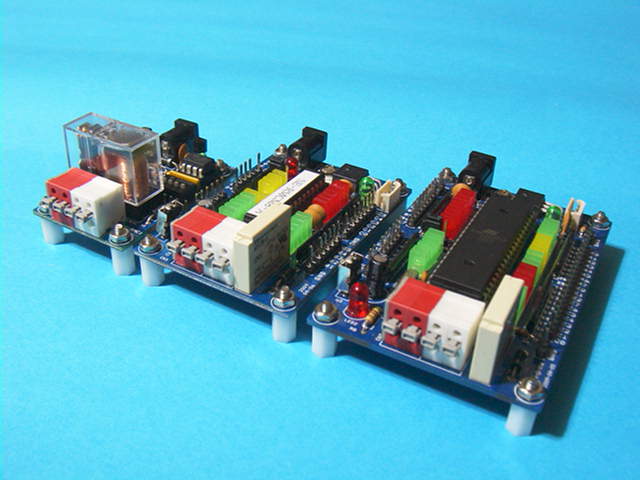

SE-RMC21, SE-RMC33, SE-RTS, SE-RTL, SE-RTM, Remocon , 리모컨, 리모콘 수신기

LG/SAMSUNG 리모컨을 그대로 사용할 수 있습니다.
키값과 동작모드를 사용자가 직접 설정 가능합니다.

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.

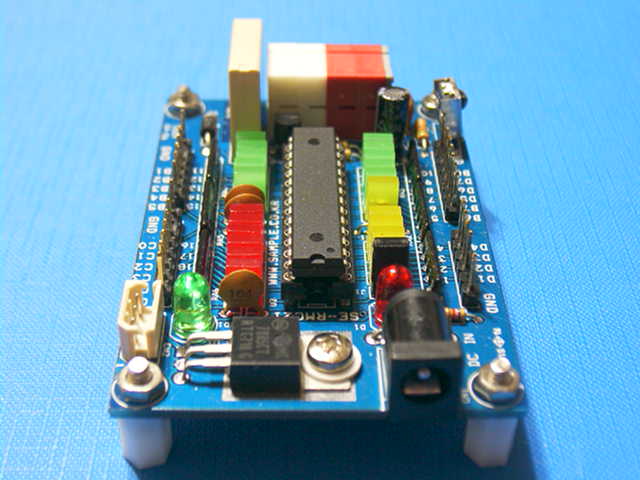

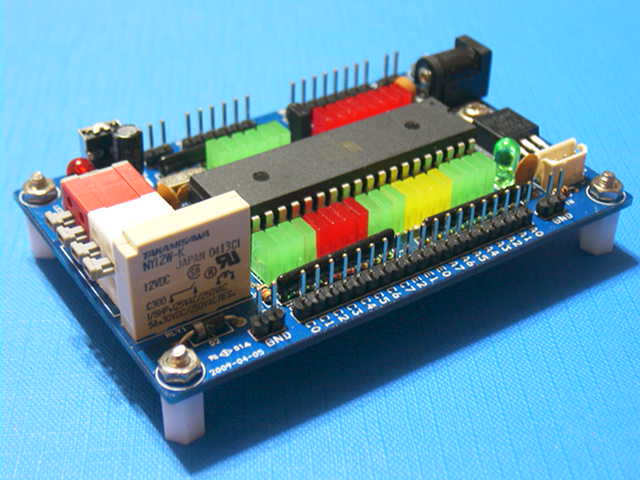

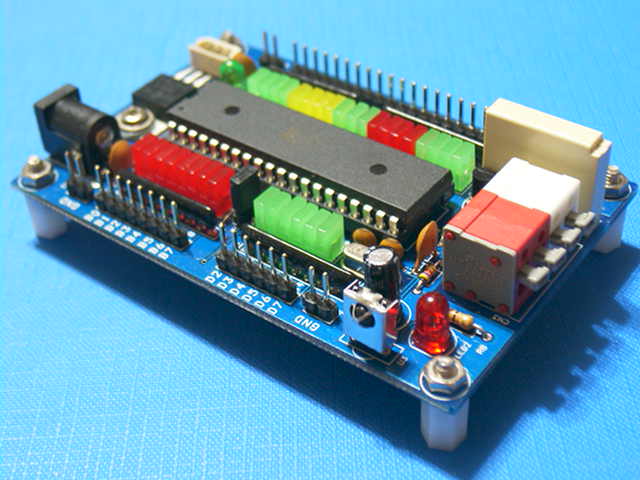

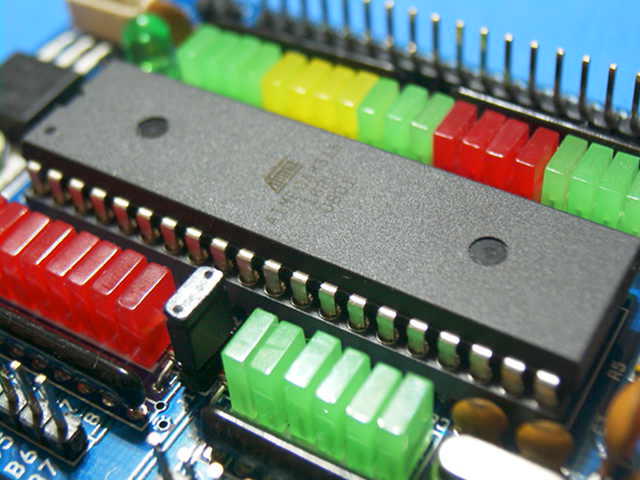

리모콘에 의한 32 개의 릴레이 접점을 출력합니다.
THOSIBA 프로코콜(삼성TV)과 NEC 프로코콜(LG TV) 을 인식합니다.
토글 모드 (TV 의 전원 ON/OFF 와 같은 동작)와 레벨모드를 지원합니다.
리모콘 코드를 사용자가 직접 설정 합니다.

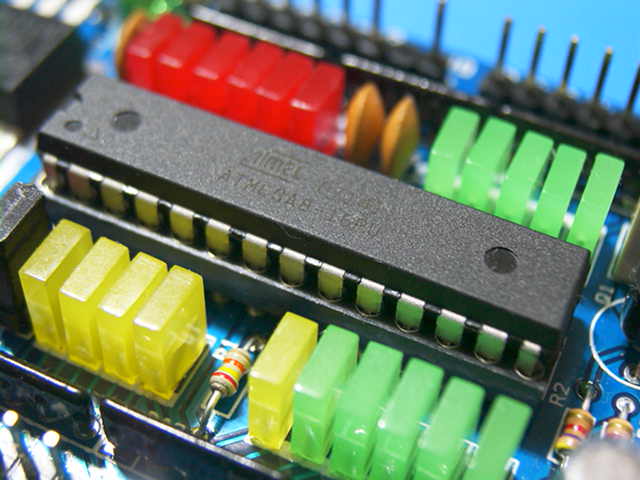

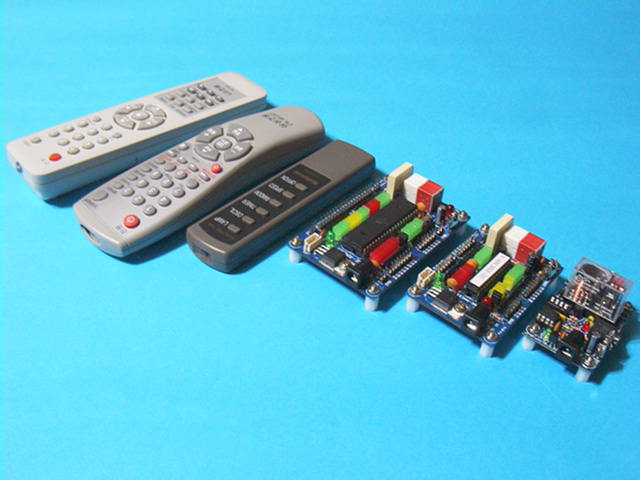

SAMSUNG 리모콘과 LG 리모콘을 같이 사용할 수 있습니다.
KEY 프로그램시 토글모드/레벨 모드를 선택합니다.
SE-IREXT를 사용하면 설치 장소가 자유로워집니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.

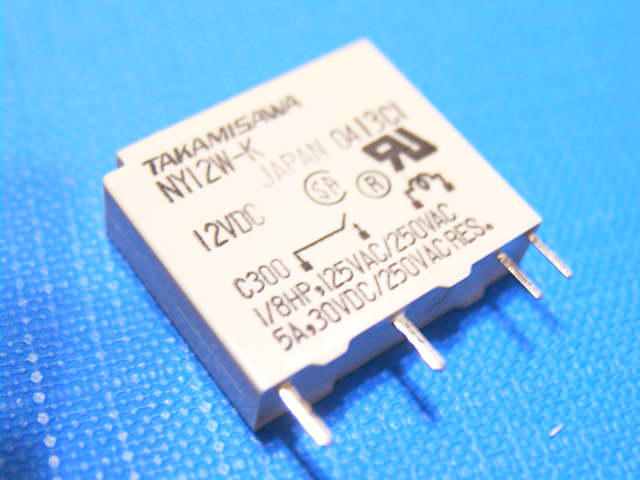

TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

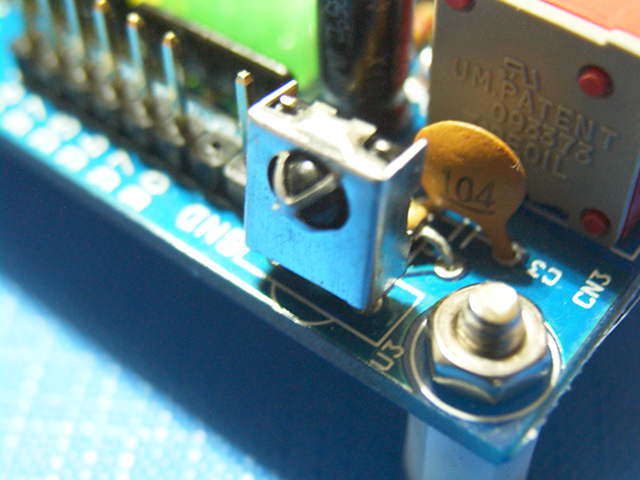

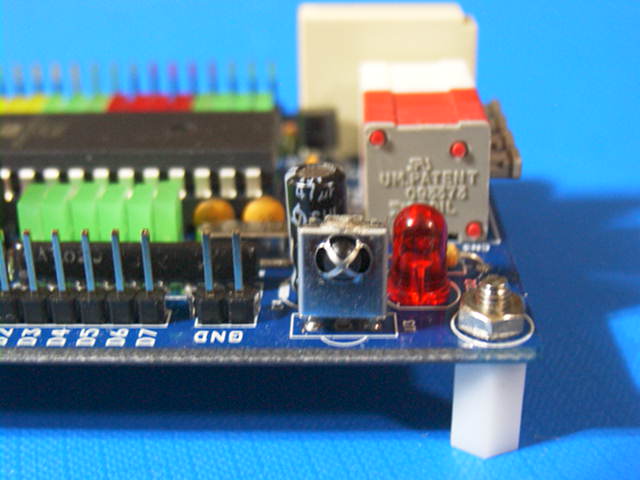

고감도의 적외선 센서 모듈을 사용하였습니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

100 개 이상 주문 시 리모컨 코드를 초기 설정한 상태로 출고 가능합니다.

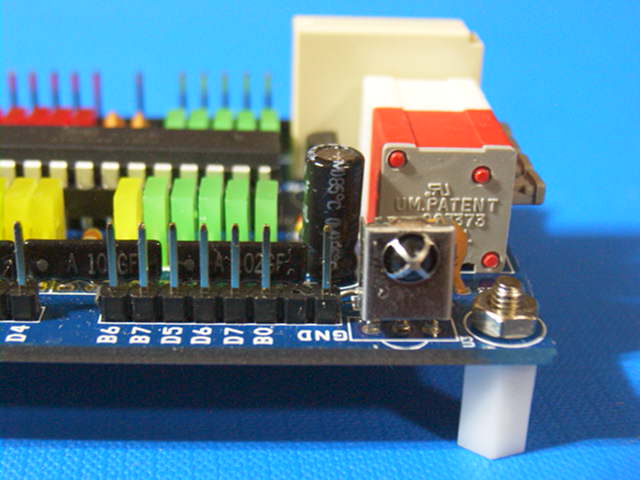

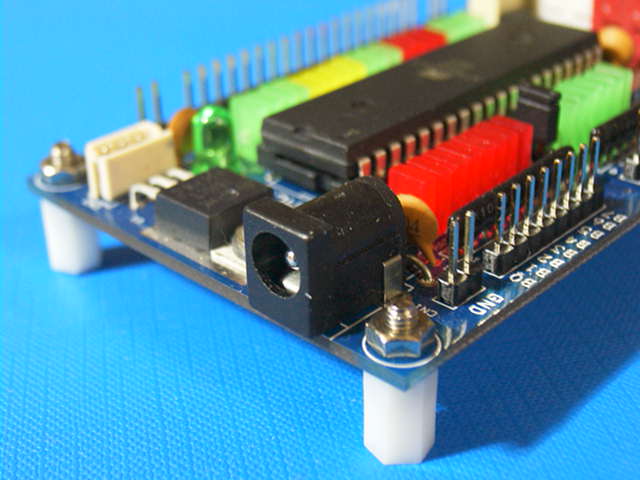

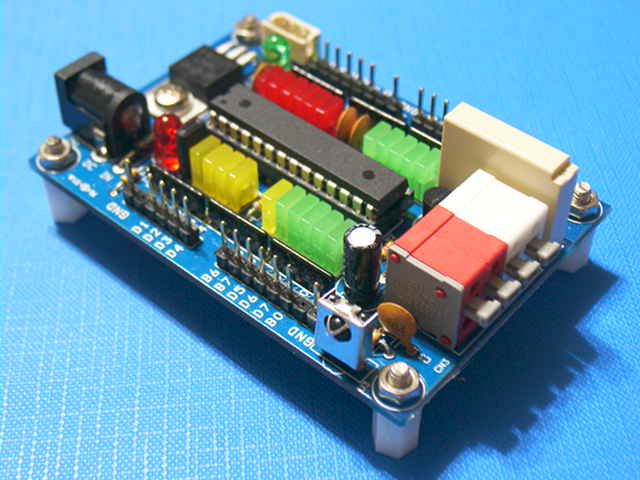

적외선 센서를 외장으로 확장 가능한 3.5mm 표준 스테레오 커넥터

동작 전원은 릴레이 전압에 따릅니다. 12V 릴레이 사용시 DC 12V 를 연결합니다.

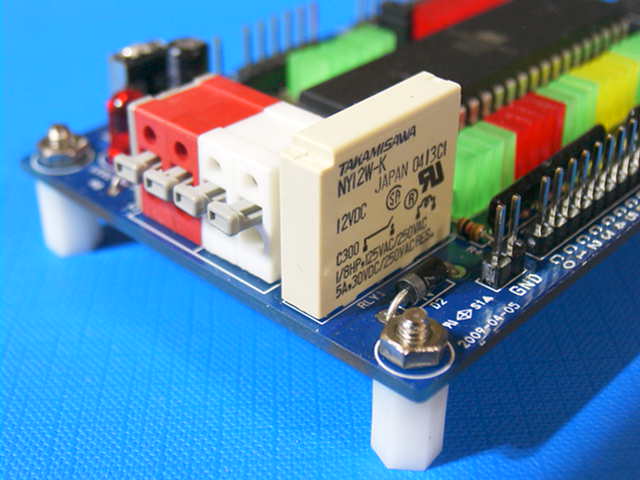

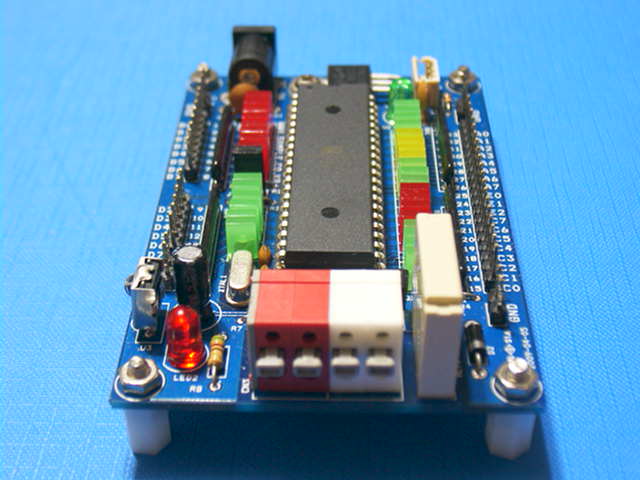

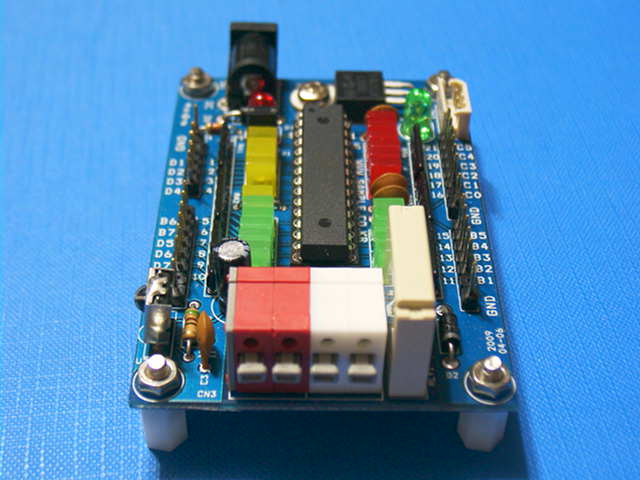

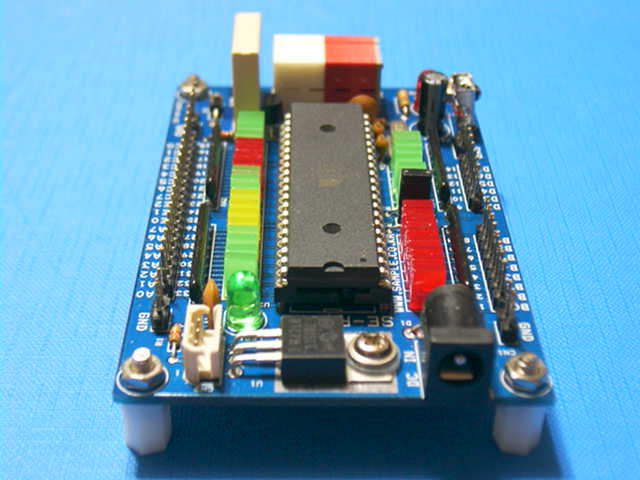

누름식 단자대를 사용하여 배선작업이 쉽습니다. 적색 단자대는 릴레이 공통입니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

SE-IREXT 를 사용하면 설치 장소가 자유로워 집니다.

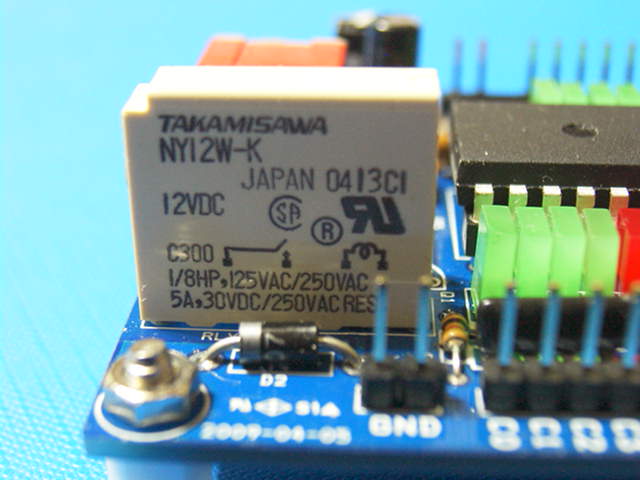

12V 릴레이와 소켓

프로그렘 핀(PGM)

*** 리모콘 코드 설정 방법 ***.

STEP 1:
설정하기 원하는 포트와 PGM 을 위 그림과 같이 점퍼 선으로 연결합니다.

STEP 2:
리셋 스위치를 누릅니다. 이때 점퍼선이 연결된 포트에 LED 가 점멸합니다. 빠르게 점멸 동작과 천천히 점멸 동작을 반복 합니다. 빠르게 점멸할 때 리모컨 버튼을 누르면 레벨(LEVEL) 모드로 천천히 점멸할 때 리모컨 버튼을 누르면 토글(TOGGLE)모드로 설정됩니다. 리모컨 버튼을 누르면 LED 의 점멸을 멈추고 계속 점등됩니다.

STEP 3:
연결한 점퍼선을 제거 합니다.

STEP 4:
리셋 버튼을 누릅니다. 설정이 잘 되었는지 리모컨 버튼을 눌러 동작을 확인합니다.

* 출하시 테스트를 위하여 A0-A7, C0-C7 은 LG TV 리모컨으로 B0-B7, D0-D7 은 SAMSUNG TV 리모컨 신호로 프로그램 되어 있습니다.
* NEC 프로토콜을 사용하는 대부분의 리모컨이 사용 가능합니다.

* LG 리모컨과 SAMSUG 리모컨 신호를 자동 선별합니다. 한개의 출력 포트에 대하여 2 개의 리모컨 신호를 설정할 수 없습니다. (예를 들면 A0 릴레이에 SAMSUNG TV POWER와 LG TV POWER 를 동시에 사용하도록 설정할 수 없습니다.)

**** 리모컨 호환성 ****
* SONY, PHILIPS 리모컨은 코드 프로토콜이 다르므로 사용할 수 없으며 무설정 만능형 리모컨은 2 중으로 출력(LG, SAMSUNG 신호 동시출력)되므로 사용할 수 없습니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

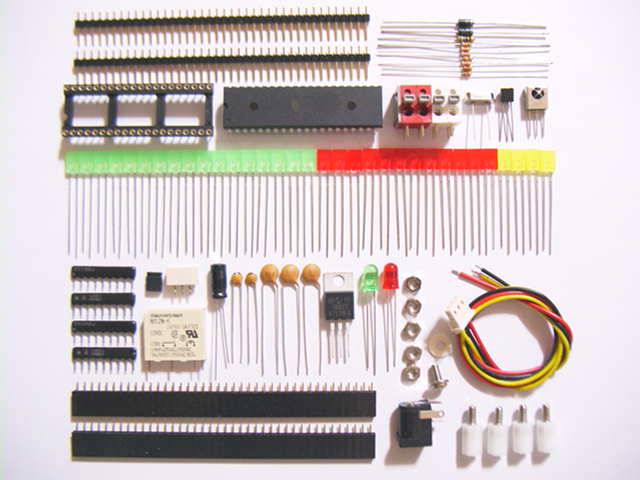

SE-RCU32 의 기본 구성입니다. 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

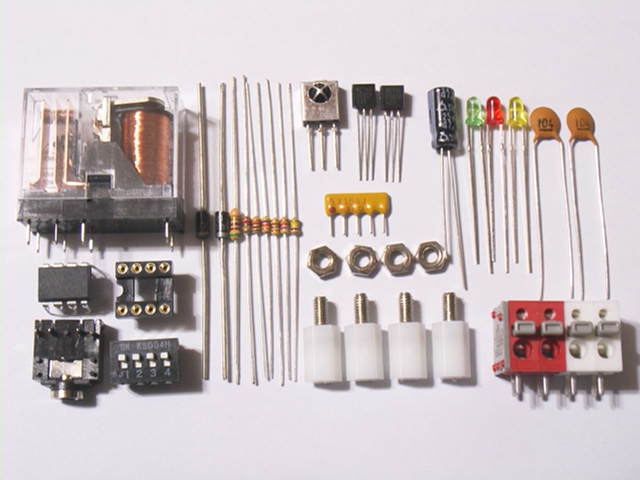

SE-RCU32 의 기본 구성입니다. 릴레이, 소켓은 별도 구입하여야 합니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

사용자 회로에 직접 리모컨 회로를 내장할 수 있습니다.
최소한의 부품으로 구성됩니다.

*** SE-RCU 시리즈 출력 연결 ***

Fig-1 : 트랜지스터를 이용한 릴레이 드라이브 예 입니다. 릴레이 코일의 전류에 따라 트랜지스터를 선택합니다.
Fig-2 : ULN2003/ULN2803 을 이용한 릴레이 드라이브 회로 입니다. ULN2003/ULN2803 출력회로에 클램프 다이오드가 내장되어 있으므로 외장 다이오드가 필요치 않습니다. 또한 입력은 저항으로 GND 에 연결되어 있으므로 별도의 Pull Down 저항이 필요치 않습니다.
Fig-3 : CMOS Logic 과 마이크로 프로세서 입력 포트 연결 예 입니다. SE-RCU 는 리셋시 포트의 상태를 읽어 H 상태이면 프로그램 모드로 동작하므로 반드시 Pull-Down 하여야 합니다. Re 값은 1K ~ 100K 범위입니다. 74LS, 74ALS 와 같은 TTL 은 사용할 수 없습니다.
Fig-4 : MOS Fet 를 이용한 POWER LED 드라이브 예 입니다. FET 는 On 저항이 작아 대전류 제어에 적합합니다.
Fig-5 : 전압형 반도체 릴레이를 연결한 예 입니다. 전압형은 내부에 저항이 포함된 것이므로 SE-RCU 포트와 직접 연결이 가능합니다.
Fig-6: 전류형은 내부에 저항 없이 포토 다이오드만 있는 것이므로 전류제한 저항을 외부에 연결하여야 합니다. 일반적으로 12~16mA 의 전류가 흐르도록 저항 값을 계산합니다.

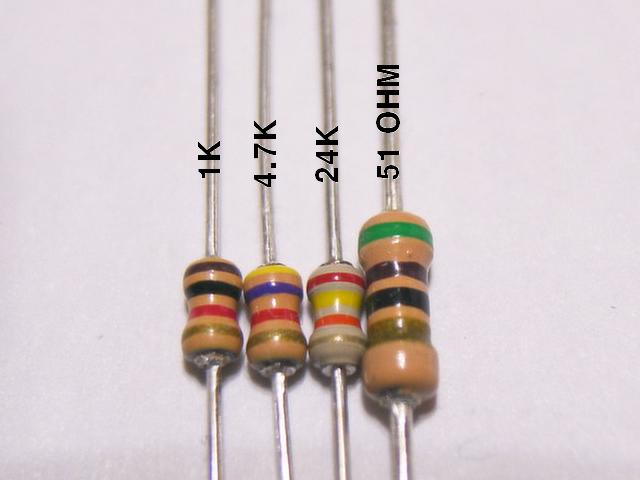

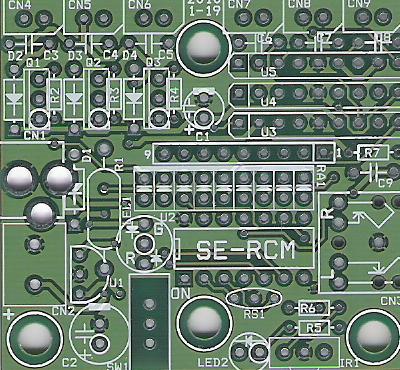

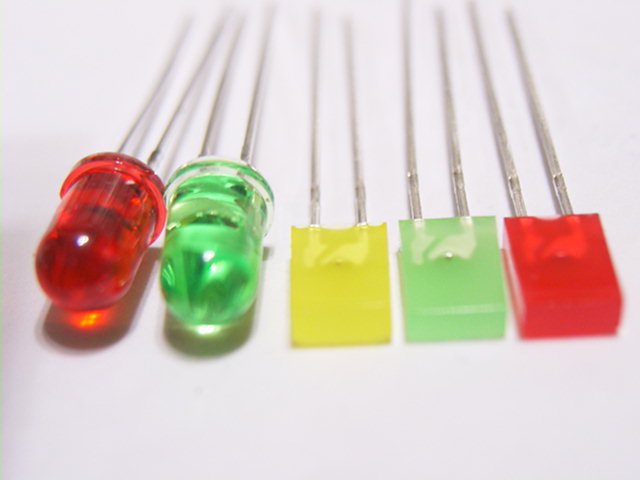

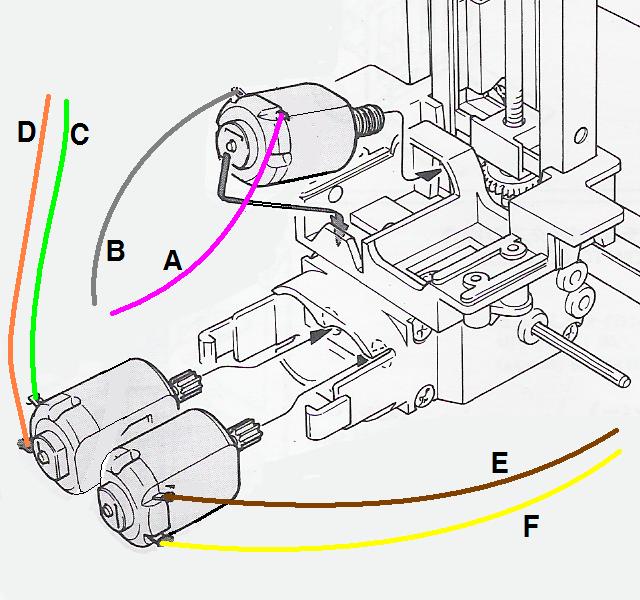

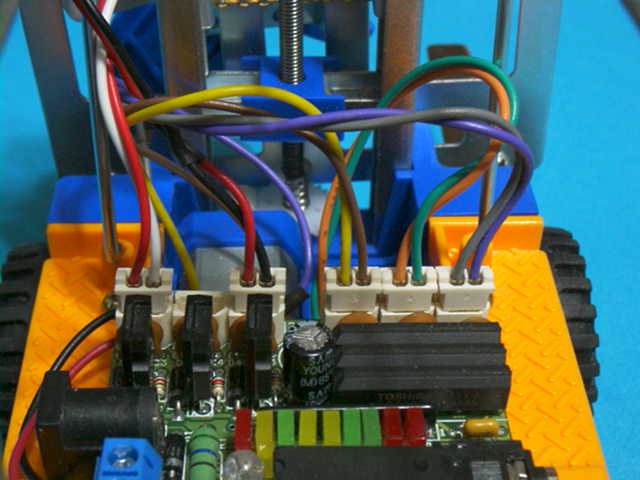

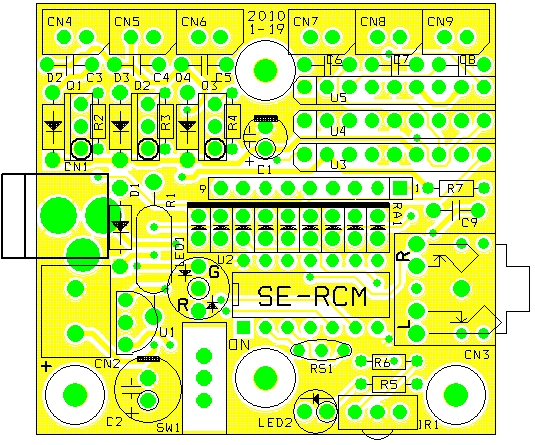

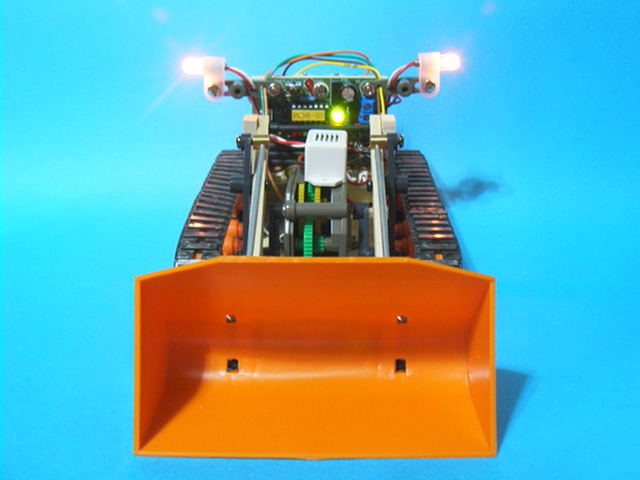

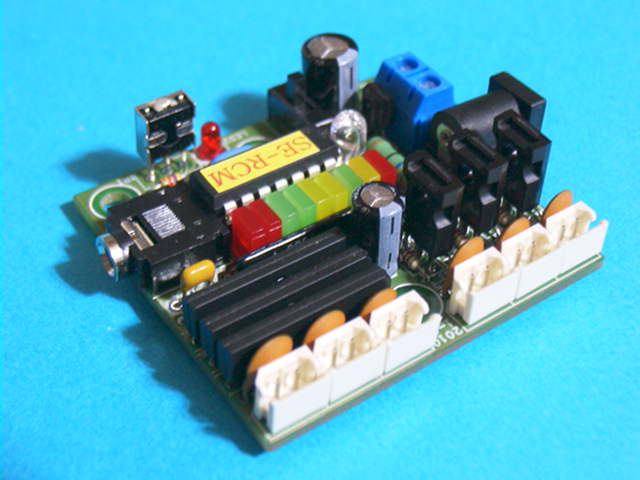

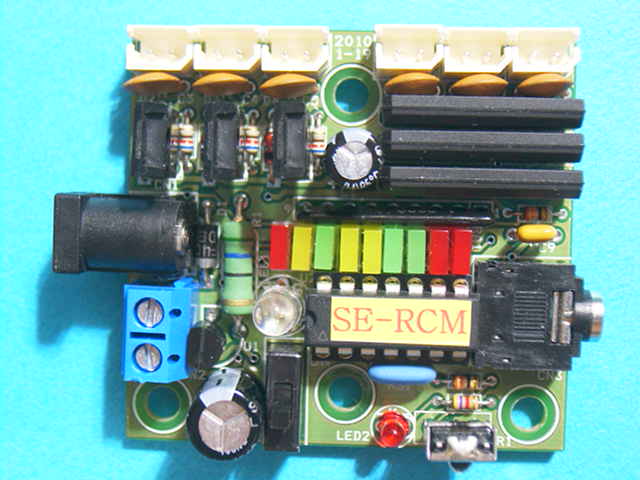

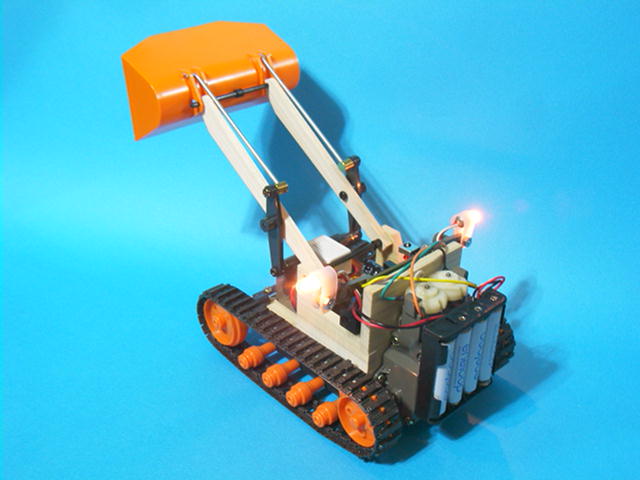

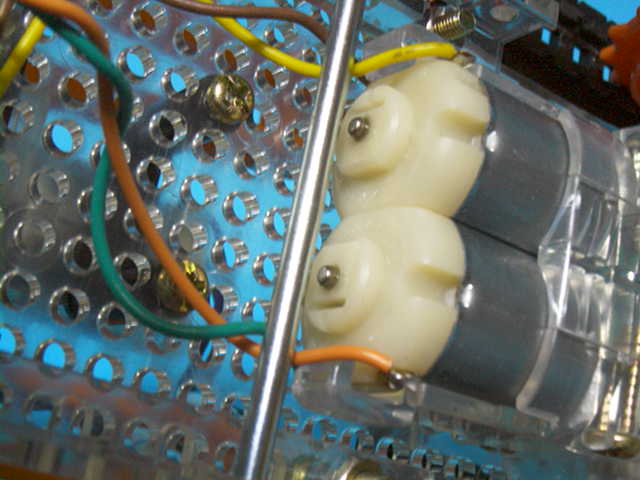

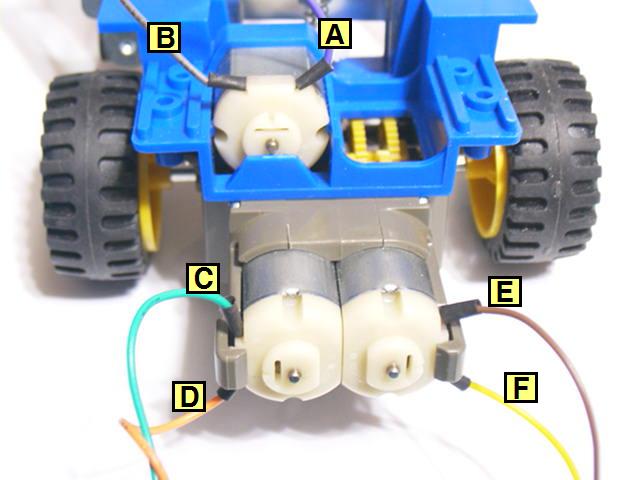

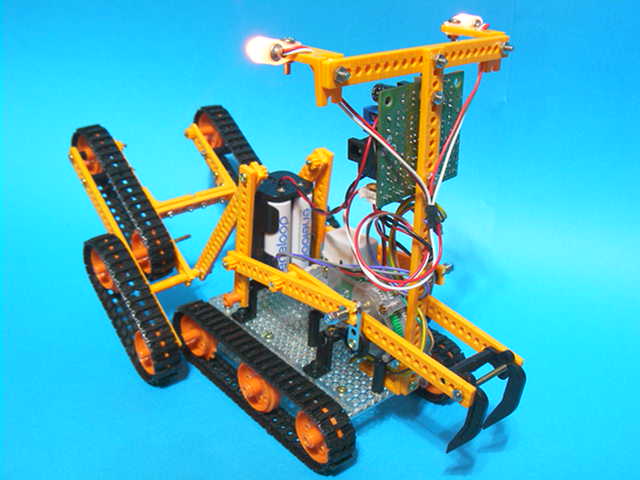

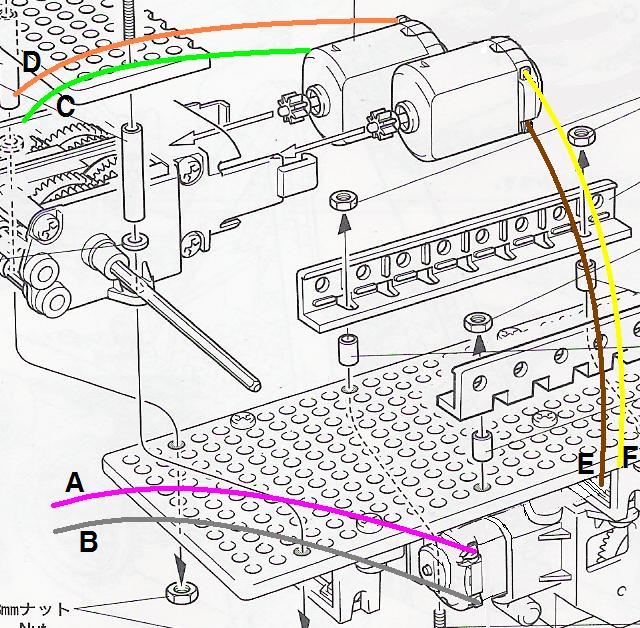

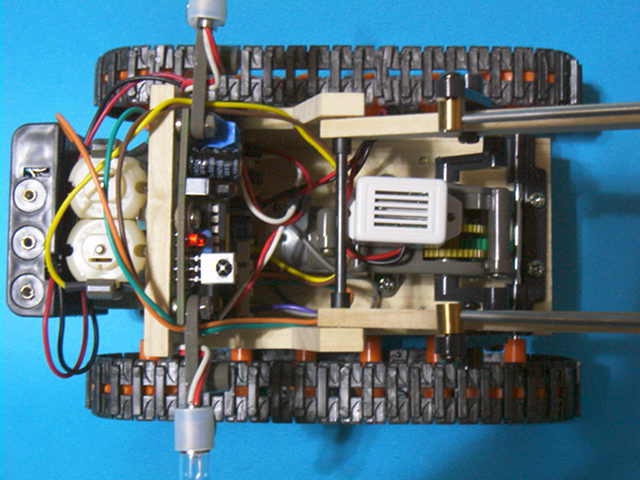

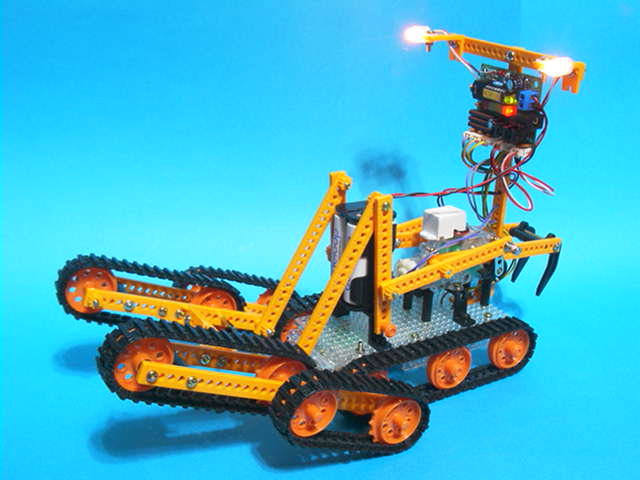

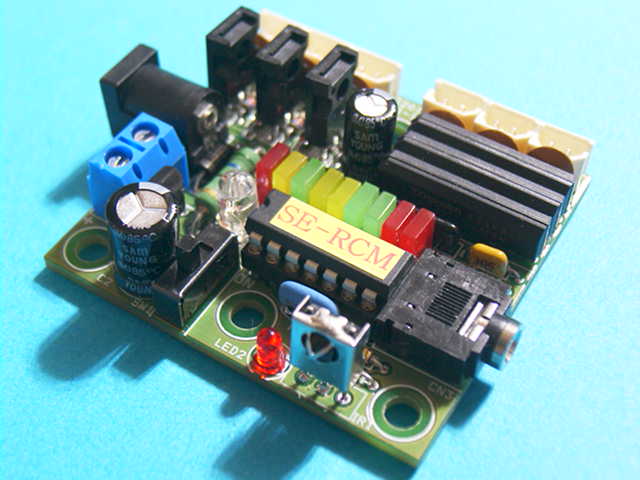

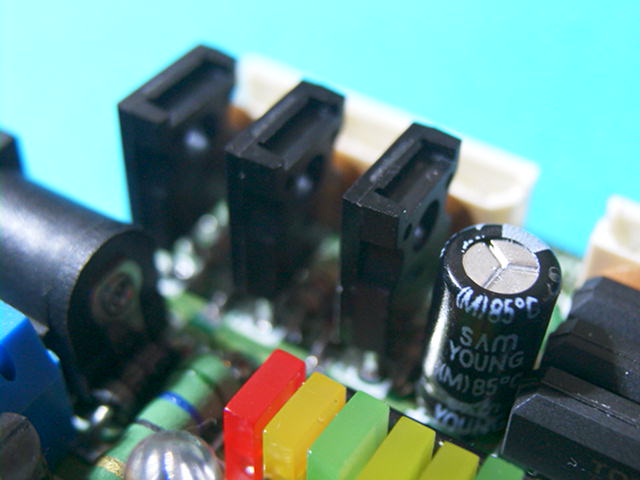

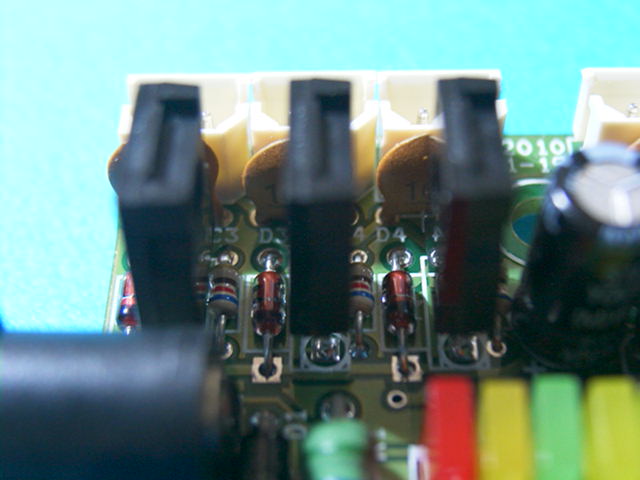

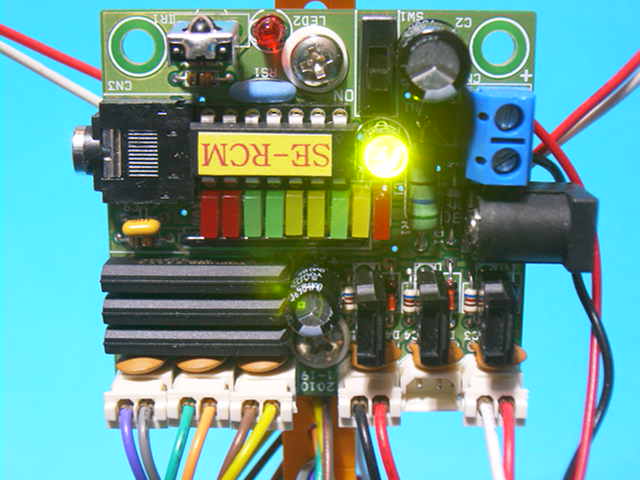

3 개의 전진/후진 방향 선택 가능 출력 (DC모터 연결)
3 개의 단방향 출력(DC모터 / 램프 / 부져 연결)

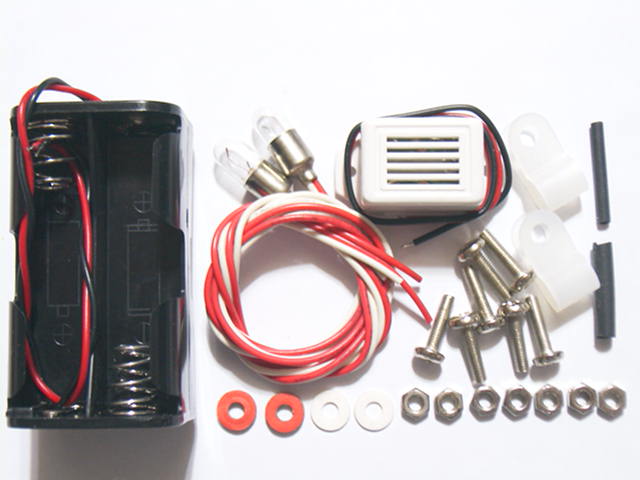

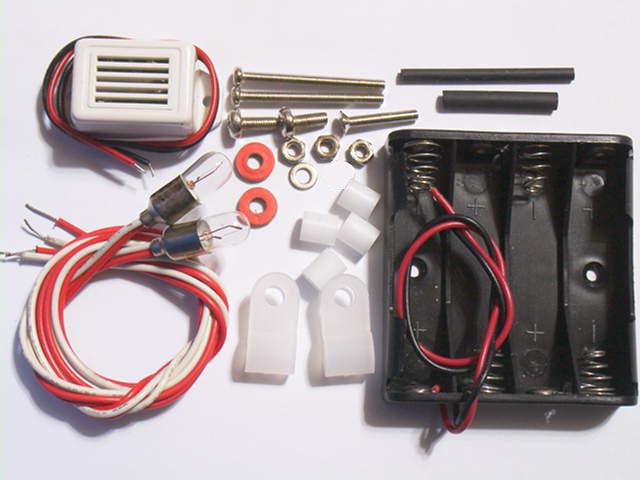

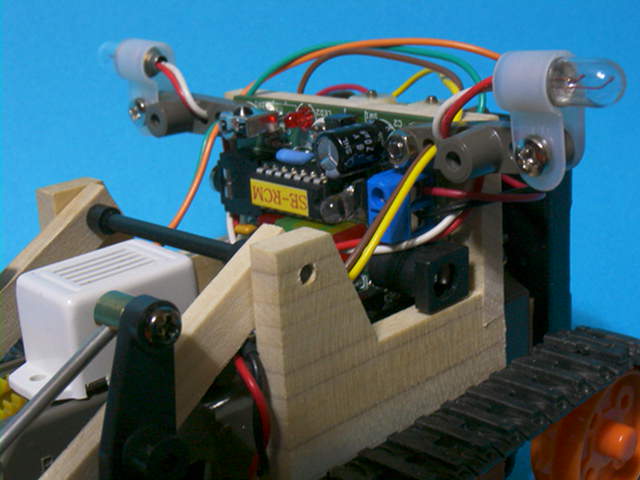

미니 부져

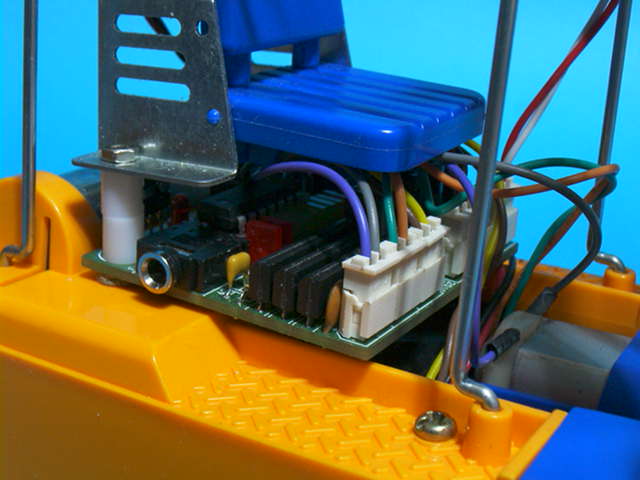

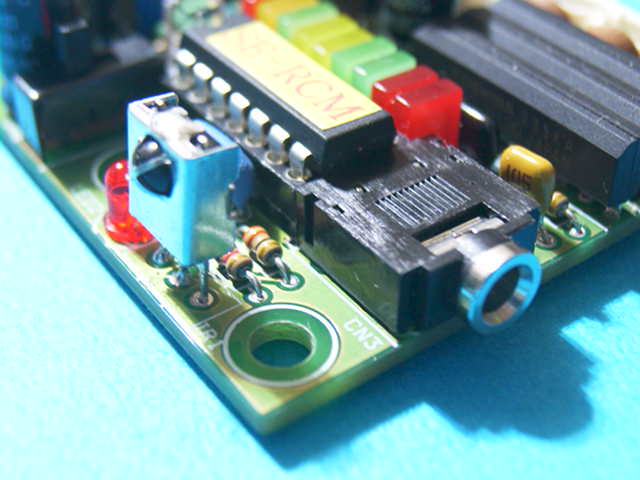

IR 센서 확장용 스테레오 커넥터

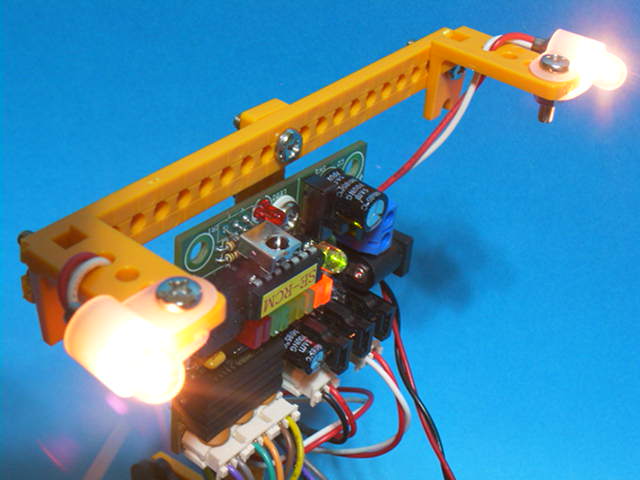

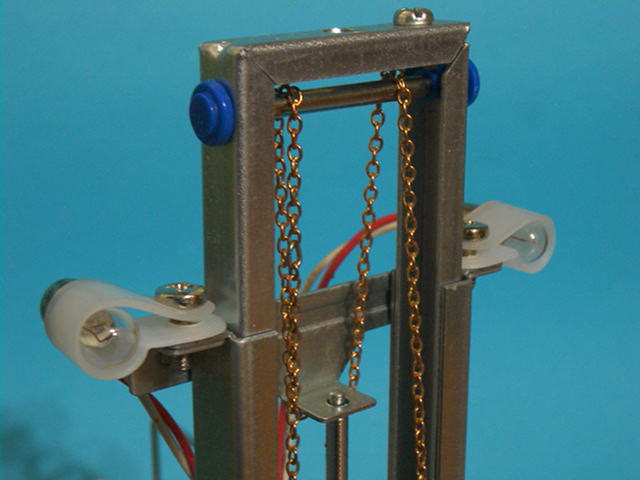

꼬마전구

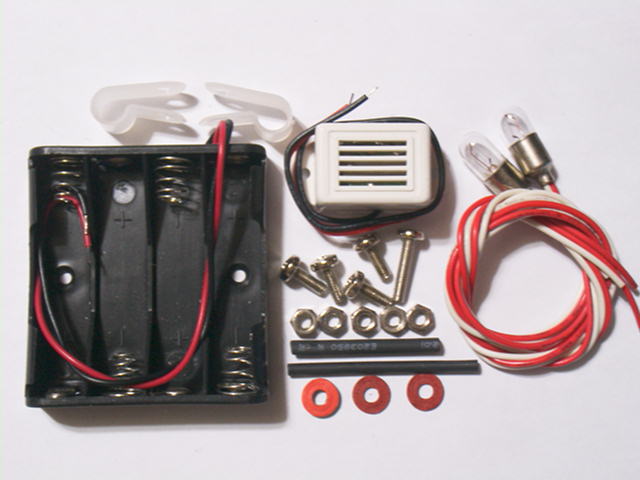

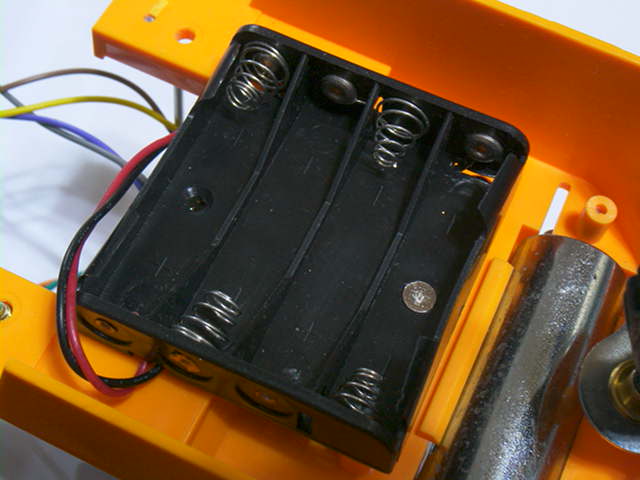

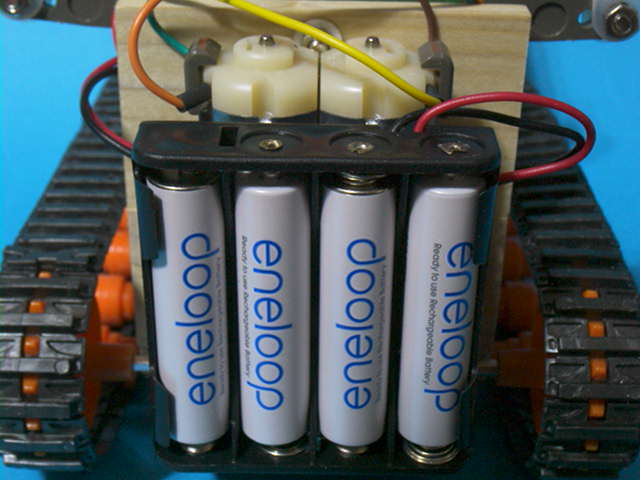

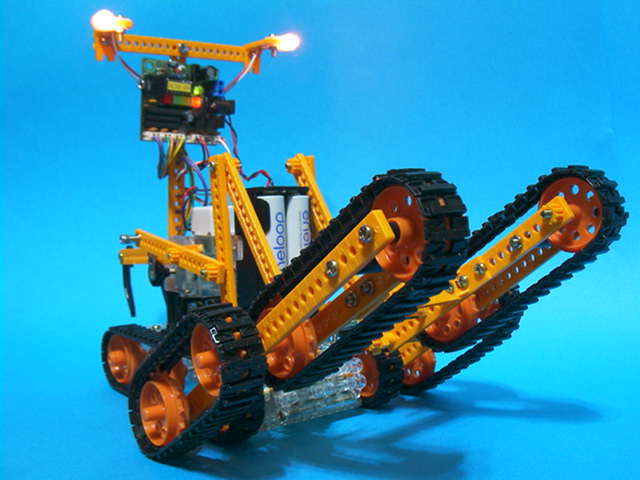

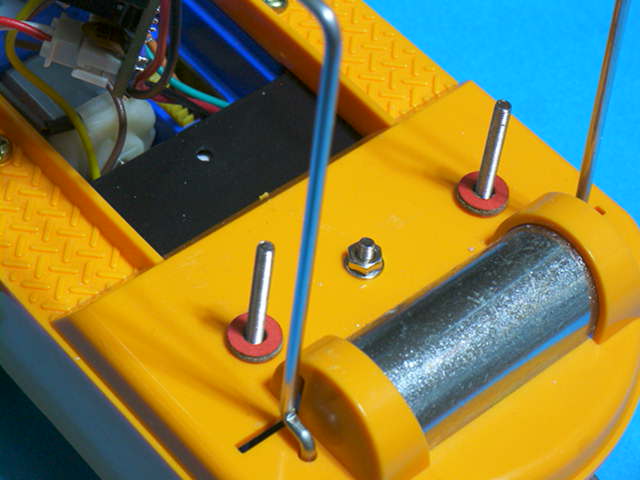

접시머리 나사, 와셔, 너트를 이용하여 전지 홀더(AAA x 4)를 본체에 부착합니다
전지 홀더에 나사홀은 2 개 이나 1 개만 사용 가능합니다.

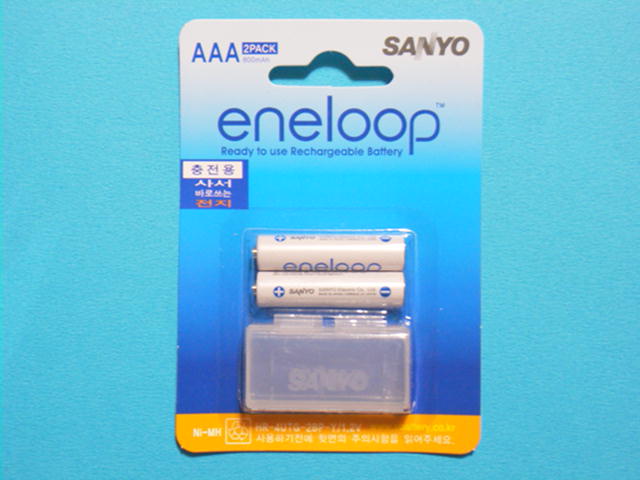

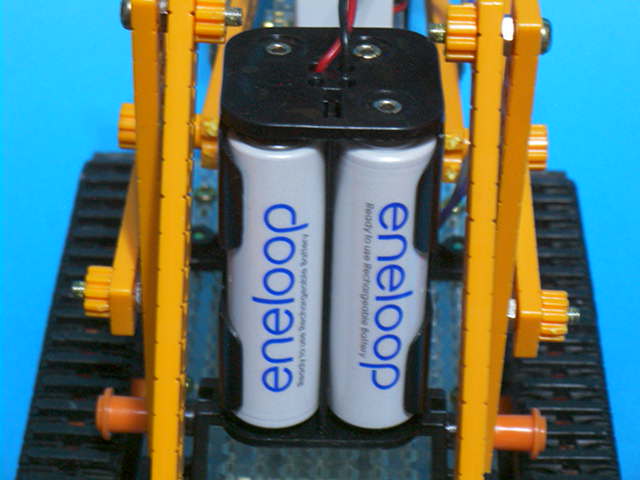

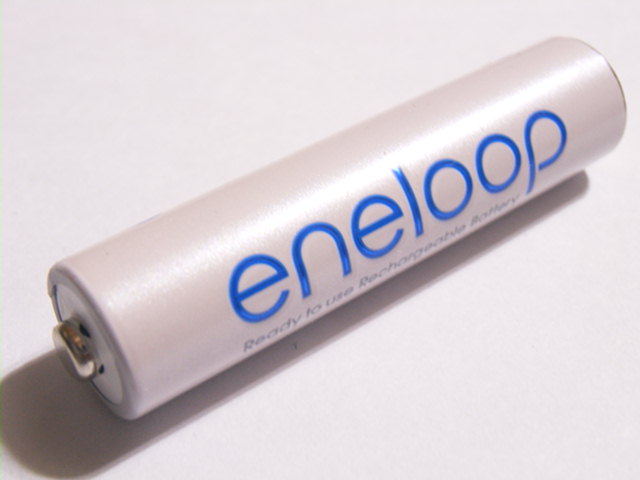

Eneloop 축전지는 자기 방전율이 작으며 포장 개봉 즉시 사용할 수 있습니다.
4 개의 AAA 사이즈 축전지(1.2V 800mAh)를 사용합니다.

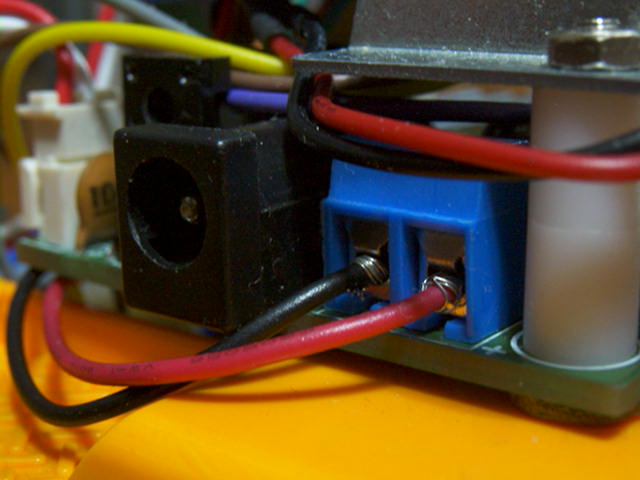

축전지를 사용할 때 9V/300mA 아답터를 6~10 시간 연결하여 배터리를 충전합니다.

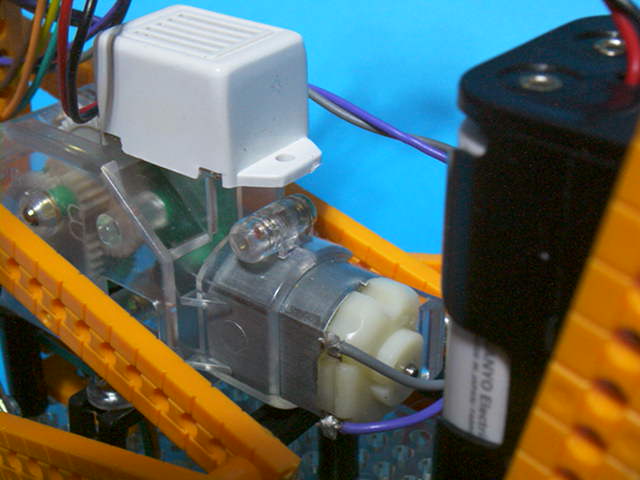

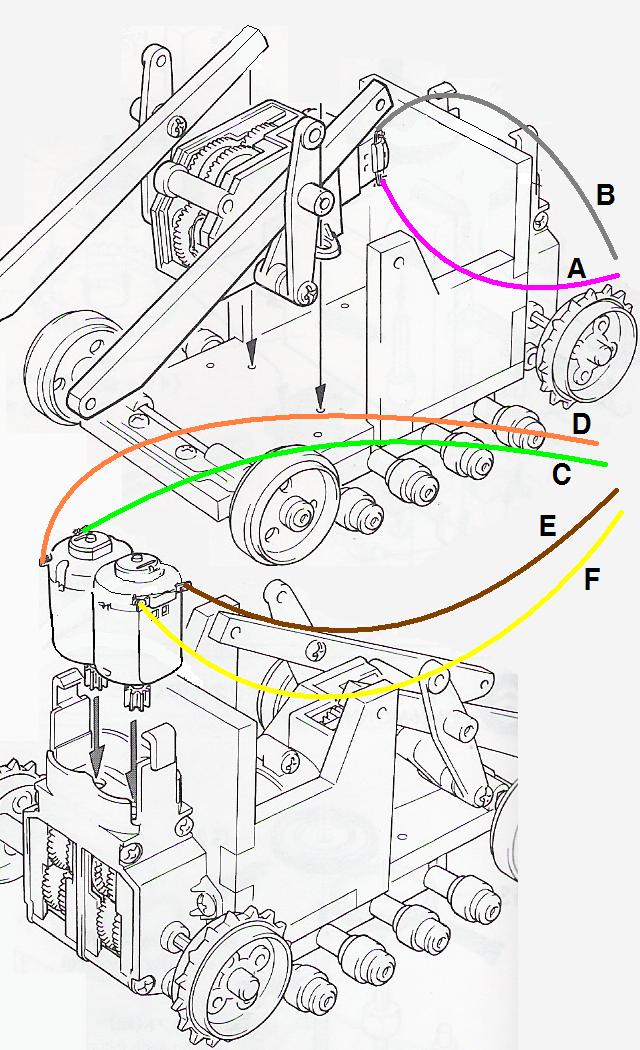

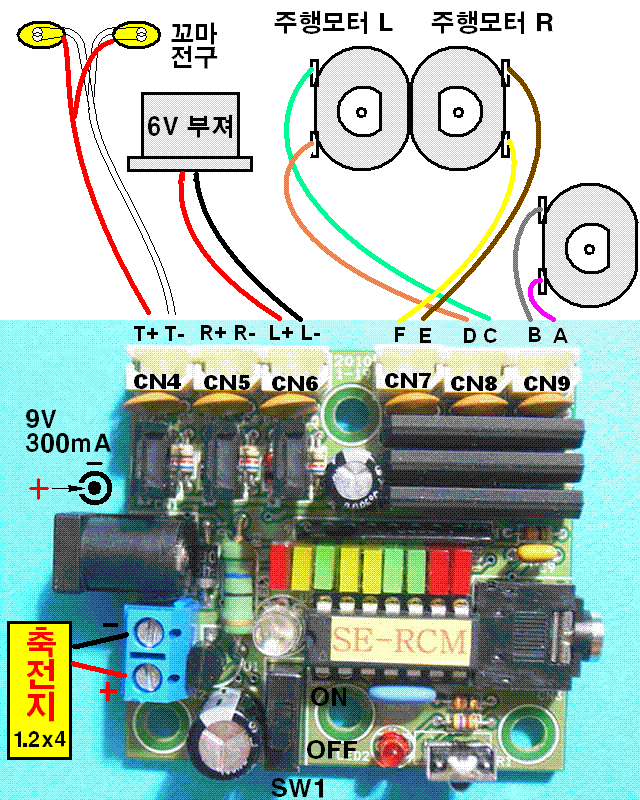

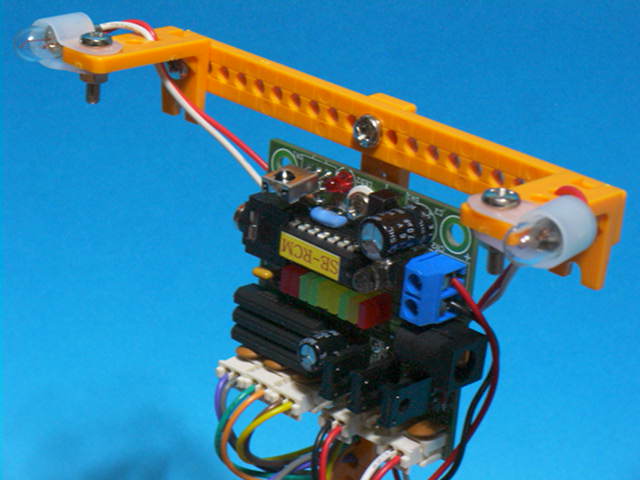

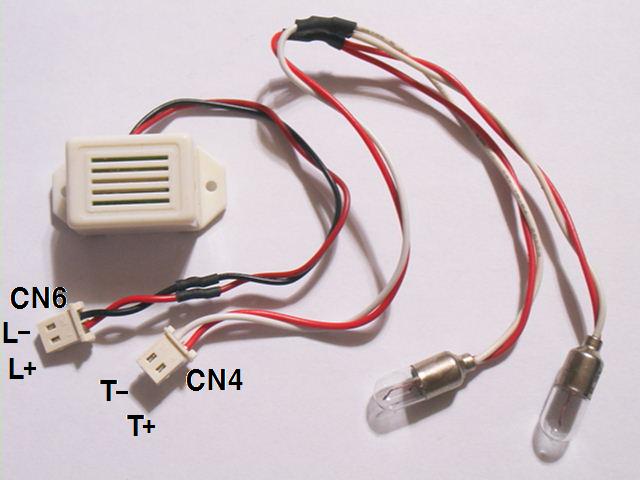

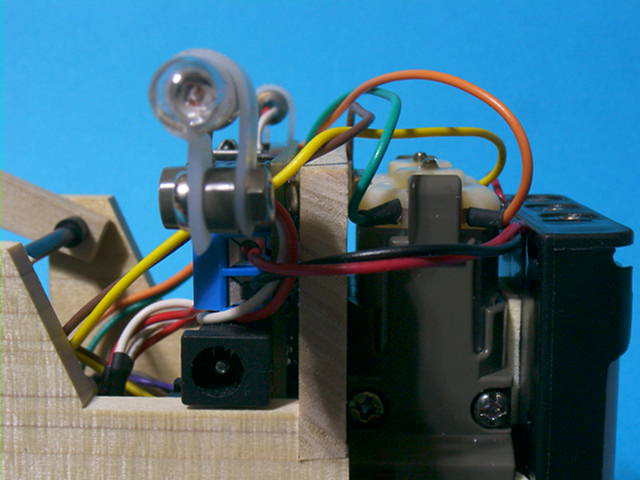

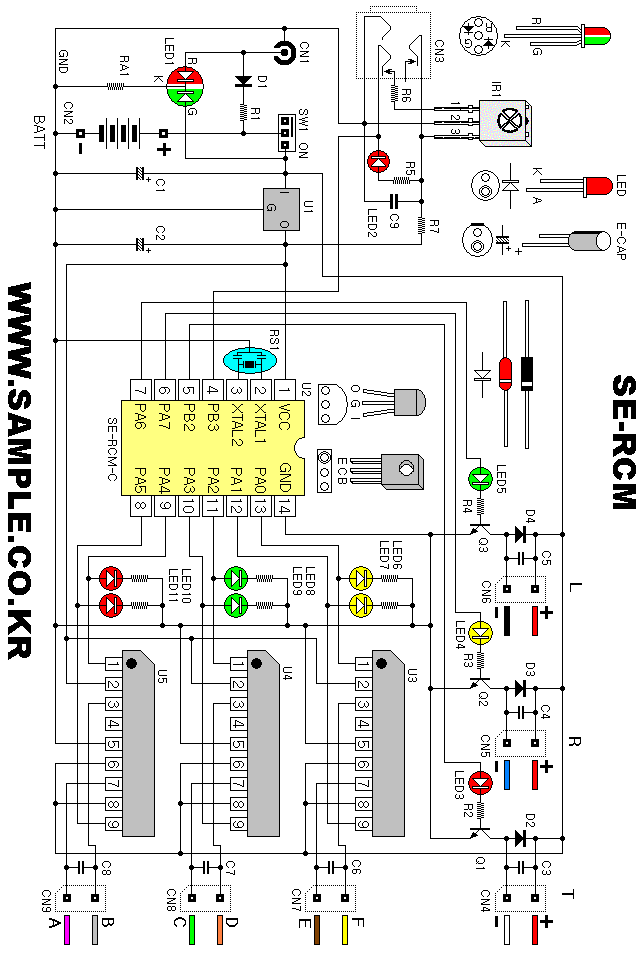

부져는 CN6 에 꼬마전구는 병열로 연결하여 CN4 에 연결합니다.
부져는 극성이 있으며 빨간선이 CN6의 L+ 에 연결합니다. 꼬마 전구는 극성이 없습니다. 두 전구 리드의 힌색을 같이 연결하여 CN4의 T-, 빨간색을 같이 연결하여 T+에 연결합니다. 부져와 전구는 동작 전압이 6V 입니다.

SANYO 의 AAA 사이즈 Eneloop 배터리(800mAh) 4 개 사용합니다.
KIT에 배터리는 포함되지 않습니다.

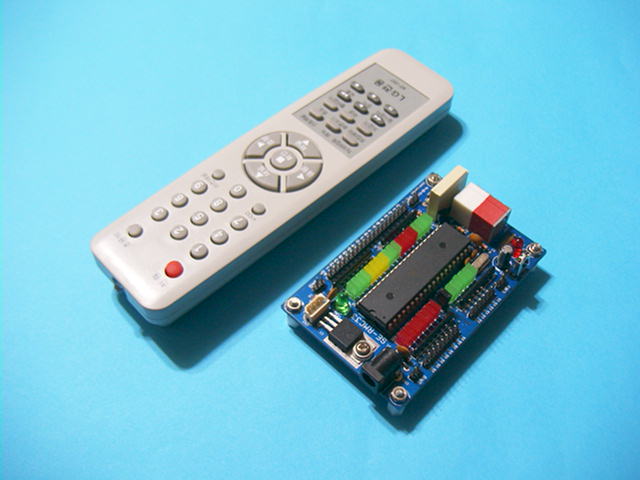

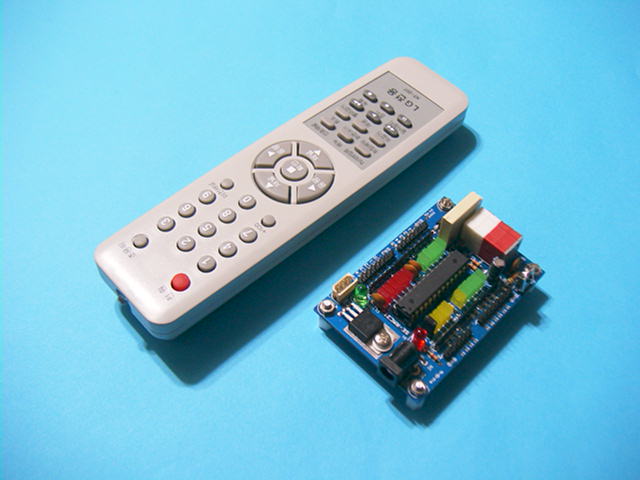

가정용 LG, 삼성 TV 리모컨을 사용합니다. LG, 삼성 신호를 자동 인식합니다.
만능형 리모컨은 LG, 삼성 리모컨 코드가 동시에 출력되므로 사용할 수 없습니다.

리모컨 수신 센서 연장 모듈입니다.

37.9KHz 의 표준 리모컨 수신 적외선 센서 모듈입니다.

SE-RCU32 에서 사용합니다.
SE-RMC1 시리즈에서 사용할 수 없습니다. (결전 변경시 사용가능)

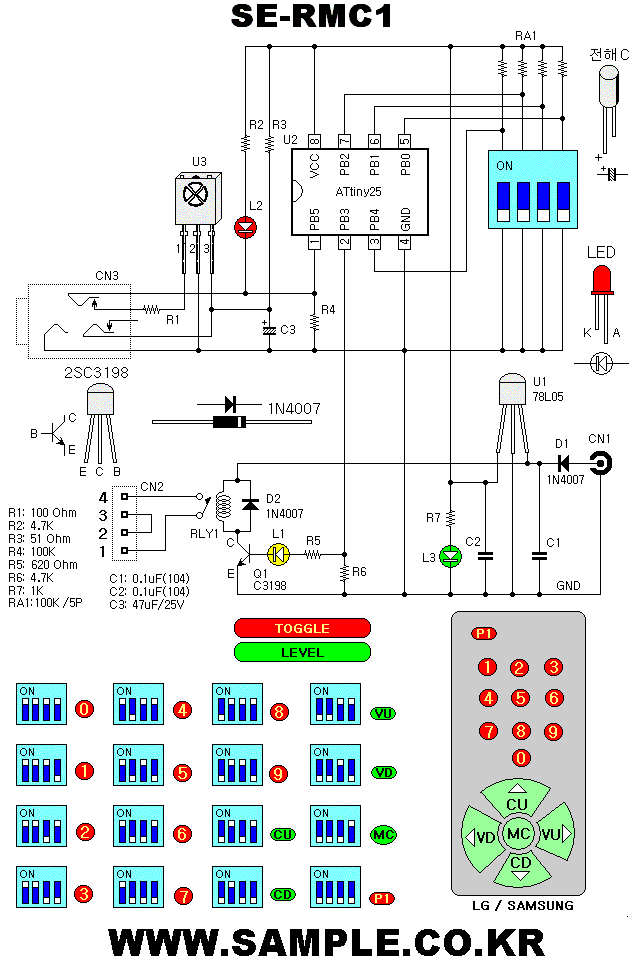

SE-RMC1-L : LG 리모콘 용
SE-RMC1-S : 삼성 리모콘 용
SE-RMC1-M : MINI 리모콘 용

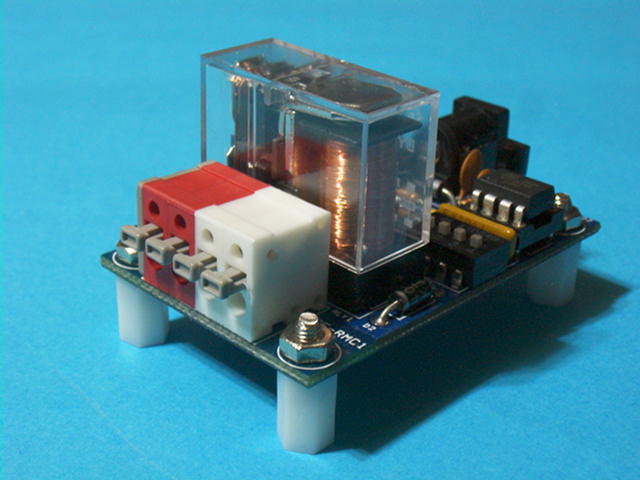

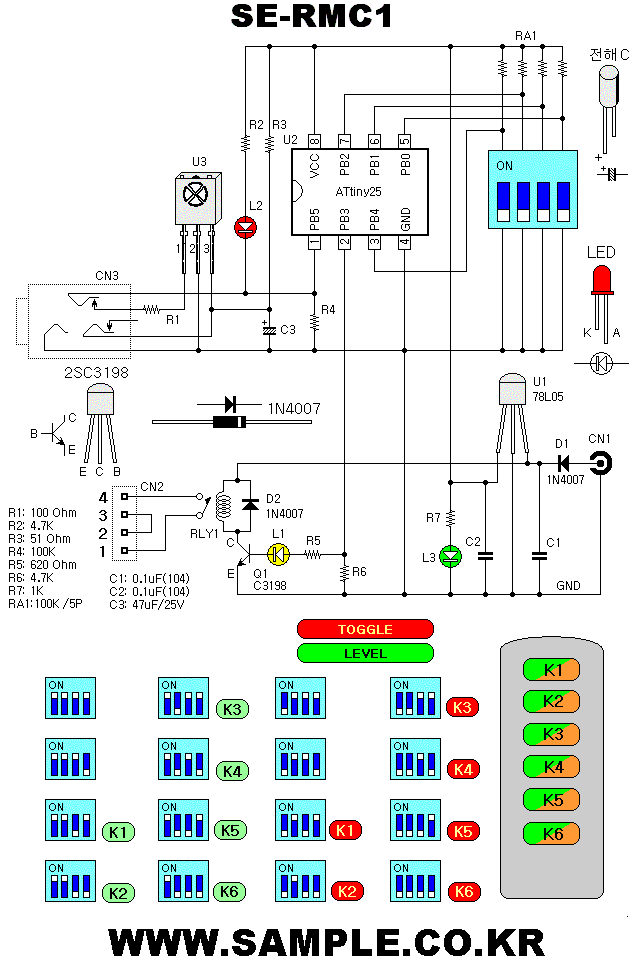

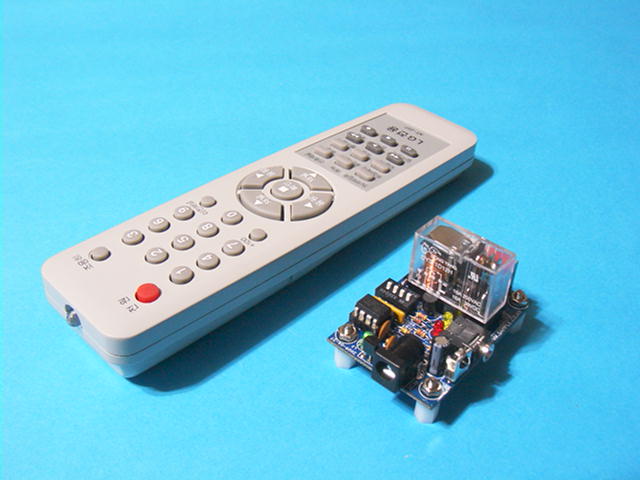

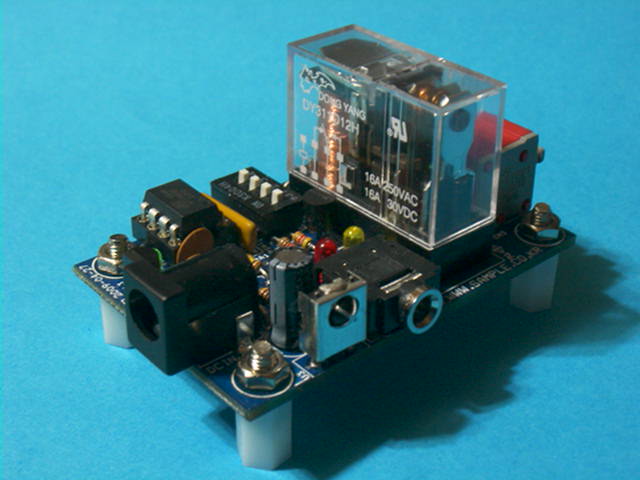

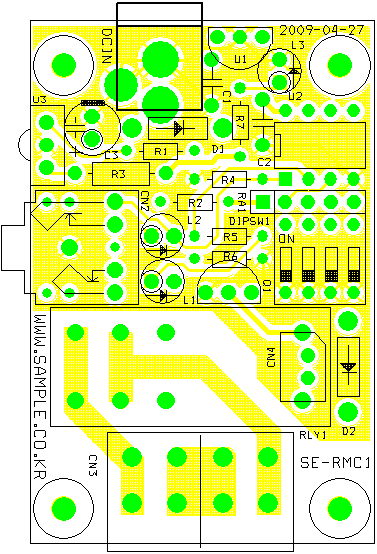

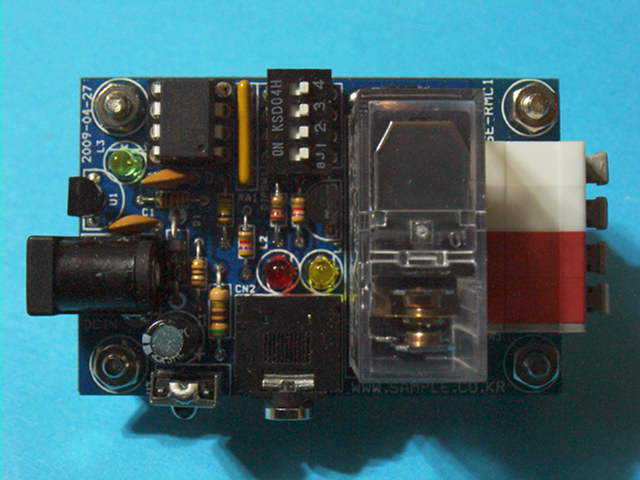

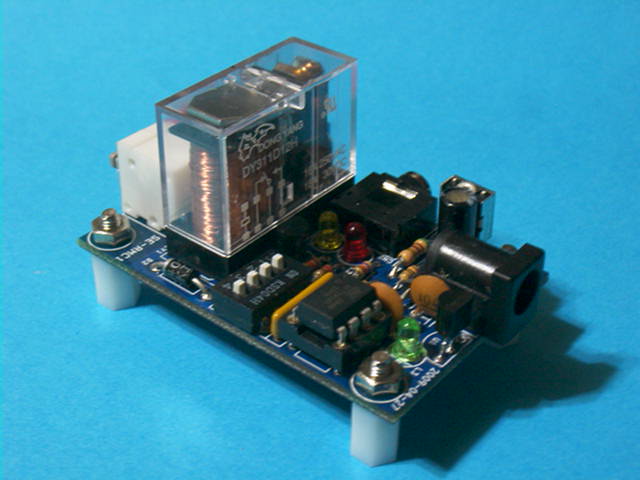

1 개의 릴레이 접점 출력 250V / 16 A의 대용량 릴레이
DIP 스위치에 의하여 16 개 버튼 중 1 개 선택(LG, SAMSUNG)
11 개 토글, 5 개 레벨 (LG, SAMSUNG)

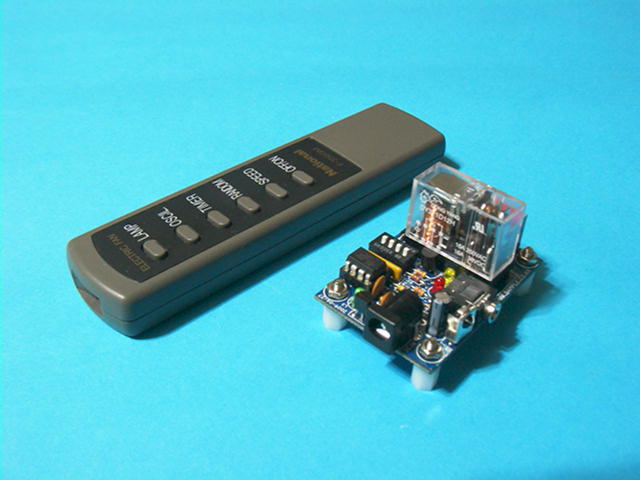

SE-RMC1-M: 미니 리모컨 형: 6 개의 버튼 중 1 개의 신호를 수신하여 출력하며 Dip 스위치에 의하여 6 개 전부 레벨 출력이나 토글 출력으로 선택할 수 있습니다.

SE-RMC1-L: LG 리모컨 신호 16 개중 하나를 수신하여 1 개의 릴레이 신호를 출력합니다. Dip 스위치로 수신을 원하는 버튼을 선택합니다. 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Power의 11 개 키는 토글형으로 출력하며 Channel Up, Channel-Down, Volume-Up, Volume-Down, Menu 의 5 개 키는 레벨형으로 출력합니다.
LG TV 용 리모컨은 전부 사용 가능합니다.

SE-RMC1-S: 삼성 리모컨 신호 16 개중 하나를 수신하여 1 개의 릴레이 신호를 출력합니다. Dip 스위치로 수신을 원하는 버튼을 선택합니다. 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Power의 11 개 키는 토글형으로 출력하며 Channel Up, Channel-Down, Volume-Up, Volume-Down, Menu 의 5 개 키는 레벨형으로 출력합니다.
삼성 TV 용 리모컨은 전부 사용가능합니다.

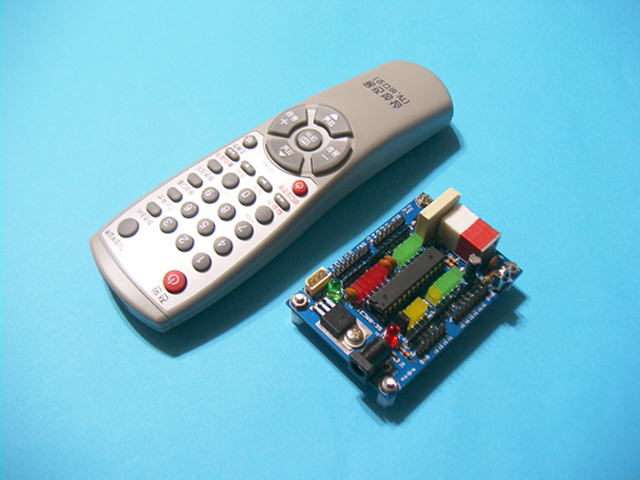

LG, 삼성 리모콘

MINI 리모콘

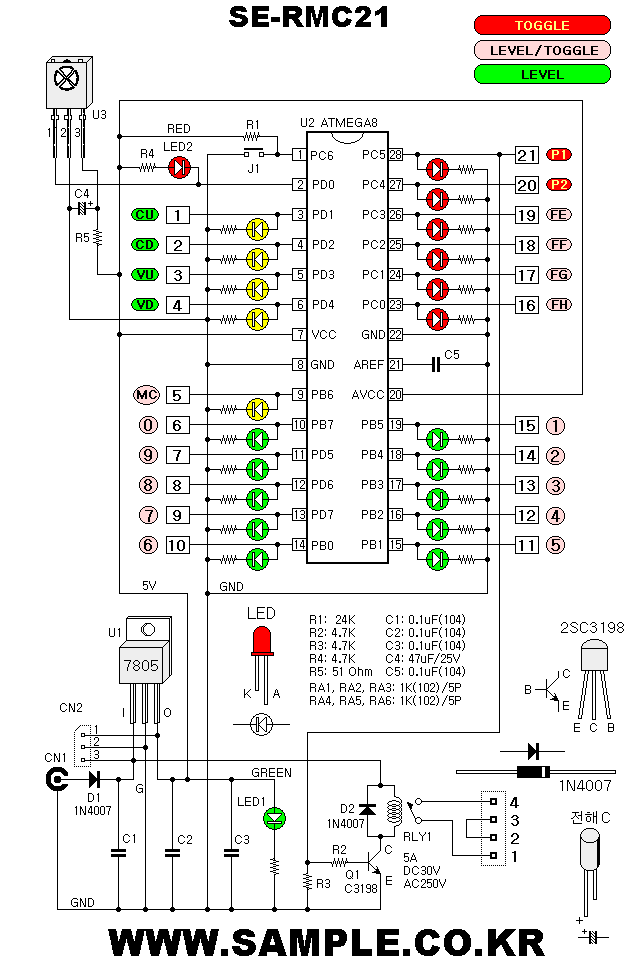

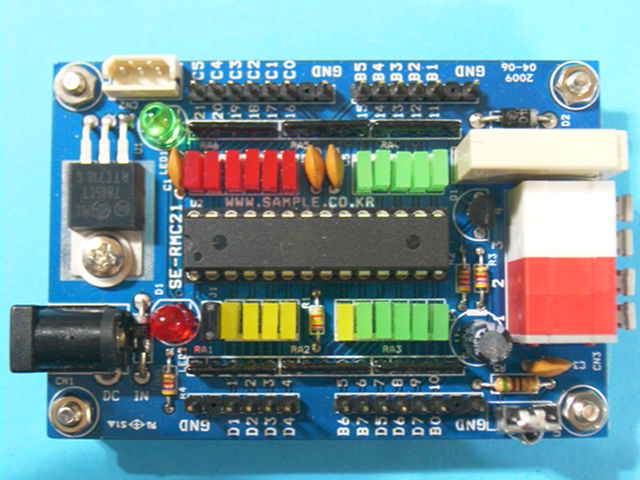

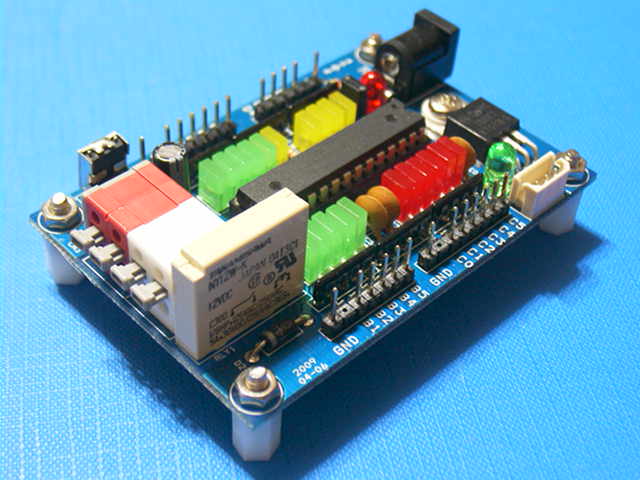

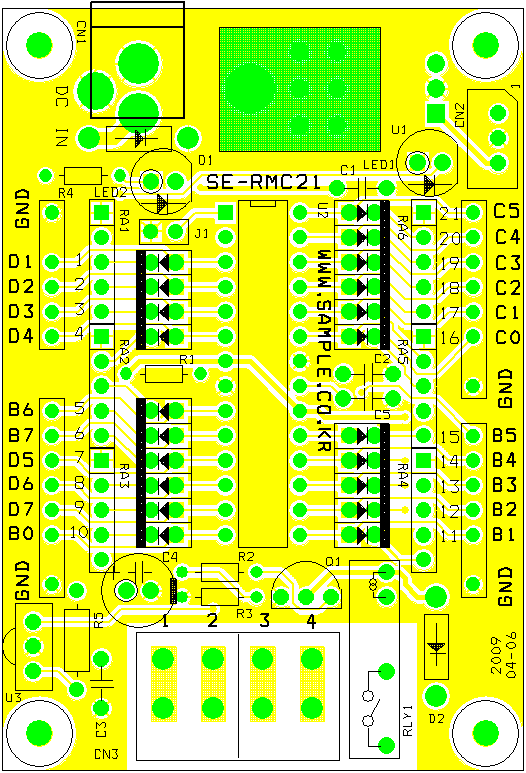

21 개의 리모콘 신호를 출력합니다.
Mode 1(J1 Short): 토글신호 2 개 + 레벨 신호 19 개
Mode 2(J1 Off): 토글신호 16 개 + 레벨신호 5 개

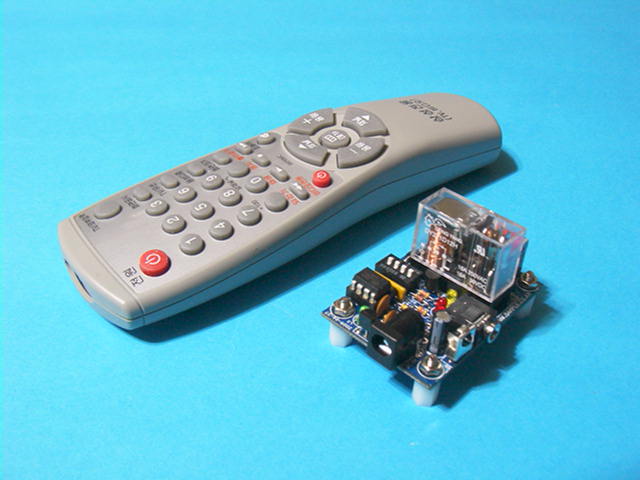

220V / 5A 제어 가능한 릴레이 1 개

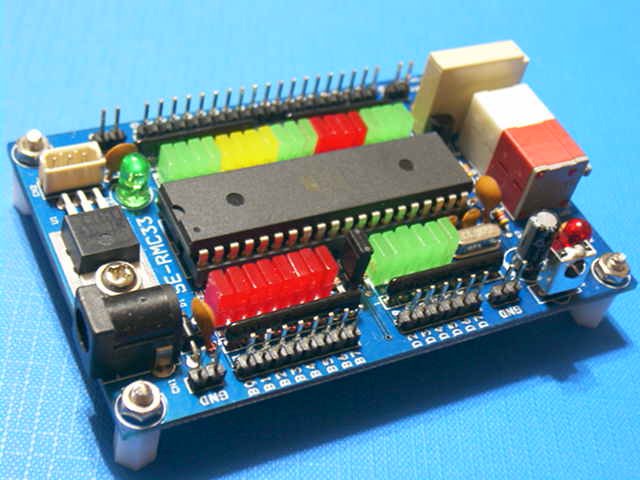

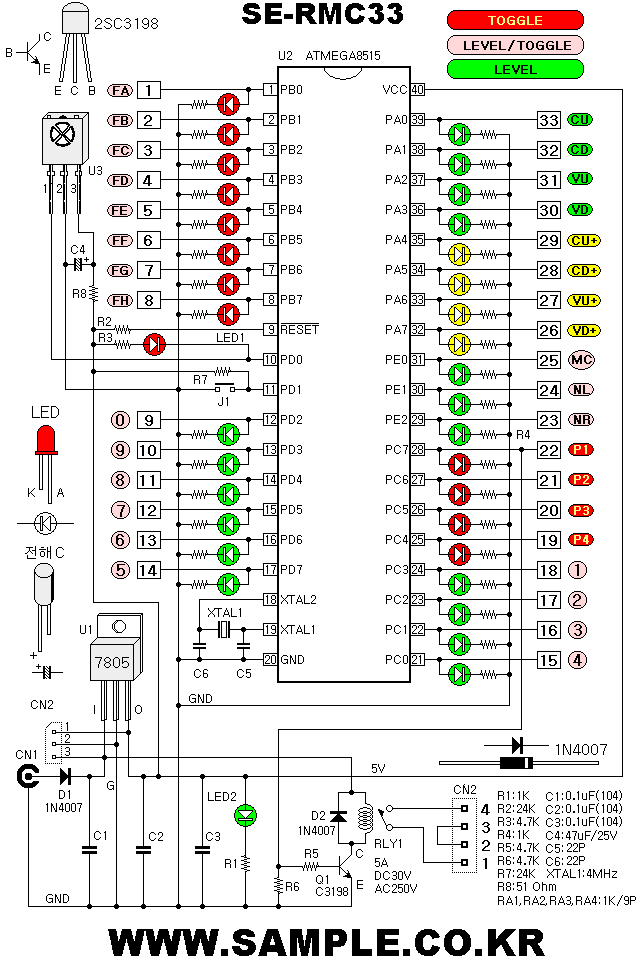

SE-RMC33-L LG TV 리모컨 전용
SE-RMC33-S 삼성 TV 리모컨 전용
SE-RMC33-LS LG-삼성 리모컨 겸용

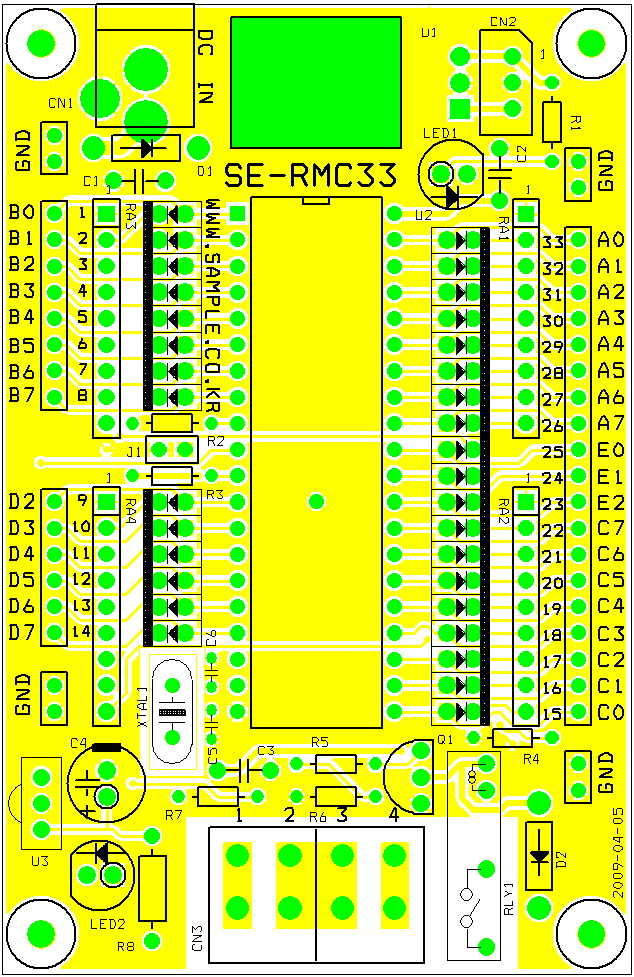

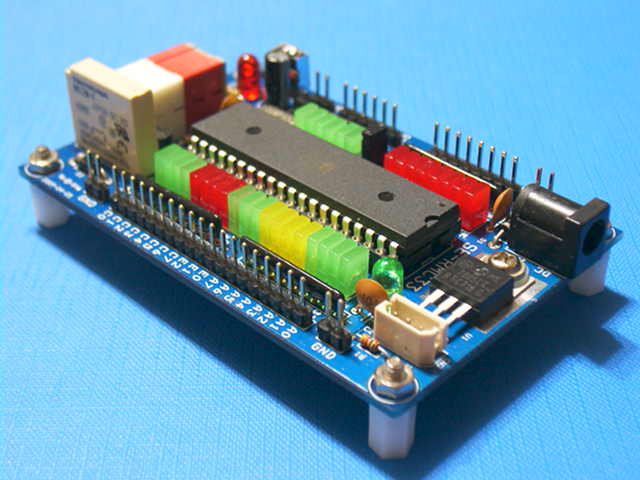

LG 리모콘 전용, 삼성 리모콘 전용, LG-삼성 리모콘 겸용의 3 모델이 있습니다.
Mode 1(J1 쇼트): 토글신호 4 개 + 레벨 신호 25 개 연속 펄스신호 4 개
Mode 2(J1 오픈): 토글신호 28 개 + 레벨신호 1
220V/5A, 30V/5A 제어 가능한 릴레이 1 개

LG 리모콘 전용은 LG 리모콘만 사용 가능합니다. 삼성 TV 리모컨과 혼선을 원하지 않을 때 사용합니다.

삼성 리모콘 전용은 삼성 리모콘만 사용 가능합니다. LG 리모콘과 혼선을 원치 않을 때 사용합니다.

LG-삼성 겸용은 두개의 리모콘 신호를 모두 수신합니다. LG 삼성 리모컨 모두 사용 가능한 편리함이 있습니다만 LG, 삼상 리모컨 중 하나를 고정 선택할 수 없으므로 혼선의 가능성이 없는지 사용환경을 확인하여야 합니다.

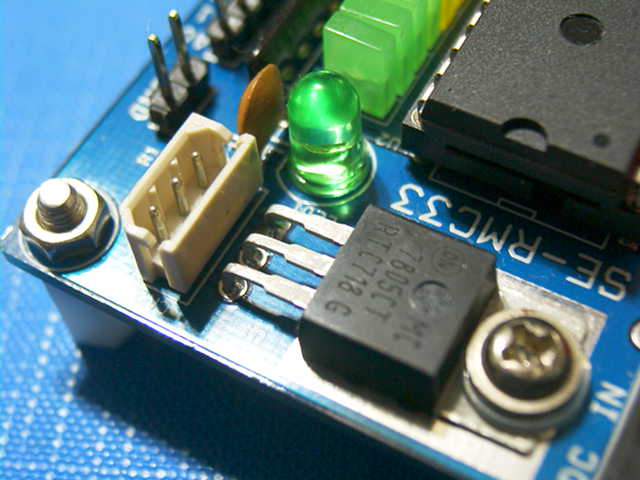

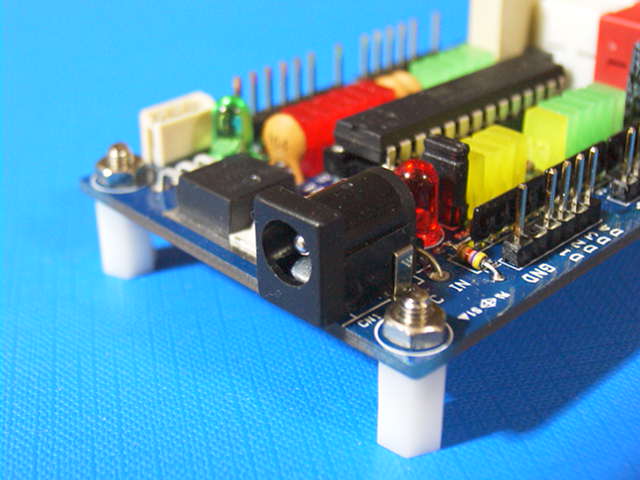

12V DC / 300mA 아답터 (리이어 아답터 9V 사용 가능)를 사용합니다.

J1 점퍼 핀에 의하여 동작 모드 설정
Mode 1(J1 쇼트): 토글신호 4 개 / 레벨 신호 25 개 / CU, CD, VU, VD의 펄스
Mode 2(J1 오픈): 토글신호 28 개 / 레벨신호 1 / CU, CD, VU, VD 의 레벨
CU+, CD+, VU+, VD+ 는 Mode 1 에서 버튼을 누르고 있는 동안 펄스신호가 출력됩니다. 그리고 Mode 2 에서는 CU, CD, VU, VD의 토글 신호가 출력됩니다

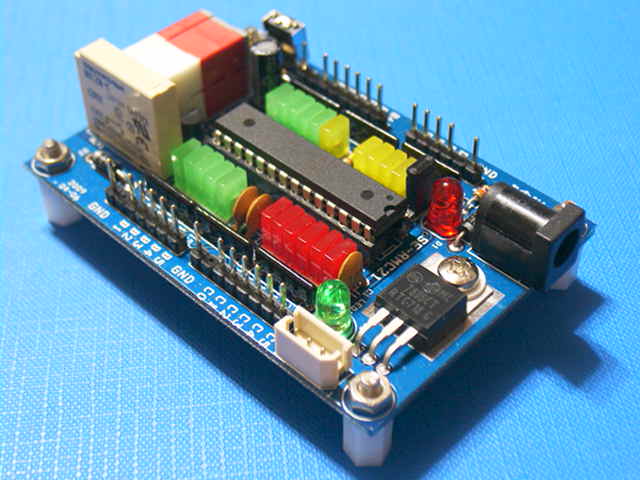

사용자 확장 보드에 전원 공급(아답터 전원, +5V, GND)하기 위한 커넥터가 부착되어 있습니다.

12V 표준 DC 아답터를 사용합니다.

AC220V/3A, DC30V/3A 를 제어(ON/OFF)할 수 있습니다.

SE-RMC33-S :삼성 TV 리모콘

SE-RMC33-L : LG TV 리모콘

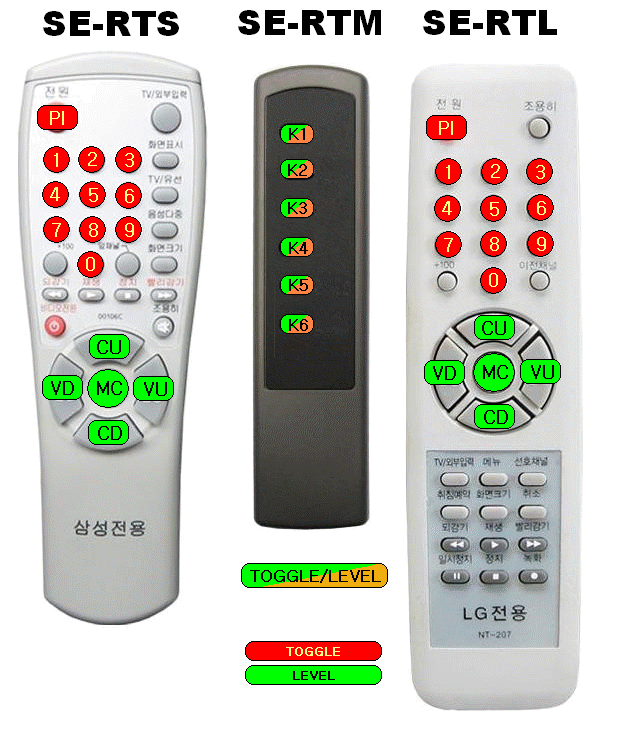

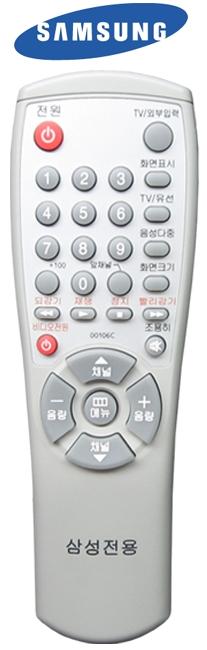

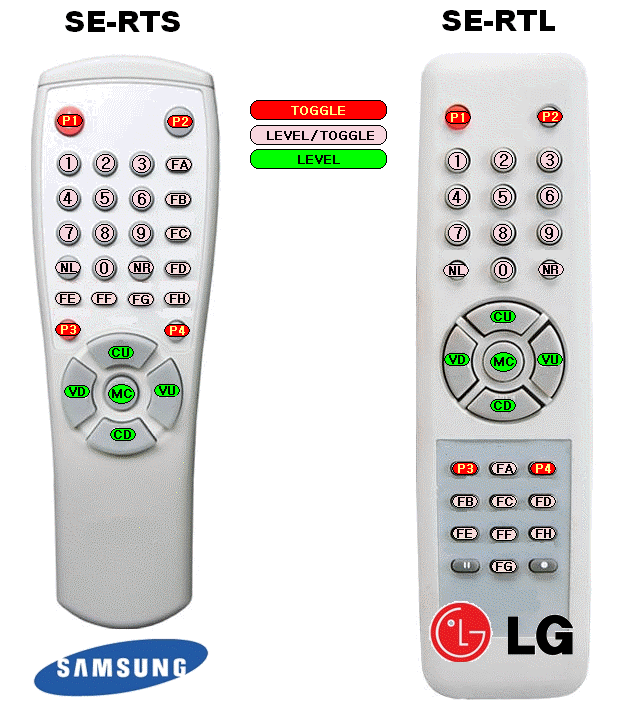

SE-RTS : 삼성전자 전용 리모콘

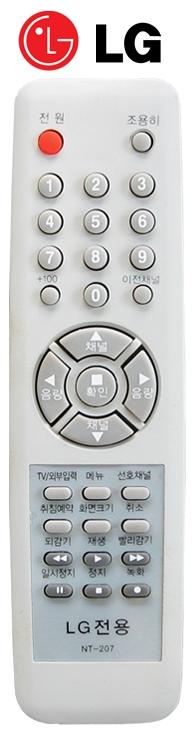

SE-RTL : LG 전자 전용 리모콘

FAQ: 자주 묻는 질문 Q: 토글 신호, 레벨 신호, 펄스 신호는 어떻게 다릅니까? 토글 신호: 리모콘 버튼을 누를 때마다 상태가 반전 됩니다. 일반 리모콘의 TV 의 전원에 해당합니다. 처음 리모콘 버튼을 누르면 ON (5V 출력) 이 되며 다시 누르면 OFF(0V) 가 됩니다. 레벨 신호 : 리모콘의 버튼을 누르고 있는 동안 계속 ON (5V)를 출력합니다. 펄스 신호 : 리모콘 버튼을 누르고 있는 동안 ON(5V) , OFF(0V) 를 빠르게 출력합니다. 1 초의 약 8 개의 펄스가 버튼을 누르고 있는 동안 계속 출력 됩니다. SE-RMC33 에서만 가능하며 CHANEL-UP, CHANEL-DOWN, VOLUME-UP, VOLUME-DOWN 키를 누를 때 출력됩니다. 이 4 개의 버튼은 레벨도 같이 출력됩니다. Q: 가정용 일반 리모콘을 사용 가능 합니까? LG, 삼성 리모콘의 대부분 모델을 사용할 수 있습니다. TV전원, 숫자(0-9), 채널업, 채널다운. 볼륨업, 볼륨다운, 메뉴/확인의 16 개 버튼은 LG, 삼성 리모컨 모두 사용할 수 있습니다. 나머지 버튼은 모델에 따른 기능이 차이가 있으므로 동작하지 않는 버튼도 있습니다. Q: 무설정 만능 리모콘도 사용 가능 합니까? 시중의 TV 메이커에 관계없이 무설정으로 동작하는 리모콘은 LG, 삼성 의 데이터가 이중으로 출력되므로 사용할 수 없습니다. Q: 실외에서 사용됩니까? 리모콘은 실내 사용조건 입니다. 태양광 아래에서는 동작하지 않습니다. Q: LG, 삼성 동시 수신모델(SE-RMC33-LS)에서 LG 나 삼성 신호 하나만을 수신하도록 설정 가능합니까? 안됩니다. LG 삼성 어느 신호이든 출력이 나옵니다. LG 전용, 삼성 전용, LG-삼성 겸용 모델로 구분한 것은 사용자의 리모컨 사용 편리성을 고려한 것입니다. Q: 출력 신호의 이용방법 리모콘 수신기에 사용된 프로세서는 ATmega8, ATmega8515 입니다. High 상태에서 최대 25mA 의 전류 출력이 가능합니다. 반도체 릴레이(JC216 은 220 Ohm 저항필요), 포토 커플러 등은 직접 연결이 가능합니다. 릴레이의 연결은 도면의 예를 참고하여 TR을 사용한 드라이버 회로를 만들거나 ULN2003 과 같은 드라이버 IC 를 사용합니다.
모 델	사 양	가 격(VAT 포함)
SE-RMC1-L	LG 리모콘 16 개 중 1 개 버튼 수신	16,500 원
SE-RMC1-S	삼성 리모콘 16 개 중 1 개 버튼 수신	16,500 원
SE-RMC1-M	MINI 리모콘 6 개 중 1 개 버튼 수신	16,500 원
SE-RMC21-L	LG 리모콘 21 버튼 수신	22,000 원
SE-RMC21-S	삼성 리모콘 21 버튼 수신	22,000 원
SE-RMC33-L	LG 리모콘 29 버튼 수신	29,700 원
SE-RMC33-S	삼성 리모콘 29 버튼 수신	29,700 원
SE-RMC33-LS	LG, 삼성 리모콘 29 버튼 동시 수신	29,700 원
SE-RTL	LG 전자 TV 용 리모콘	6,600 원
SE-RTS	삼성 전자 TV 용 리모콘	6,600 원
SE-RTM	MINI 6 키 리모콘	6,600 원

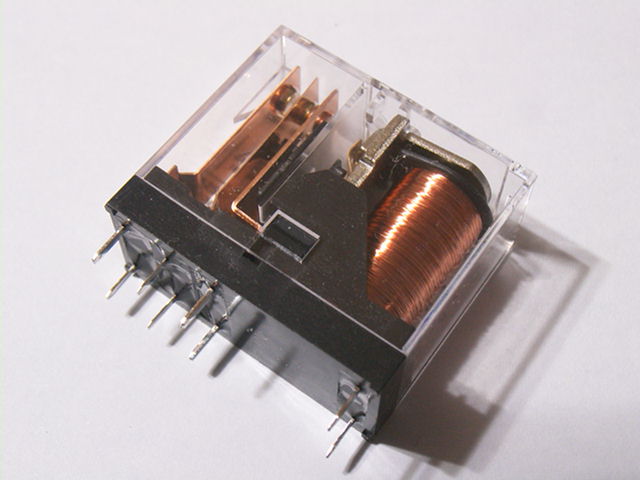

DY311D12H	12v , C 형 접점 릴레이(KOREA) 16A	2,200 원
TNY12WK	12V, A 형 접점 릴레이(JAPAN) 5A	3,300 원
PA-1a-12V	Panasonic 릴레이 5A	2,750 원
PA-1a-SOCKET	릴레이 소켓 (PA-1a-12V 전용)	1,650 원
SE-STE5M	3.5mm 스테레오 5M 연장케이블	6,600 원
SE-STE10M	3.5mm 스테레오 10M 연장케이블	9,990 원
SE-STE20M	3.5mm 스테레오 20M 연장케이블	14,200 원
SE-STE40M	3.5mm 스테레오 40M 연장케이블	22,000 원
SE-IREXT	37.9KHz 확장 IR 센서 모듈	15,400 원
SE-RCU32	프로그램 가능 32 포트 (릴레이 포함되지 않으며 사용가능 릴레이는 TNY12WK, PA-1a-12V 입니다)	33,000 원
SE-RCU32-CPU	프로그램 가능 32 포트 40 Pin CPU - 32 신호 수신/출력 (IR센서, 어레이 x4, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓 포함)	17,600 원
SE-RCU20-CPU	프로그램 가능 20 포트 28 Pin CPU - 20 신호 수신/출력 (IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓 포함)	13,200 원
SE-RCU15-CPU	프로그램 가능 15 포트 20 Pin CPU - 15 신호 수신/출력 (IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓 포함)	11,000 원
SE-RCU9-CPU	프로그램 가능 9 포트 14 Pin CPU - 9 신호 수신/출력 (IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓 포함)	8,800 원
SE-RCU3-CPU	프로그램 가능 3 포트 8 Pin CPU - 3 신호 수신/출력 (IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓 포함)	6,600 원

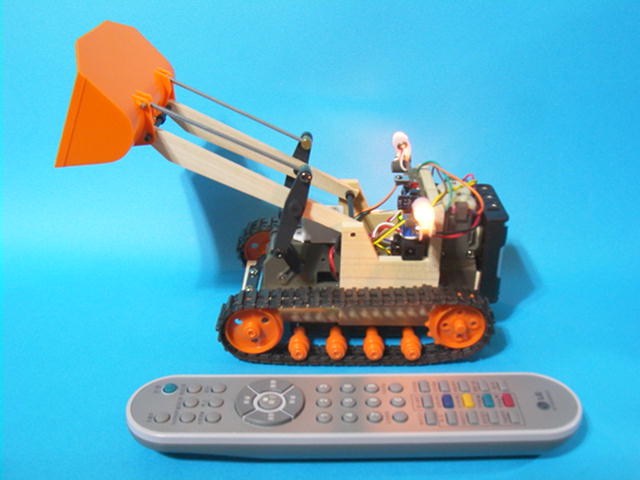

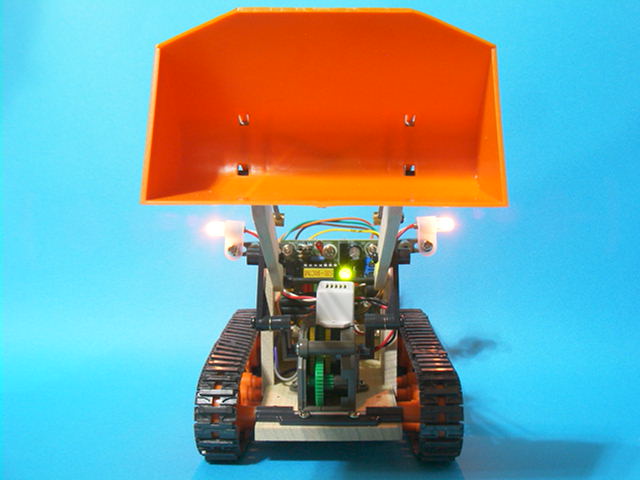

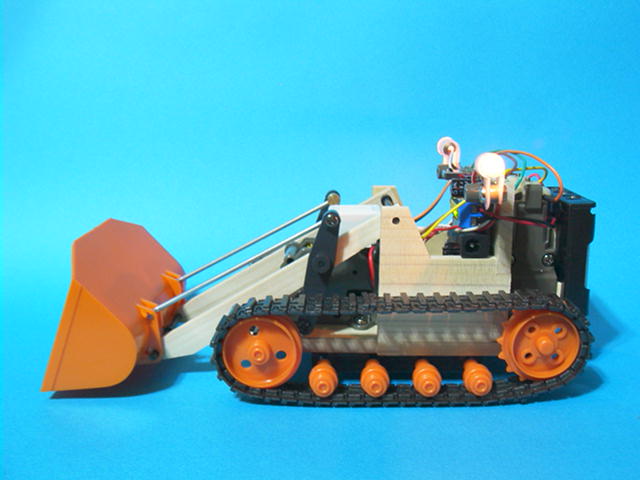

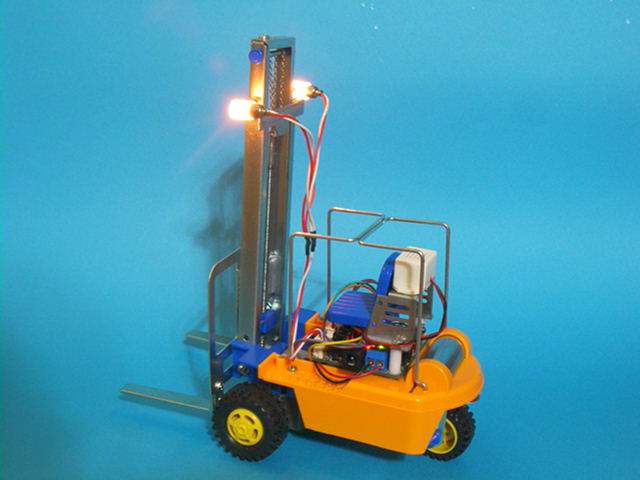

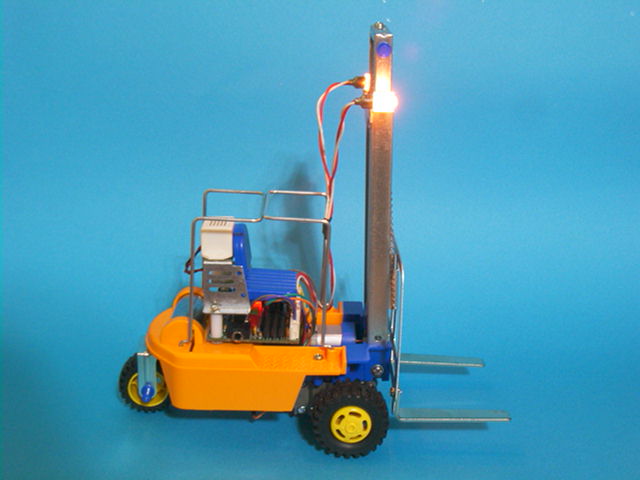

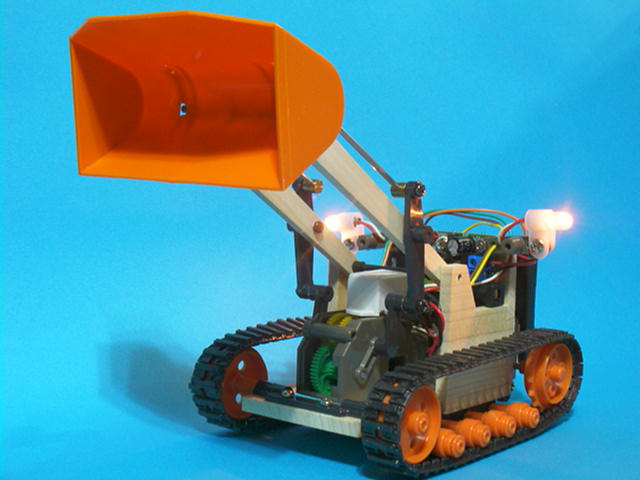

SE-RMC	타미야 응용 리머컨 수신기	25,300 원

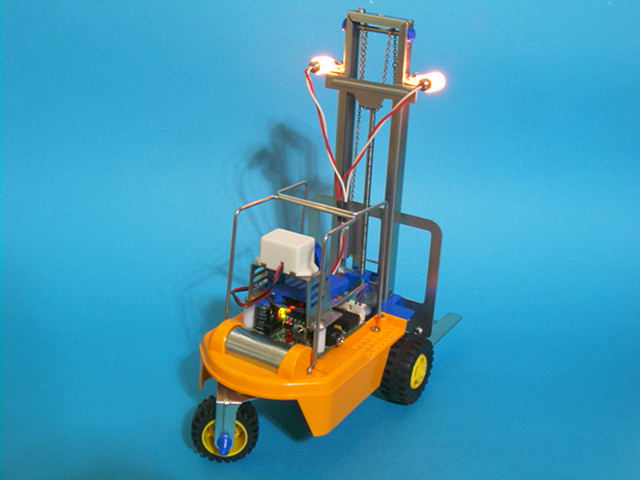

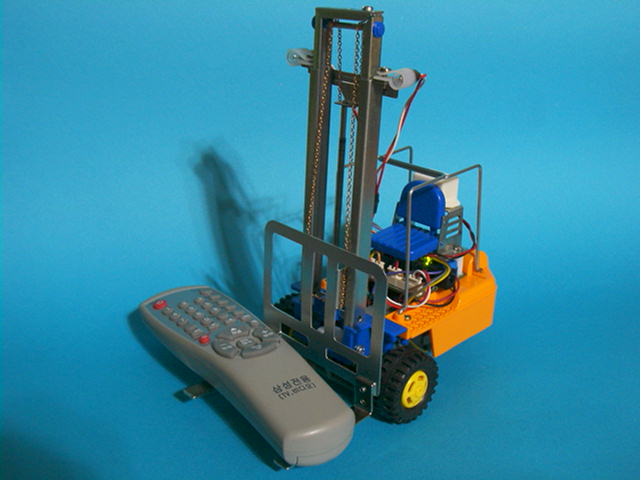

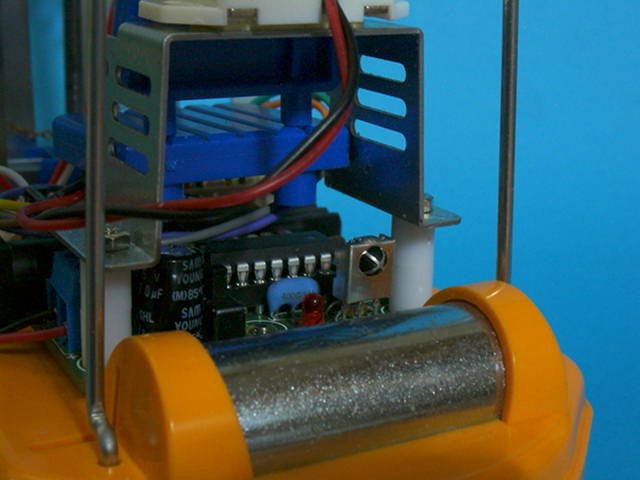

SE-FOLK LIFT-PART	70115 과 SE-RMC 연결용 부품 셋	2,750 원

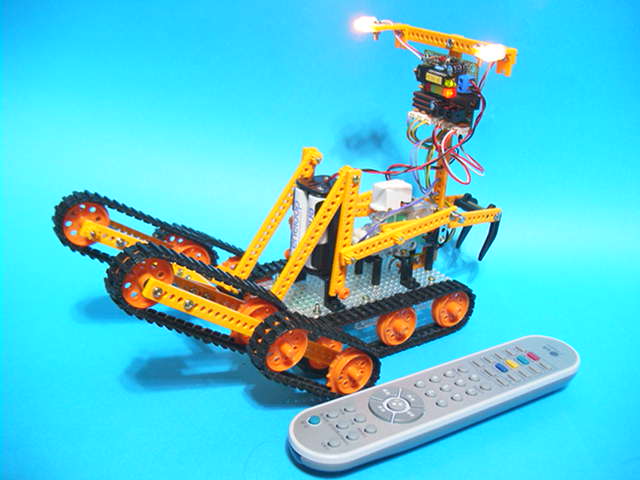

SE-RESCUE-PART	70169 과 SE-RMC를 연결용 부품 셋	2,750 원

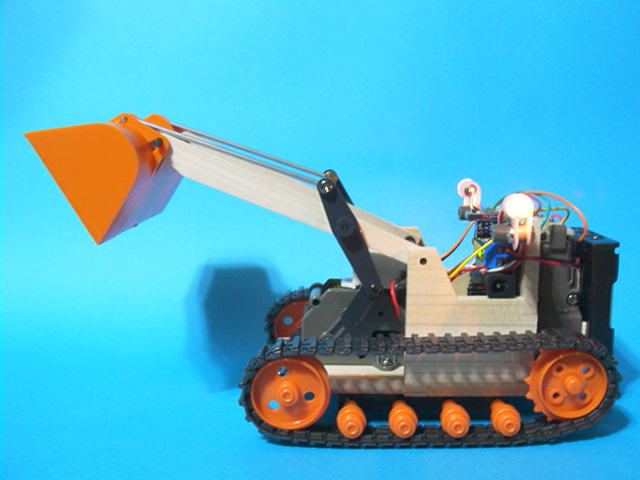

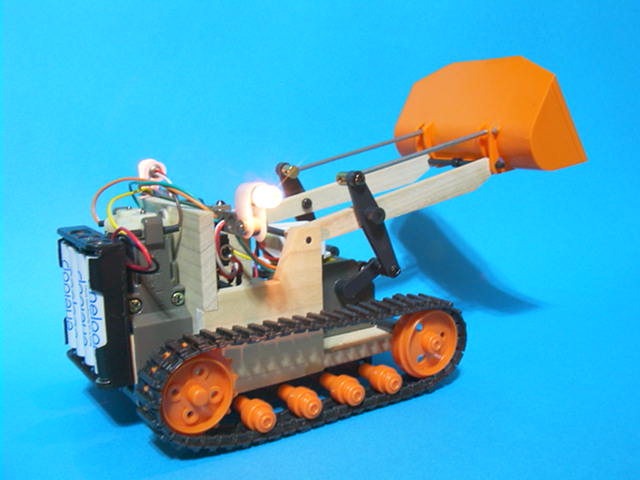

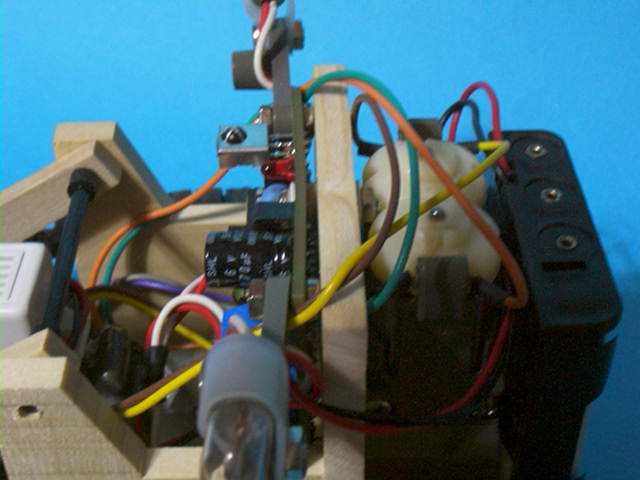

SE-SHOVEL/DOZER-PART	70107 과 SE-RMC를 연결용 부품 셋	2,750 원
