리모컨 수신 조립 KIT

LG/SAMSUNG 리모컨을 그대로 사용할 수 있습니다.
키값과 동작모드를 사용자가 직접 설정 가능합니다.

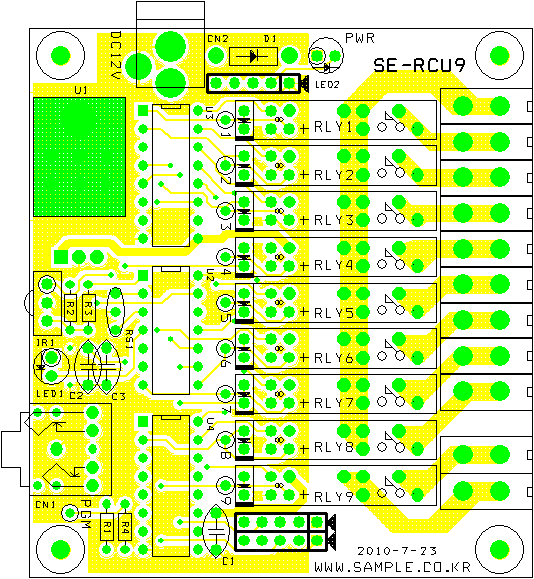

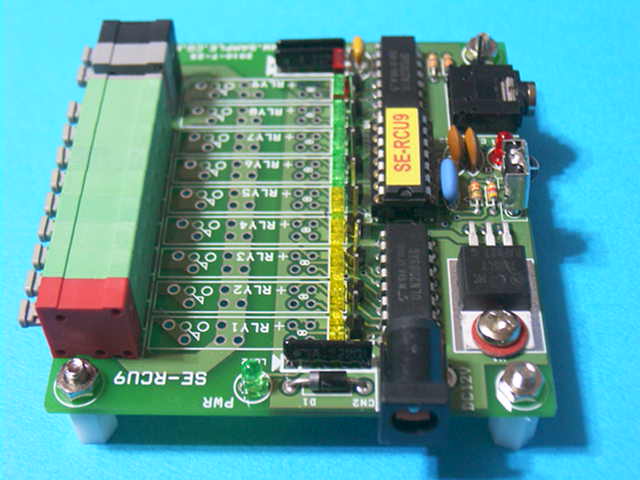

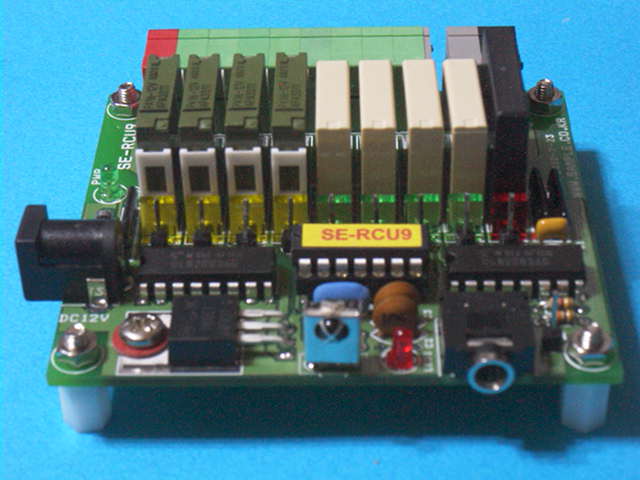

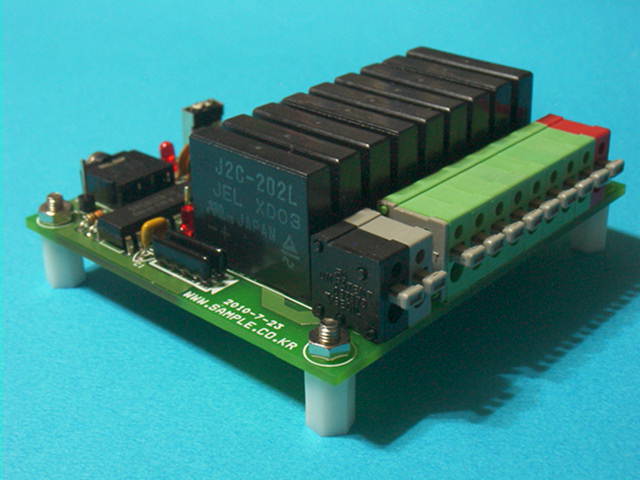

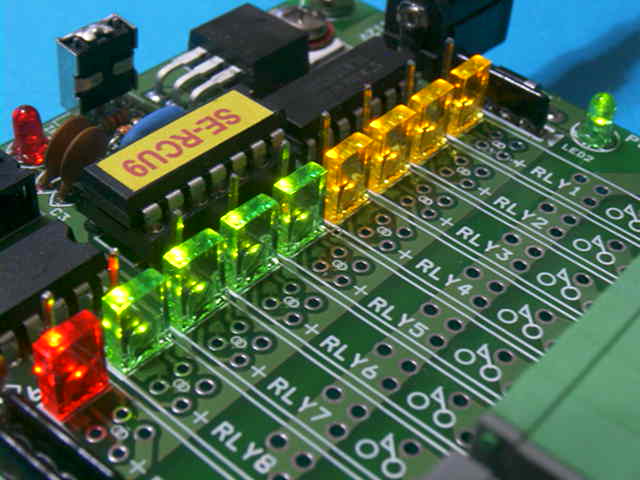

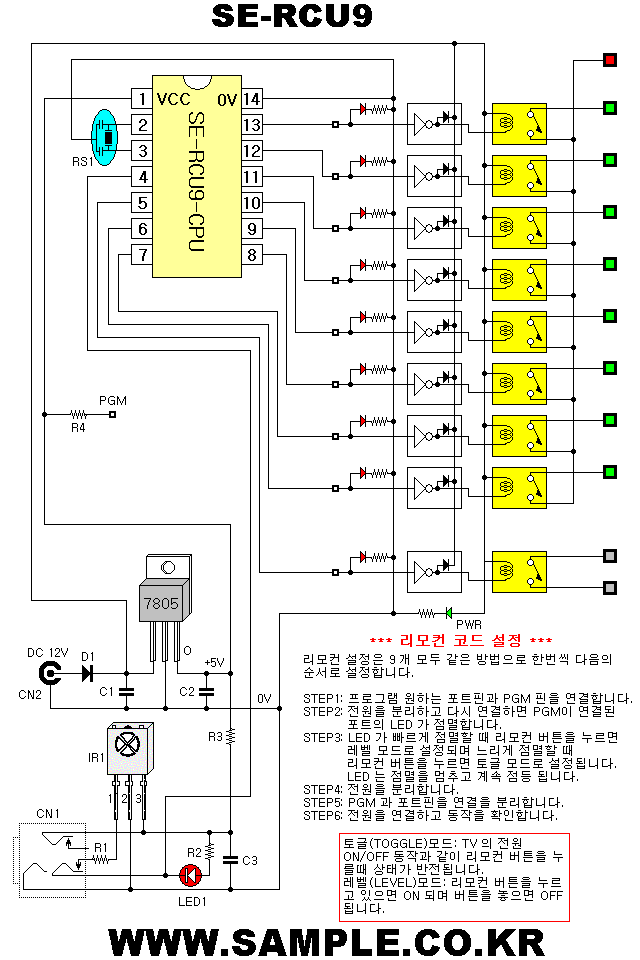

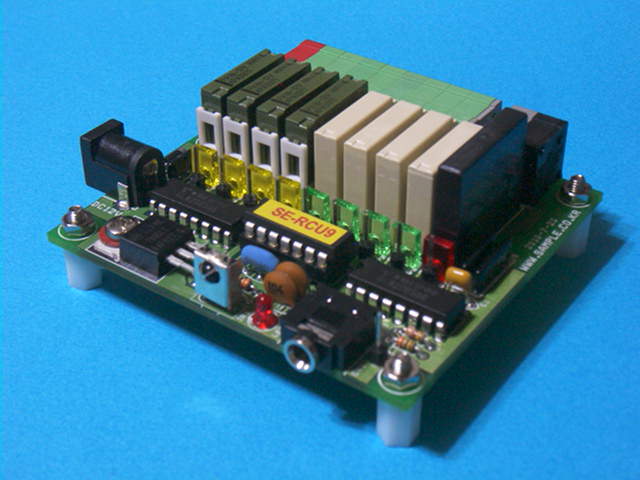

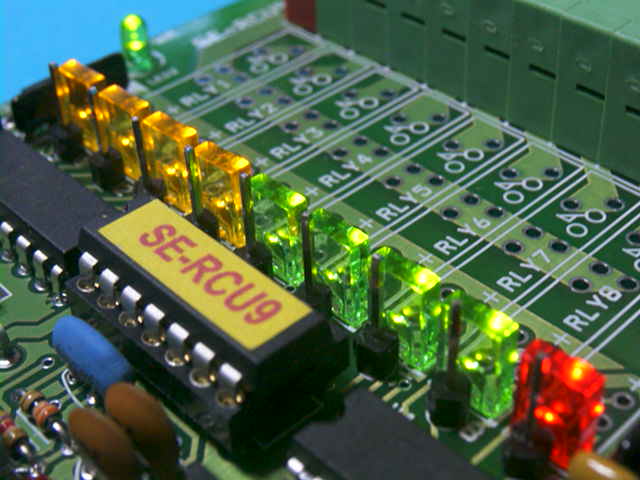

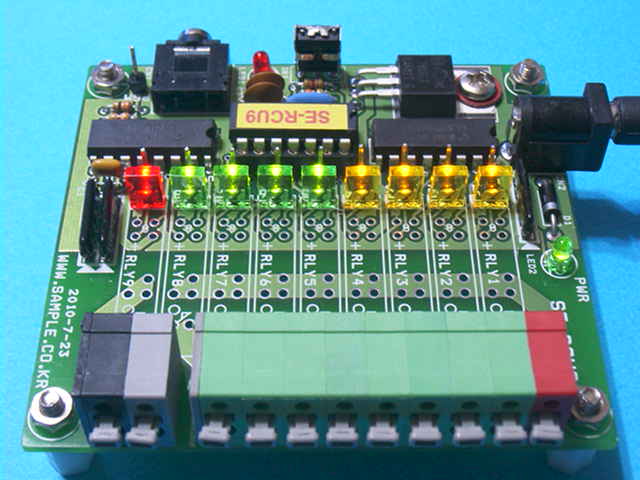

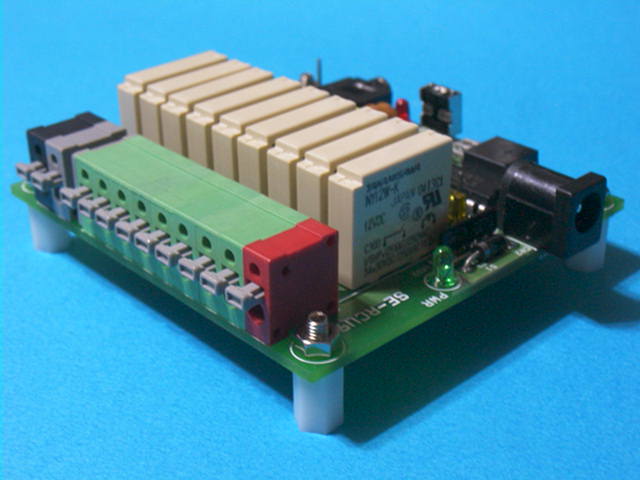

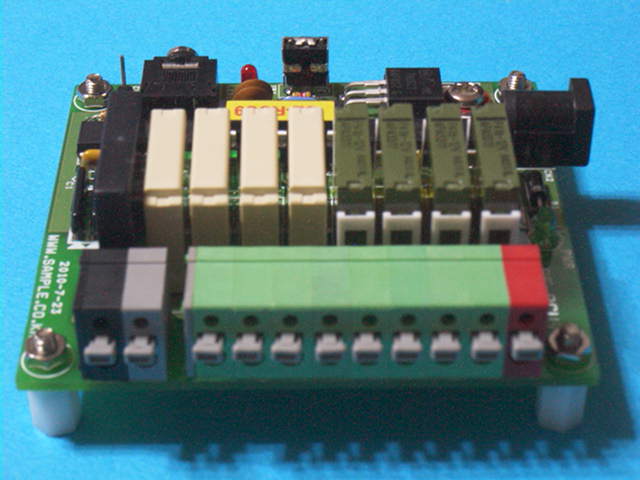

SE-RCU9

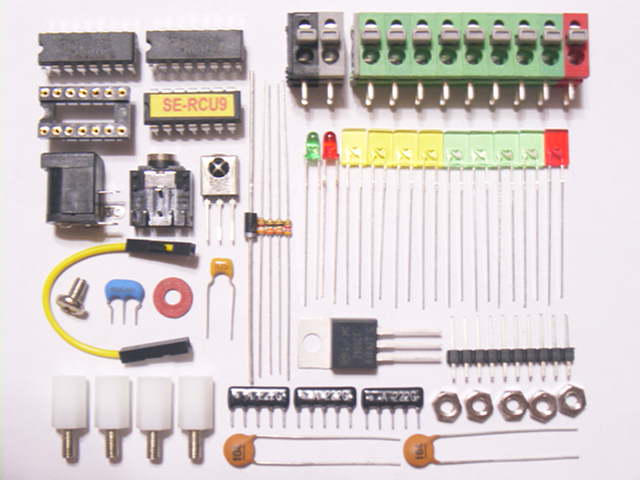

리모컨 조립 KIT

리모콘에 의한 9 개의 릴레이 접점을 출력합니다.
THOSIBA 프로코콜(삼성TV)과 NEC 프로코콜(LG TV) 을 인식합니다.
대다수 중국산 가전제품의 부속 리모컨(NEC포맷)이 사용 가능합니다.
토글 모드 (TV 의 전원 ON/OFF 와 같은 동작)와 레벨모드를 지원합니다.
리모콘 코드를 사용자가 직접 설정 합니다.
SAMSUNG 리모콘과 LG 리모콘을 같이 사용할 수 있습니다.
KEY 프로그램시 토글모드/레벨 모드를 선택합니다.

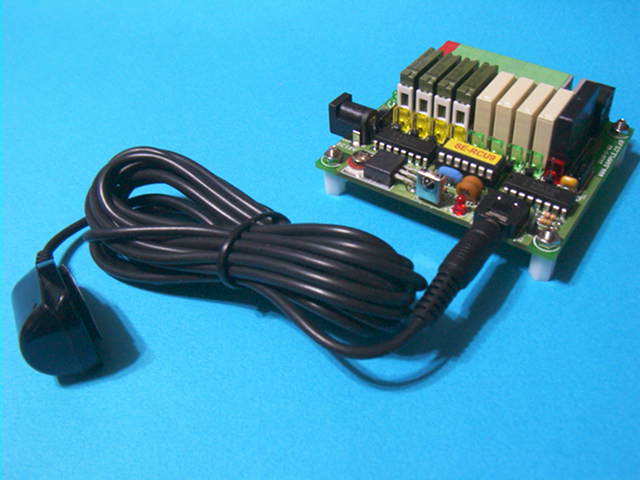

SE-IREXT를 사용하면 설치 장소가 자유로워집니다.

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.

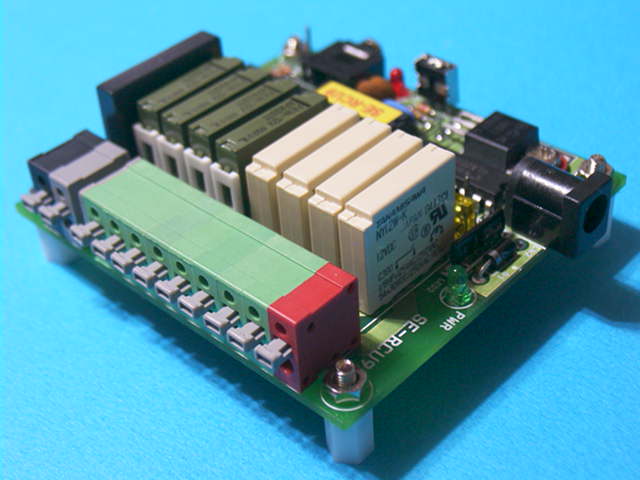

 SE-RCU9 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V, JC202L 반도체 릴레이 선택할 수 있습니다.




SE-RTA(33키) , SE-RTM (6키)를 사용합니다. NEC / THOSIBA 코드를 출력하는 대부분의 중국산 리모컨을 사용할 수 있습니다.

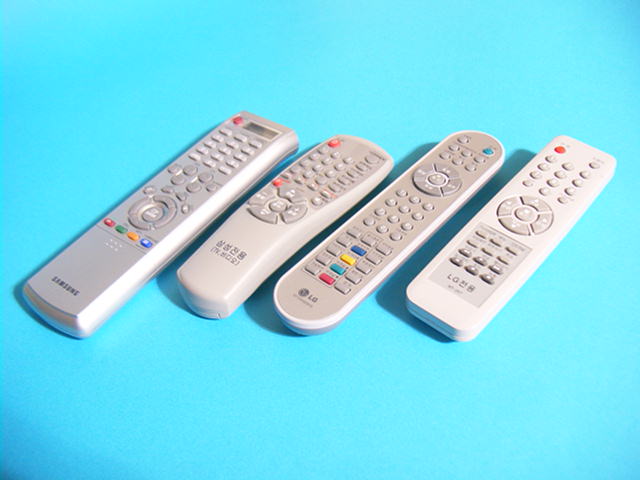

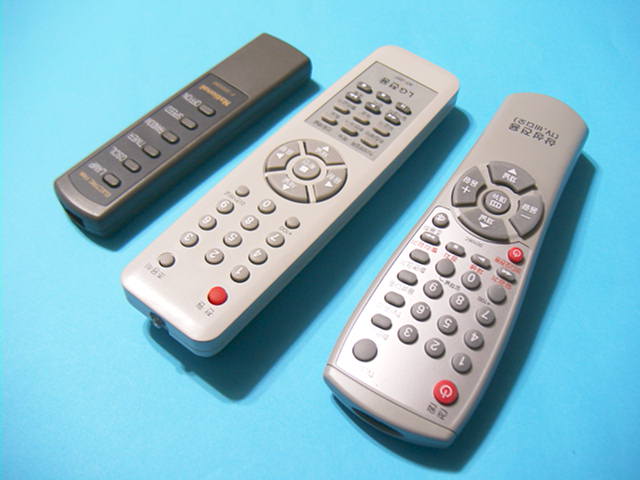

LG/SAMSUNG TV, VTR 에서 사용하는 리모컨을 사용할 수 있습니다.

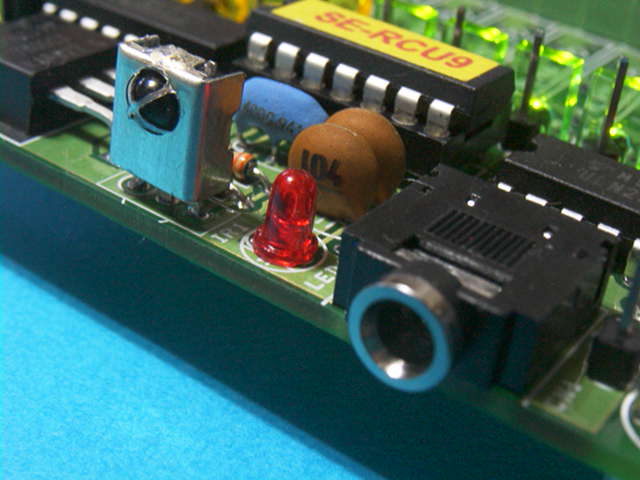

IR-EXT 를 사용하여 수신센서 위치를 자유롭게 설치할 수 있습니다.

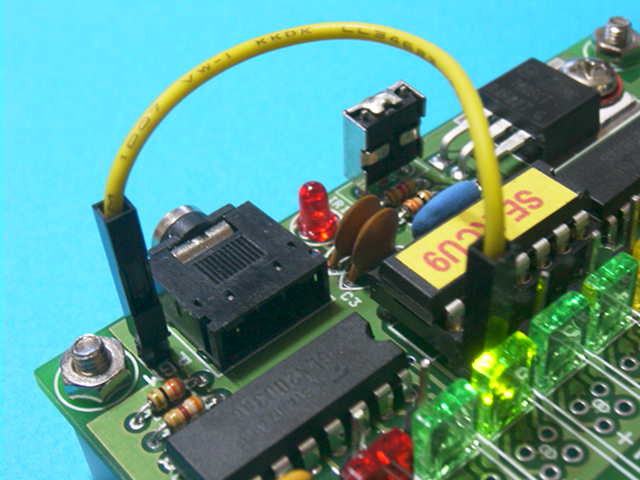

PGM 핀과 포트핀을 연결하여 리모컨 키와 동작 모드를  프로그램 합니다.

*** 리모컨 코드 설정 아주 쉽습니다. ***

리모컨 키값과 동작모드(레벨, 토글) 설정은 다음과 같은 순서로 합니다.

STEP 1 : 설정 원하는 릴레이 포트 핀과 PGM 을 첨부한 점퍼 와이어로 연결합니다.

STEP 2 : 아답터 전원을 분리하고 잠시 후 아답터 전원을 다시 연결합니다.

STEP 3 : 릴레이 동작 표시 LED가 점멸합니다. 빠른 점멸과 느린 점멸을 반복합니다.
           빠르게 점멸할 때 리모컨 버튼을 누르면 레벨 모드로, 느리게 점멸할 때 리모컨
           버튼을 누르면 토글 모드로 설정됩니다.
           버튼을 누르고 나면 LED 가 점멸을 멈추고 연속 점등합니다. 만일 리모컨 버튼을
           누른 후에도 계속해서 LED 가 점멸 한다면 리모컨에 건전지가 없거나
           NEC 또는 THOSHIBA 코드의 리모컨이 아닙니다.

STEP 4: 연결된 점퍼 와이어를 분리합니다.
STEP 5: 아답터 전원을 분리하고 잠시 후 다시 아답터 전원을 연결합니다.
             리모컨 버튼을 눌러 제대로 프로그램 되었는지 확인 합니다.

**** 리모컨 호환성 ****

SONY, PHILIPS 리모컨은 코드 프로토콜이 다르므로 사용할 수 없으며 무설정 만능 리모컨은 2 중으로 출력(LG, SAMSUNG 신호 동시출력)되므로 사용할 수 없습니다.



릴레이

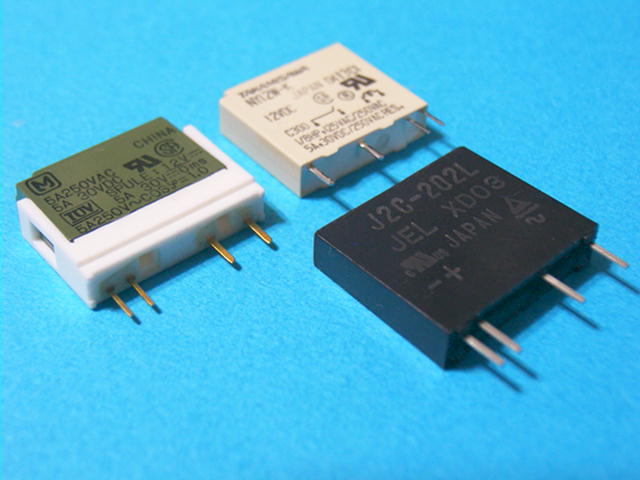

릴레이는 기계식 릴레이 2 종과 반도체 릴레이 1 종류를 사용할 수 있습니다.

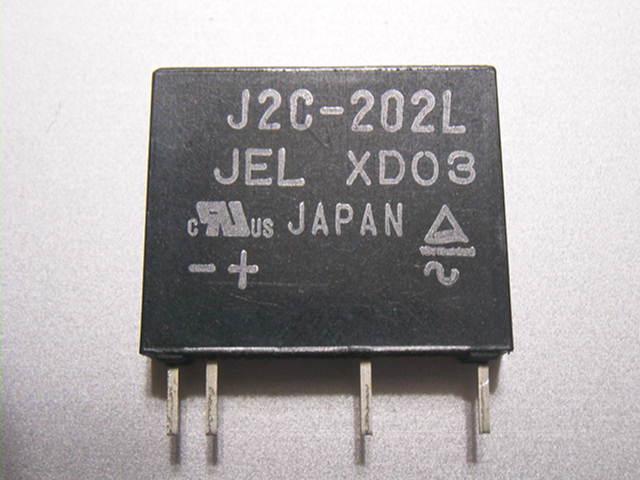

J2C-202L

기준전원전압 : 240 V (264 V Max) V
최대부하전류 : 2.0 A
반복피크전압 : 600 V
반복 피크전류 : 6 A
On 상태 드롭전압 : 1.5 V
입력전압 범위: 4.5 - 8 V
입출력 절연전압 : 4,000 V ( 1 분간 )
입출력 절연저항 : 100M Ohm 이상 (DC500 V)
동작온도 : -25 -  +100도
Turn On / Off 시간 : 1/2Cycle + 1mS이하
제로 크로스 기능 : 有
국제 규격 : C-UL

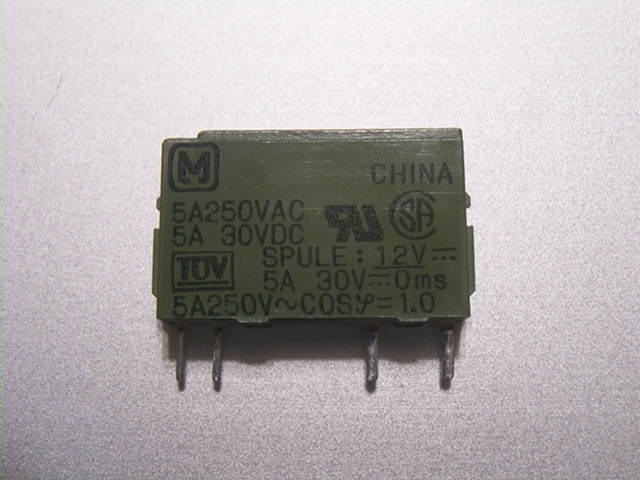

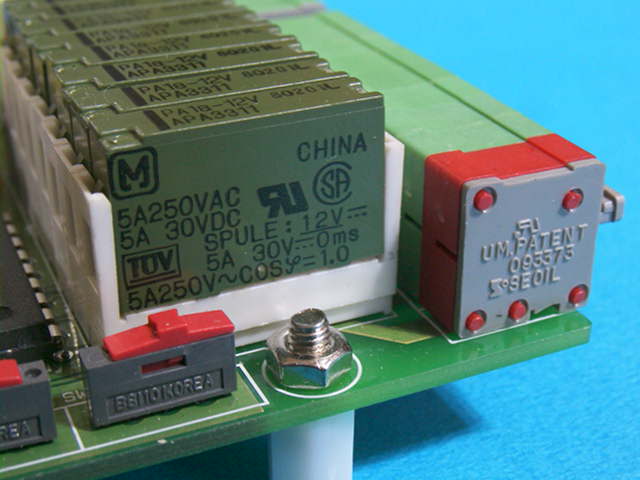

PA-1a-12

PANASONIC  릴레이입니다. AC250V / DC30V 에서 5A 용량입니다.

소켓을 사용할 수 있습니다.

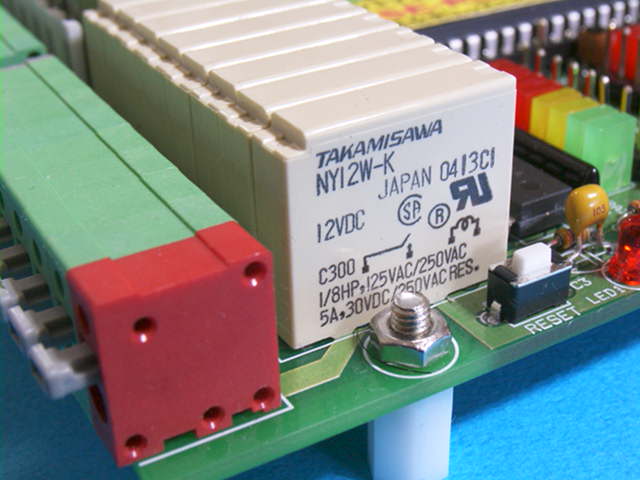

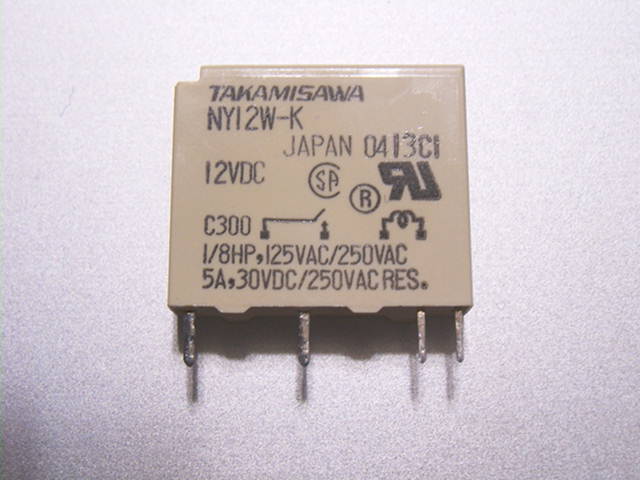

NY12W-K

TAKAMISAWA 릴레이 입니다.  AC250V / DC30V 에서 5A 용량입니다.

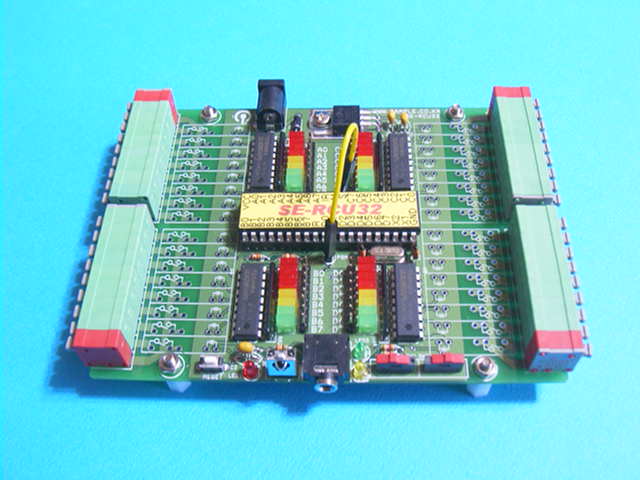

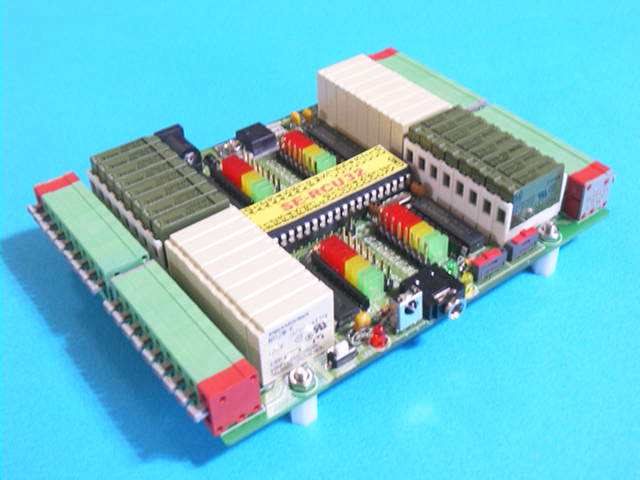

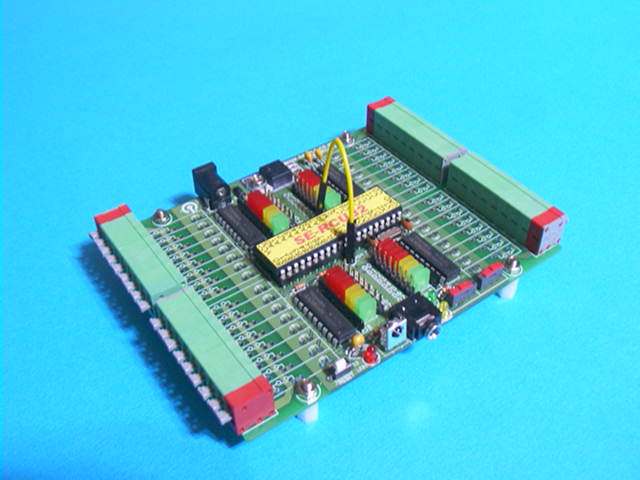

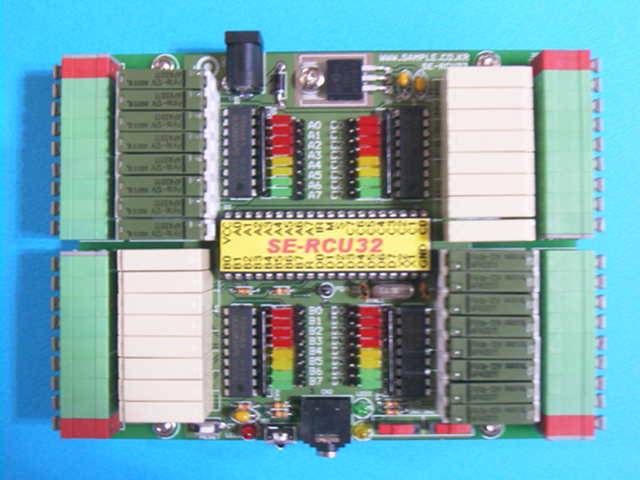

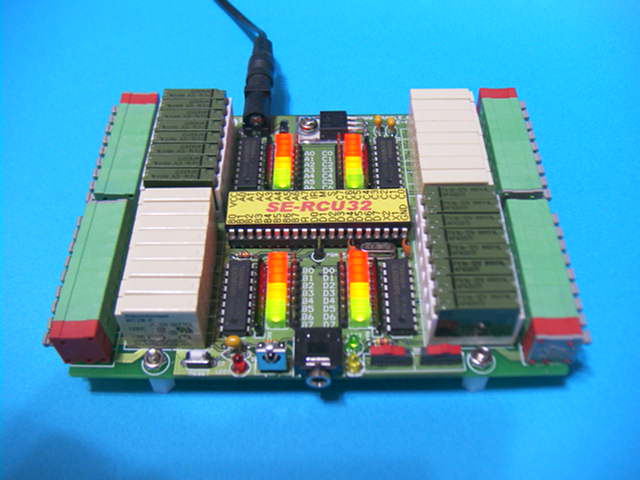

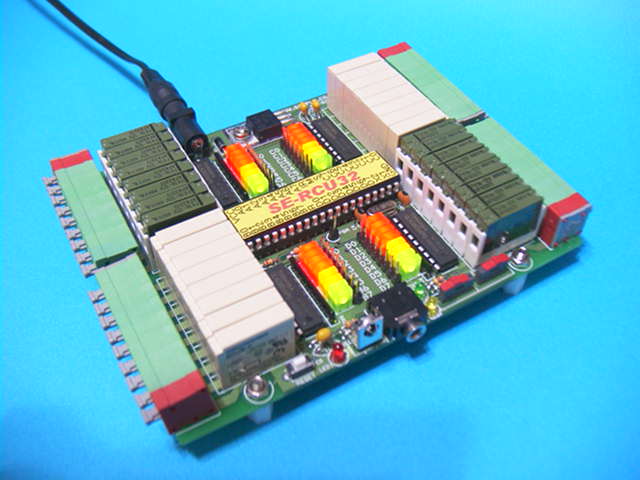

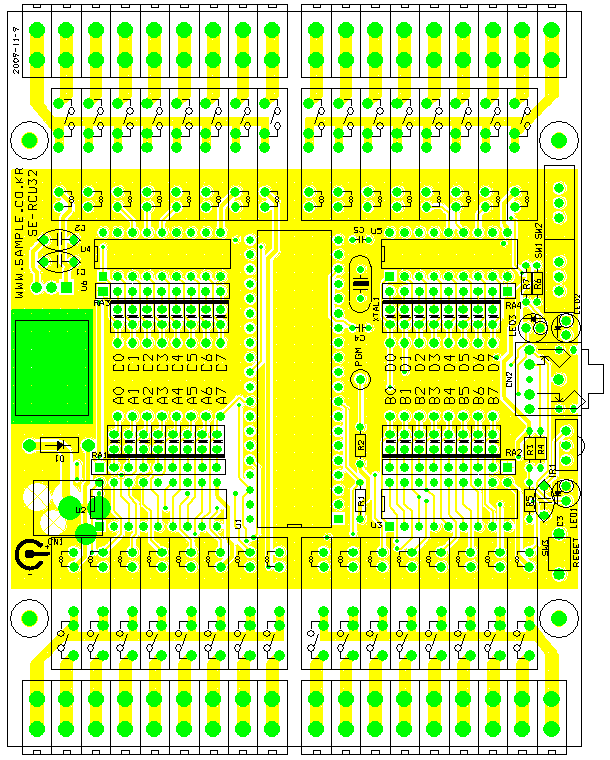

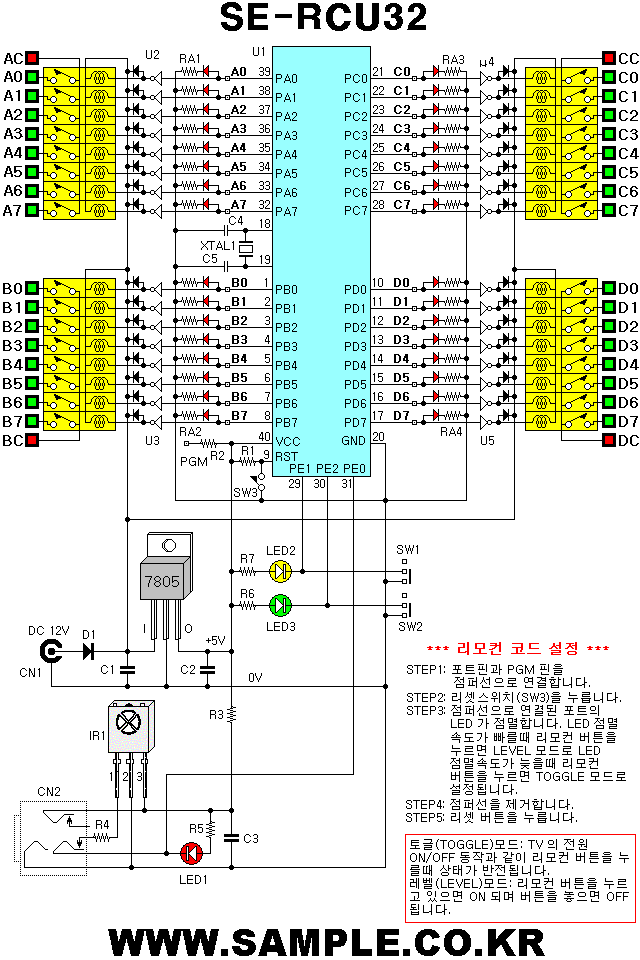

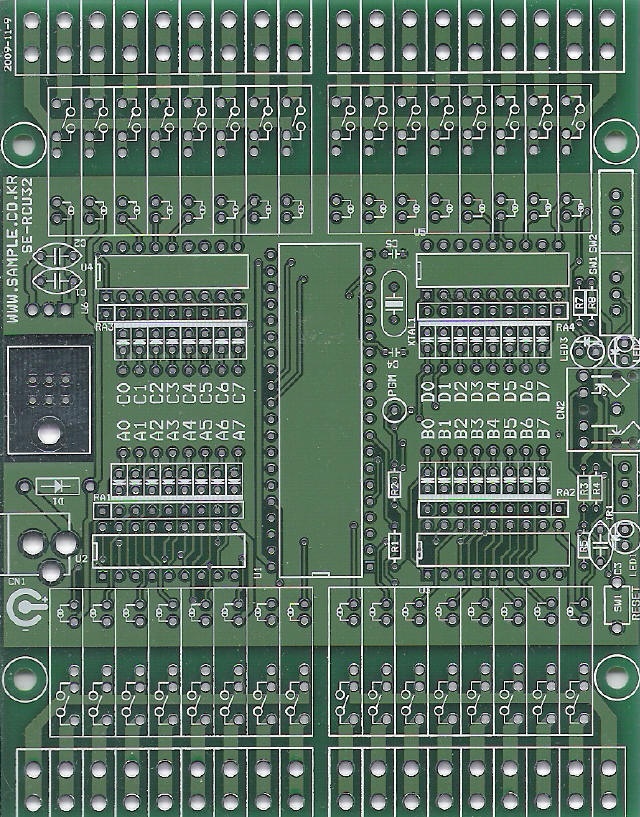

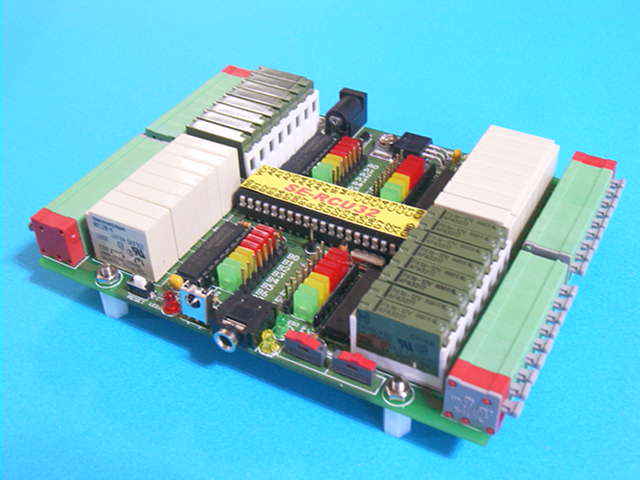

SE-RCU32
리모컨 조립 KIT

리모콘에 의한 32 개의 릴레이 접점을 출력합니다.
THOSIBA 프로코콜(삼성TV)과 NEC 프로코콜(LG TV) 을 인식합니다.
토글 모드 (TV 의 전원 ON/OFF 와 같은 동작)와 레벨모드를 지원합니다.
리모콘 코드를 사용자가 직접 설정 합니다.
SAMSUNG 리모콘과 LG 리모콘을 같이 사용할 수 있습니다.
대다수 중국산 가전제품의 부속 리모컨(NEC포맷)이 사용 가능합니다.
KEY 프로그램시 토글모드/레벨 모드를 선택합니다.

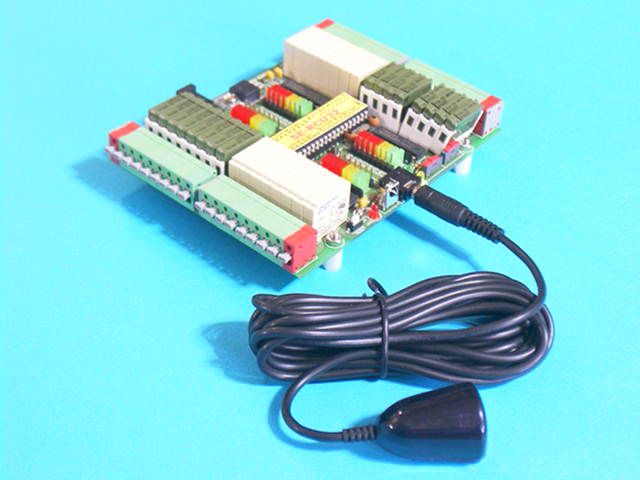

SE-IREXT를 사용하면 설치 장소가 자유로워집니다.

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.


SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.


SE-RTA(33키) , SE-RTM (6키)를 사용합니다. NEC / THOSIBA 코드를 출력하는 대부분의 중국산 리모컨을 사용할 수 있습니다.

고감도의 적외선 센서 모듈을 사용하였습니다.

LG/SAMSUNG TV, VTR 에서 사용하는 리모컨을 사용할 수 있습니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

20 개 이상 주문시 CPU만 판매 가능합니다.

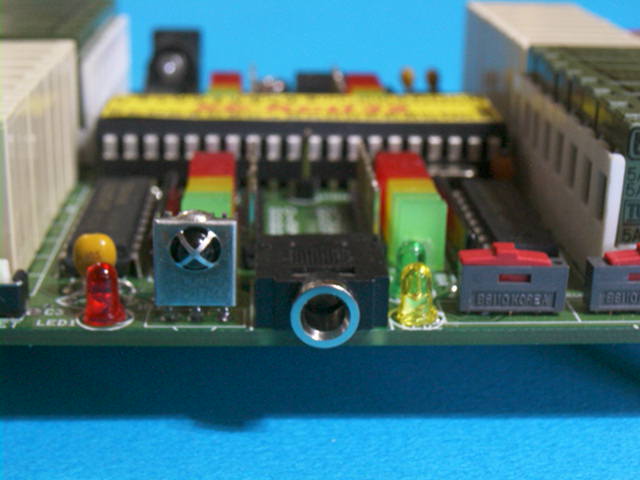

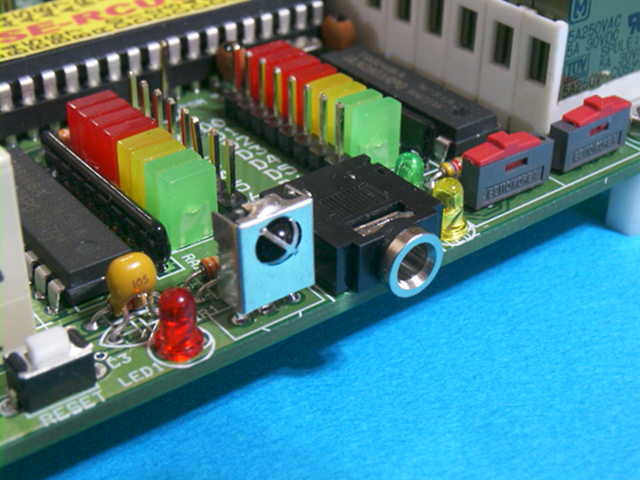

적외선 센서를 외장으로 확장 가능한 3.5mm 표준 스테레오 커넥터

동작 전원은 릴레이 전압에 따릅니다. 12V 릴레이 사용시 DC 12V 를 연결합니다.

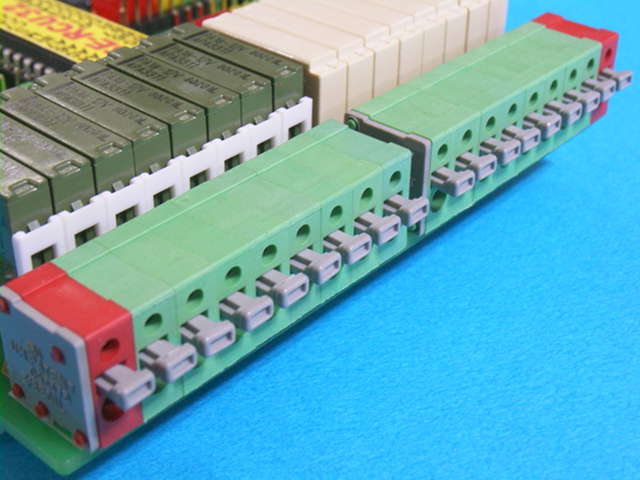

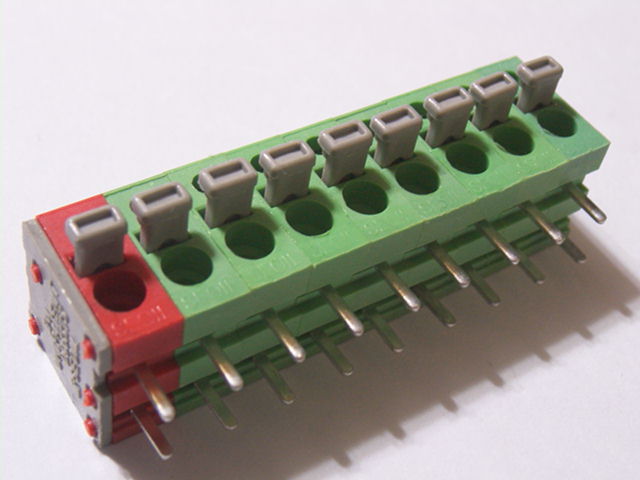

누름식 단자대를 사용하여 배선작업이 쉽습니다. 적색 단자대는 릴레이 공통입니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

SE-IREXT 를 사용하면 설치 장소가 자유로워 집니다.

슬라이드 스위치는 사용하지 않습니다.

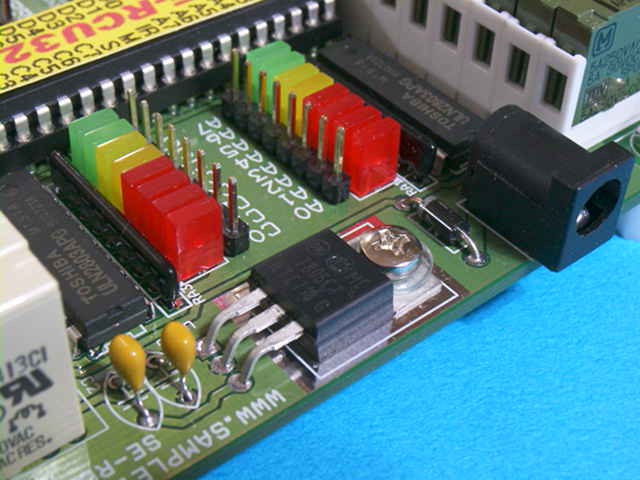

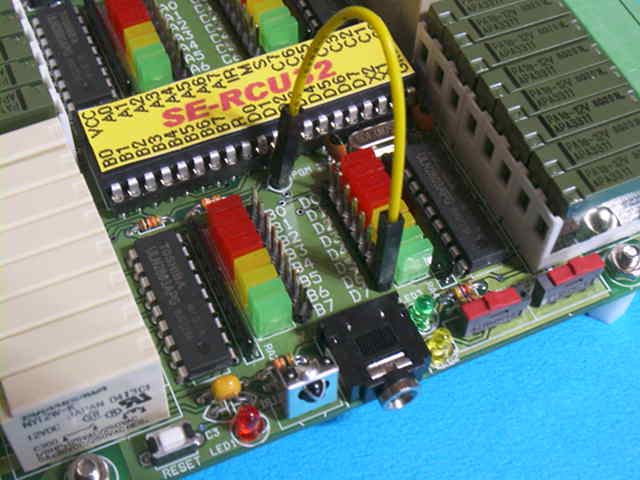

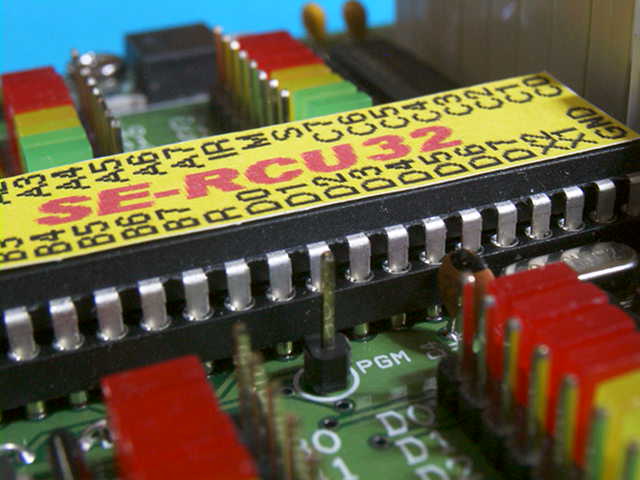

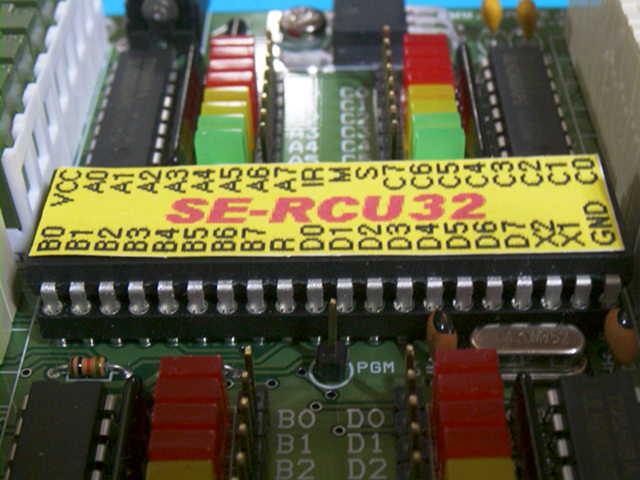

프로그렘 핀(PGM)

*** 리모컨 코드 설정 아주 쉽습니다. ***

리모컨 키값과 동작모드(레벨, 토글) 설정은 다음과 같은 순서로 합니다.

STEP 1:
설정하기 원하는 포트와 PGM 을 위 그림과 같이 점퍼 선으로 연결합니다.

STEP 2:
리셋 스위치를 누릅니다. 이때 점퍼선이 연결된 포트에 LED 가 점멸합니다. 빠르게 점멸 동작과 천천히 점멸 동작을 반복 합니다. 빠르게 점멸할 때 리모컨 버튼을 누르면 레벨(LEVEL) 모드로 천천히 점멸할 때 리모컨 버튼을 누르면 토글(TOGGLE)모드로 설정됩니다. 리모컨 버튼을 누르면 LED 의 점멸을 멈추고 계속 점등됩니다.

STEP 3:
연결한 점퍼선을 제거 합니다.

STEP 4:
리셋 버튼을 누릅니다. 설정이 잘 되었는지 리모컨 버튼을 눌러 동작을 확인합니다.


* 출하시 테스트를 위하여 A0-A7, C0-C7 은 LG TV 리모컨으로  B0-B7, D0-D7 은 SAMSUNG TV 리모컨 신호로 프로그램 되어 있습니다.
* NEC 프로토콜을 사용하는 대부분의 중국산 가전제품 부속 리모컨이 사용 가능합니다.

* LG 리모컨과 SAMSUG 리모컨 신호를 자동 선별합니다. 한개의 출력 포트에 대하여 2 개의 리모컨 신호를 설정할 수 없습니다. (예를 들면 A0 릴레이에 SAMSUNG TV POWER와 LG TV POWER 를 동시에 사용하도록 설정할 수 없습니다.)

**** 리모컨 호환성 ****
* SONY, PHILIPS 리모컨은 코드 프로토콜이 다르므로 사용할 수 없으며 무설정 만능형 리모컨은 2 중으로 출력(LG, SAMSUNG 신호 동시출력)되므로 사용할 수 없습니다.


SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

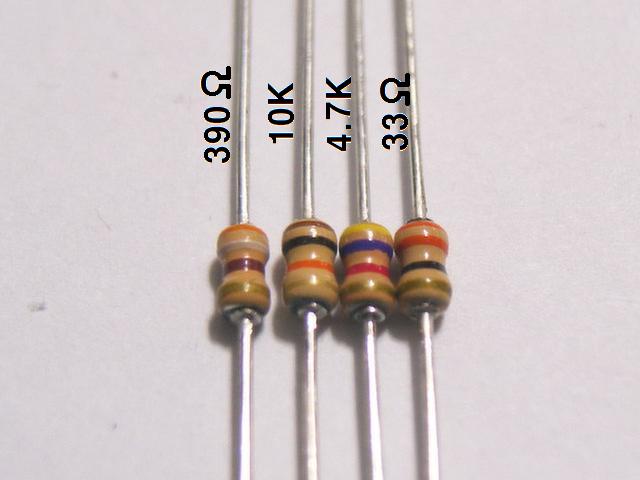

SE-RCU32 의 기본 구성입니다. 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

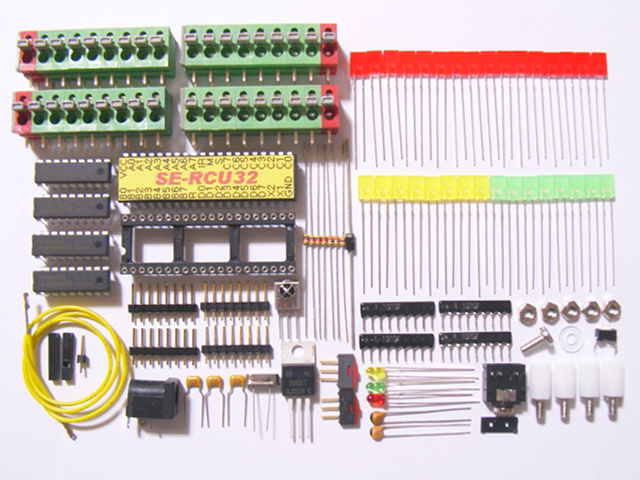

SE-RCU32 의 기본 구성입니다. 릴레이, 소켓은 별도 구입하여야 합니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

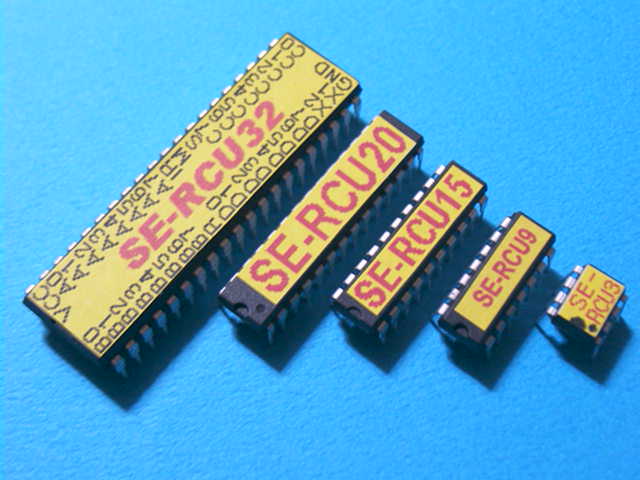

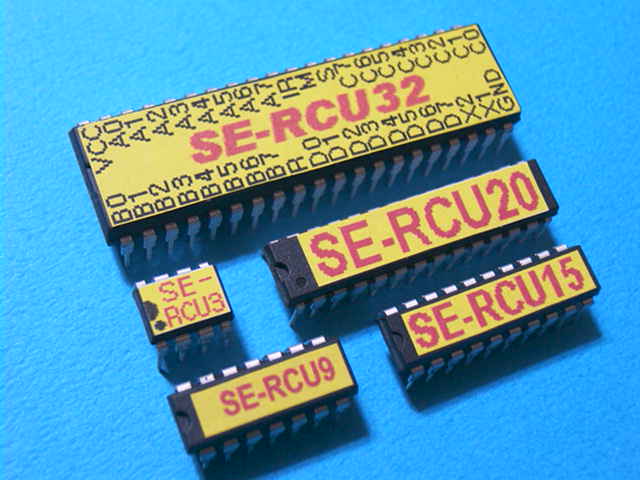

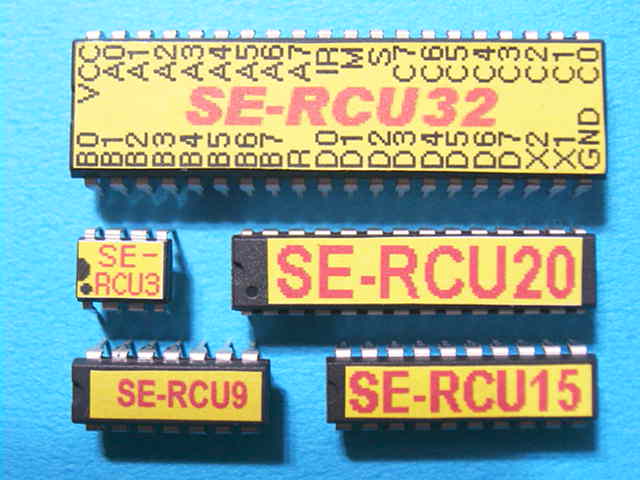

SE-RCU CPU 시리즈

사용자 회로에 직접 리모컨 회로를 내장할 수 있습니다.
최소한의 부품으로 구성됩니다.


SE-RTA(33키) , SE-RTM (6키)를 사용합니다. NEC / THOSIBA 코드를 출력하는 대부분의 중국산 리모컨을 사용할 수 있습니다.

LG/SAMSUNG TV, VTR 에서 사용하는 리모컨을 사용할 수 있습니다.

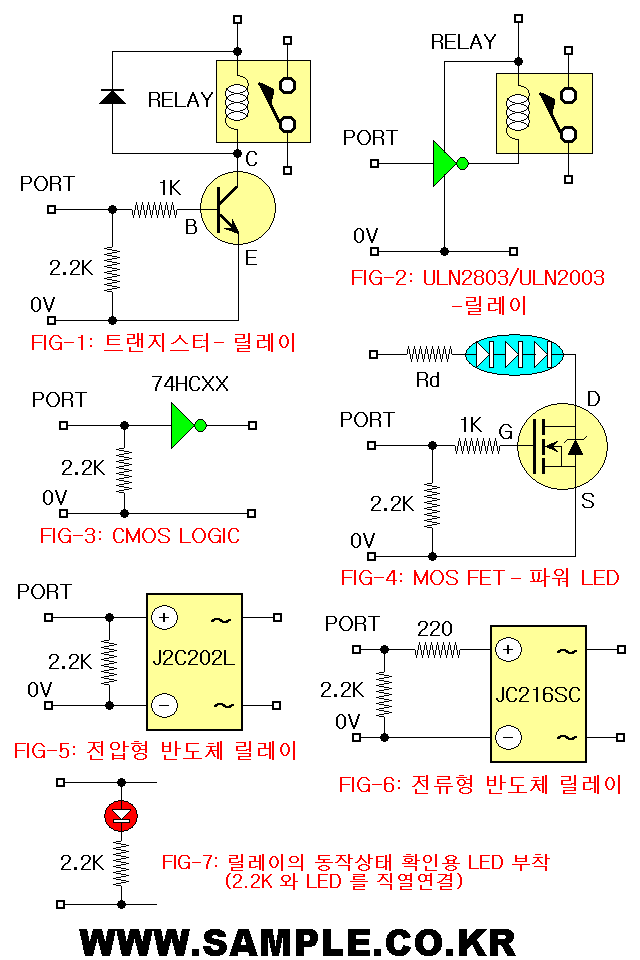

*** SE-RCU 시리즈 출력 연결 ***

Fig-1 : 트랜지스터를 이용한 릴레이 드라이브 예 입니다. 릴레이 코일의 전류에 따라 트랜지스터를 선택합니다.

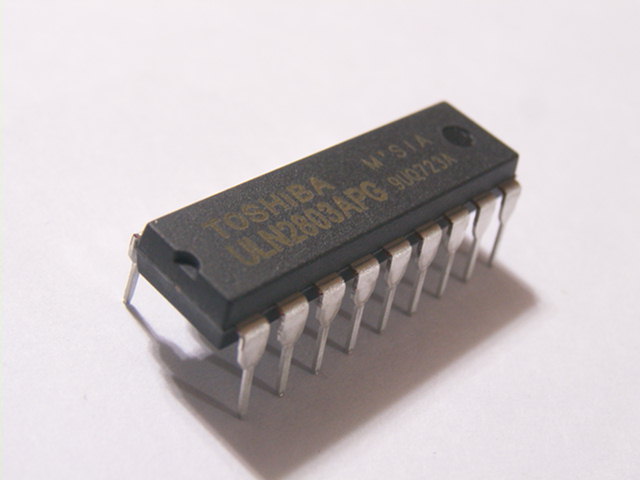

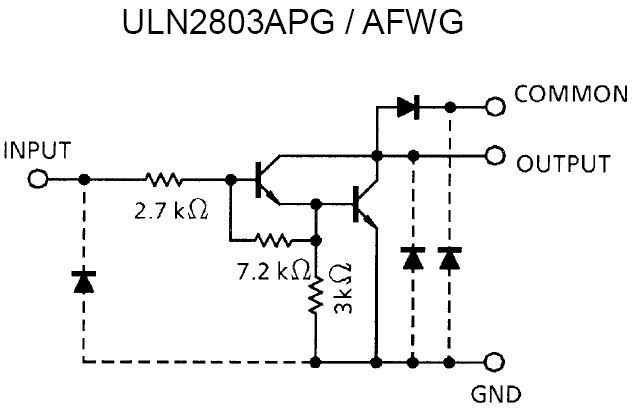

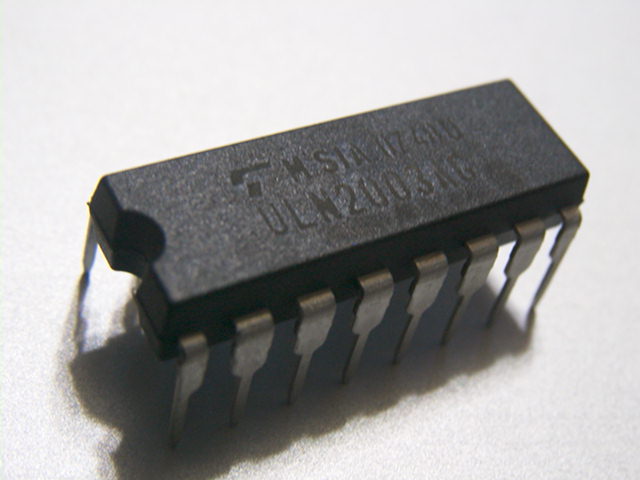

Fig-2 : ULN2003/ULN2803 을 이용한 릴레이 드라이브 회로 입니다. ULN2003/ULN2803 출력회로에 클램프 다이오드가 내장되어 있으므로 외장 다이오드가 필요치 않습니다. 또한 입력은 저항으로 GND 에 연결되어 있으므로 별도의 Pull Down 저항이 필요치 않습니다.
Fig-3 : CMOS Logic 과 마이크로 프로세서 입력 포트 연결 예 입니다. SE-RCU 는 리셋시 포트의 상태를 읽어 H 상태이면 프로그램 모드로 동작하므로 반드시 Pull-Down 저항을 연결 하여야 합니다. Re 값은 1K ~ 100K 범위입니다. 74LS, 74ALS 와 같은 TTL 은 사용할 수 없습니다.
Fig-4 :  MOS Fet 를 이용한 POWER LED 드라이브 예 입니다. FET 는 On 저항이 작아 대전류 제어에 적합합니다.
Fig-5 : 전압형 반도체 릴레이를 연결한 예 입니다. 전압형은 내부에 저항이 포함된 것이므로 SE-RCU 포트와 직접 연결이 가능합니다.
Fig-6:  전류형은 내부에 저항 없이 포토 다이오드만 있는 것이므로 전류제한 저항을 외부에 연결하여야 합니다. 일반적으로 12~16mA 의 전류가 흐르도록 저항 값을 계산합니다.

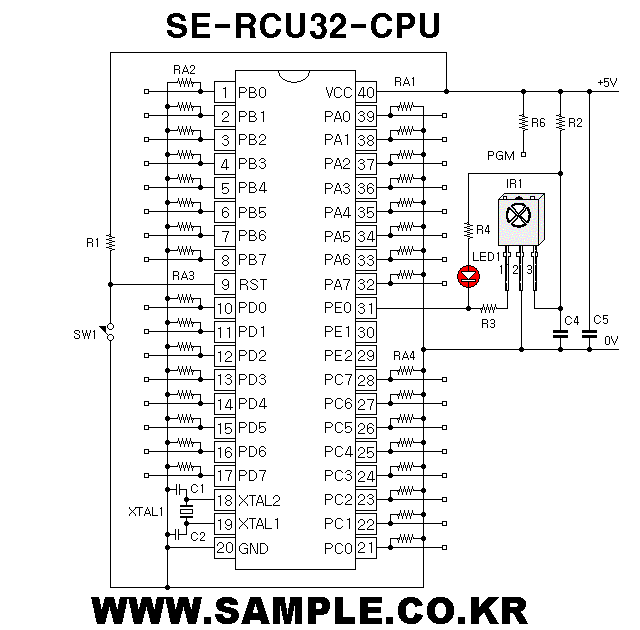

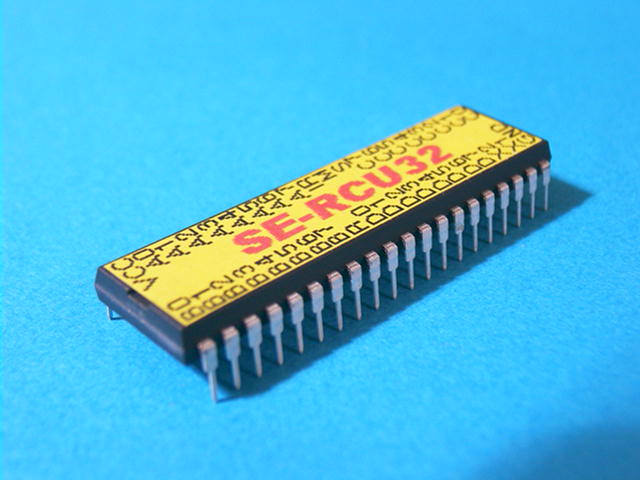

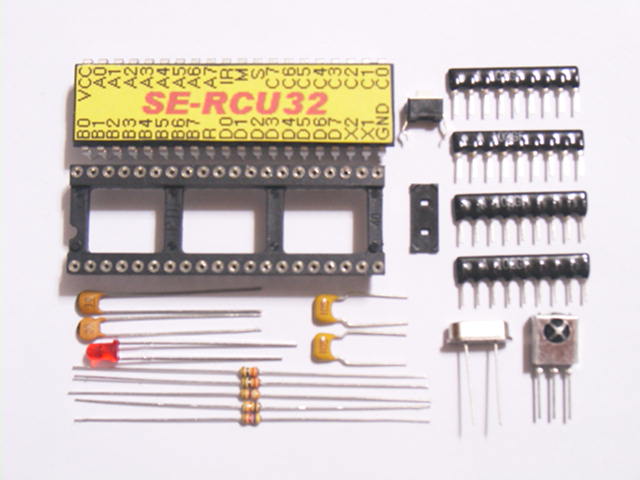

SE-RCU32-CPU

32 개의 사용자 리모컨 코드 설정형 CPU 셋

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.

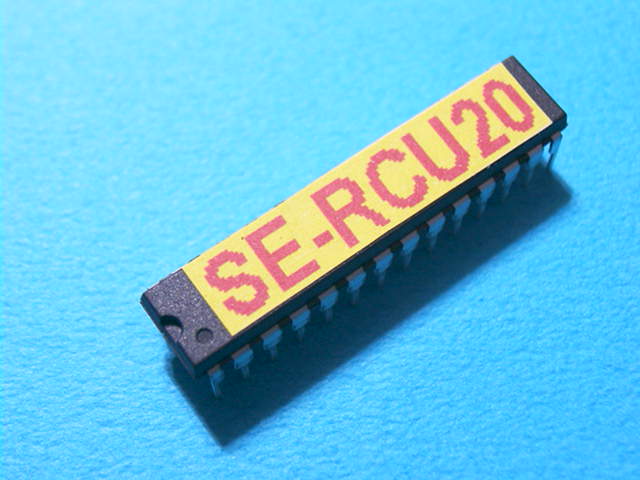

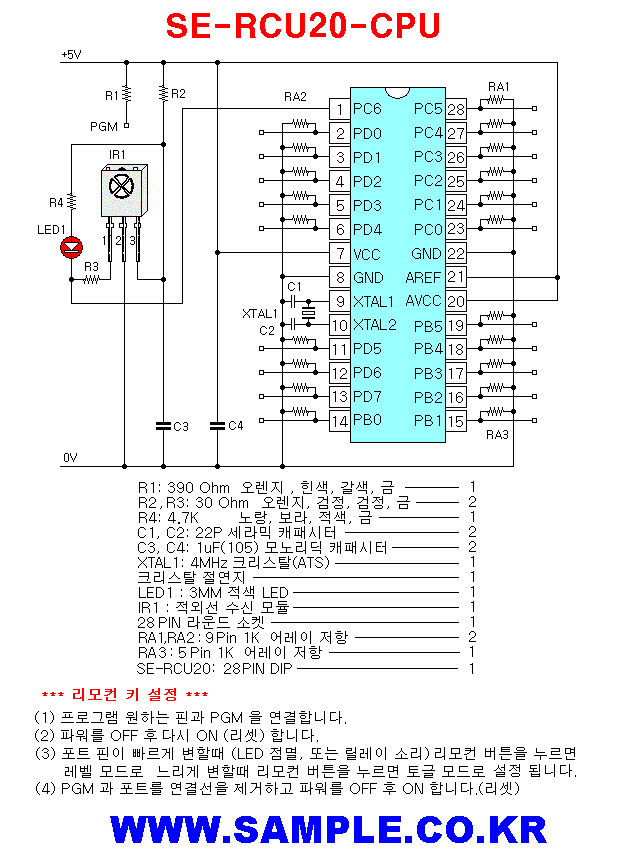

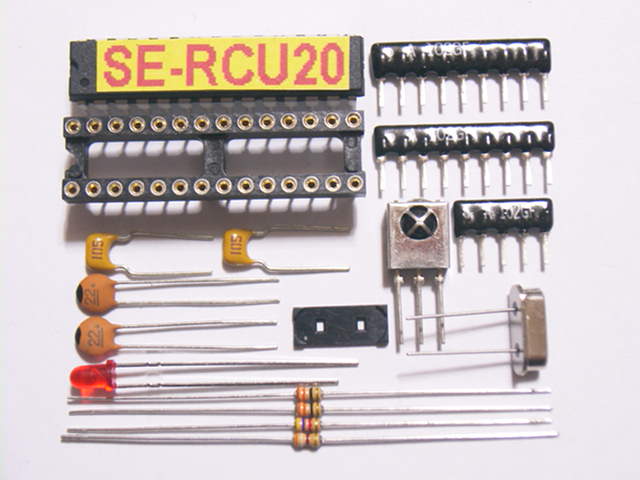

SE-RCU20-CPU

20 개의 사용자 리모컨 코드 설정형 CPU 셋

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.

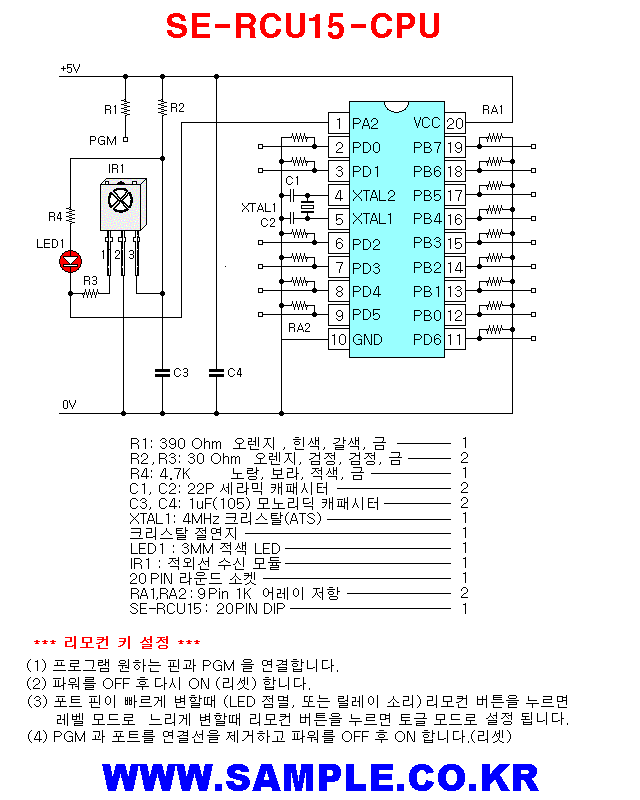

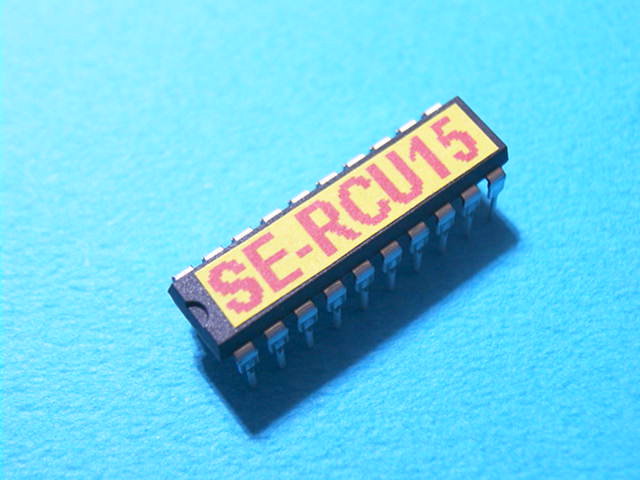

SE-RCU15-CPU

15 개의 사용자 리모컨 코드 설정형 CPU 셋

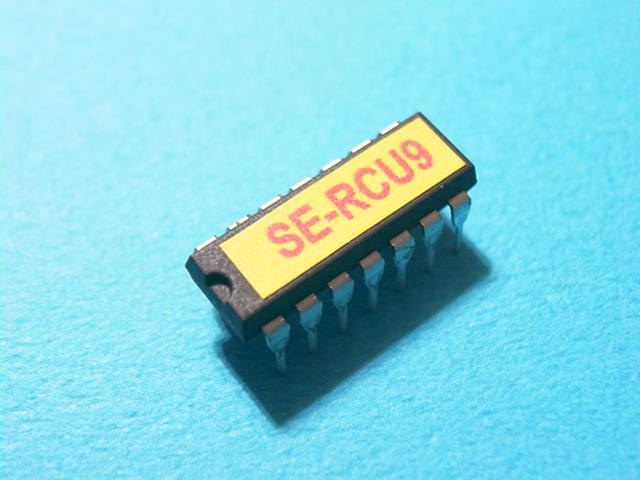

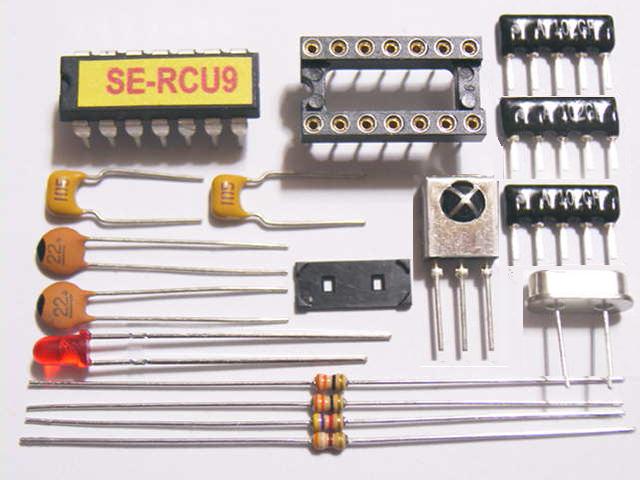

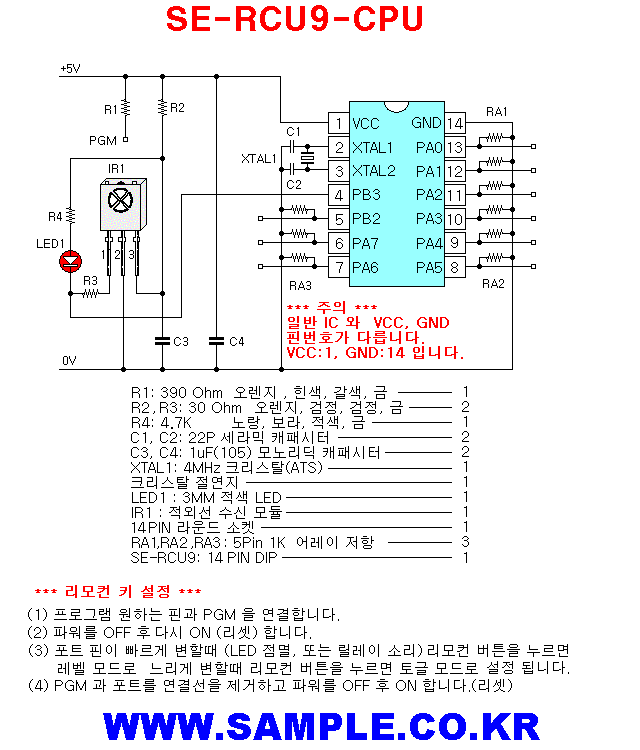

SE-RCU9-CPU

9 개의 사용자 리모컨 코드 설정형 CPU 셋

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.

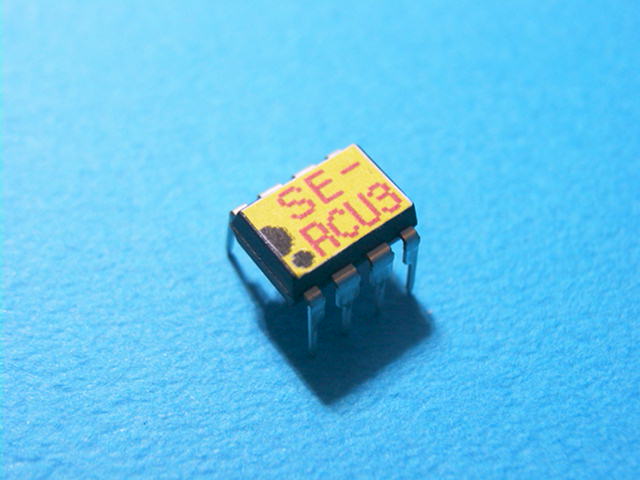

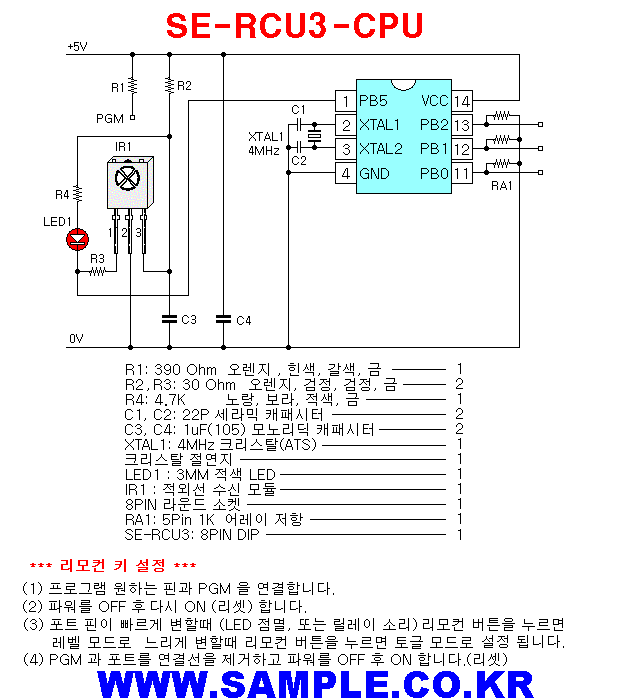

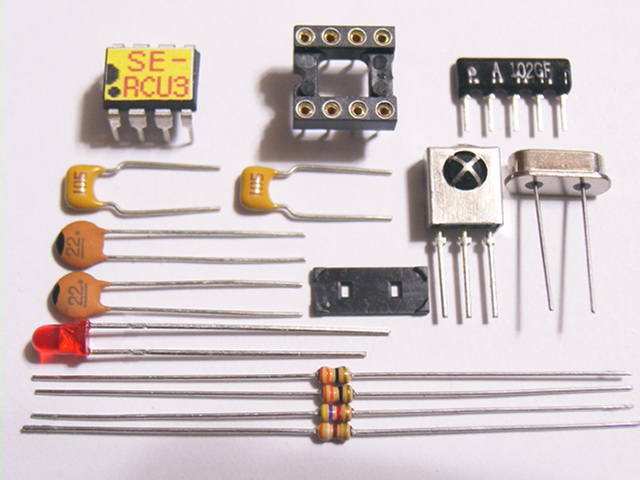

SE-RCU3-CPU

3 개의 사용자 리모컨 코드 설정형 CPU 셋

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.




삼성, LG 리모컨을 사용합니다. ( 무설정 만능형 리모컨은 LG, 삼성 신호가 2 중으로 출력되므로 사용할 수 없습니다.)

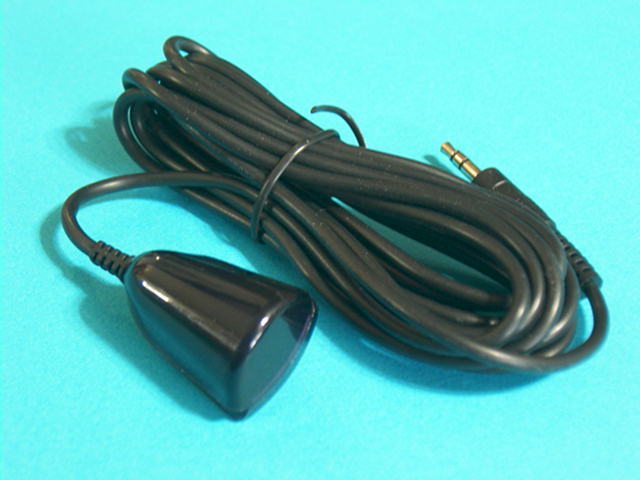

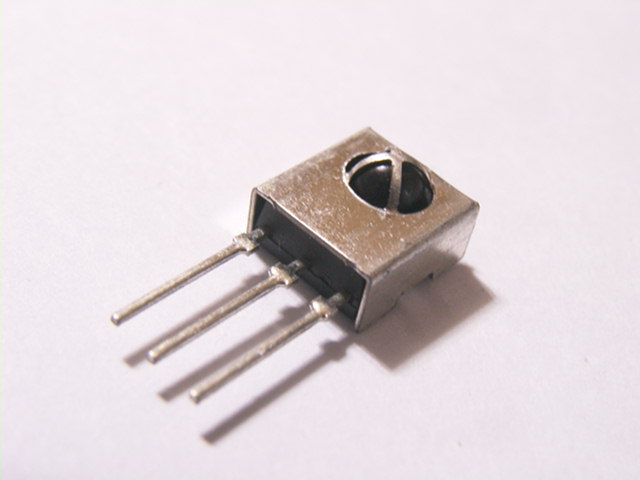

SE-IREXT

리모컨 수신 센서 연장 모듈입니다.

37.9KHz 의 표준 리모컨 수신 적외선 센서 모듈입니다.

SE-RCU32 에서 사용합니다.
SE-RMC1 시리즈에서 사용할 수 없습니다. (결전 변경시 사용가능)

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.


동작전압: 3.6 - 5.5V
동작전류: 0.6 - 0.8mA
감지각도: +- 45도
수신 주파수: 37.9KHz
코드길이: 3 Meter
커넥터: 표준 3.5MM 스테레오 플러그

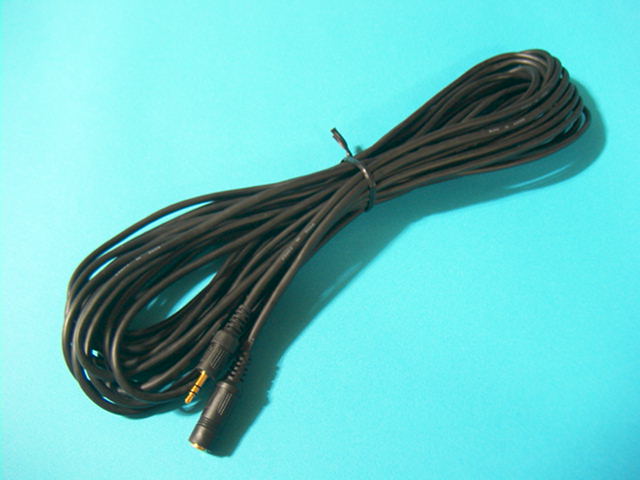

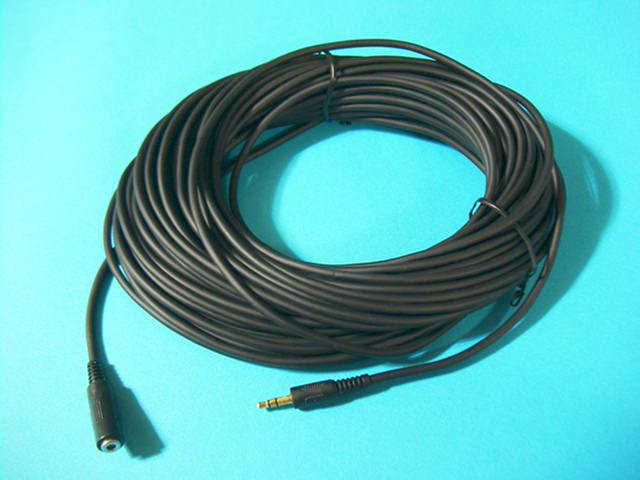

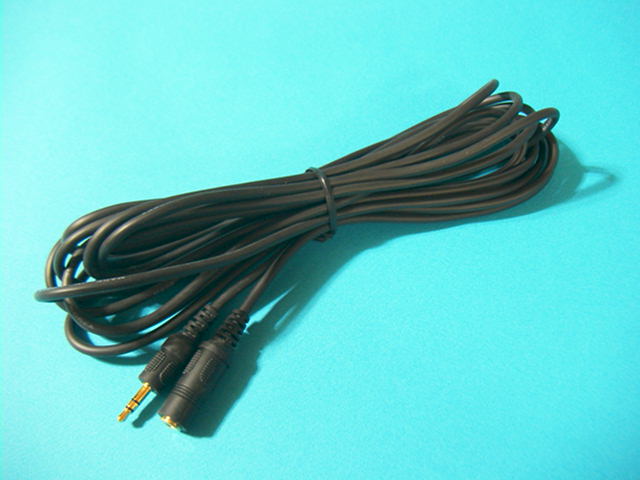

5 M 스테레오 연장 케이블

10 M 스테레오 연장 케이블

20 M 스테레오 연장 케이블

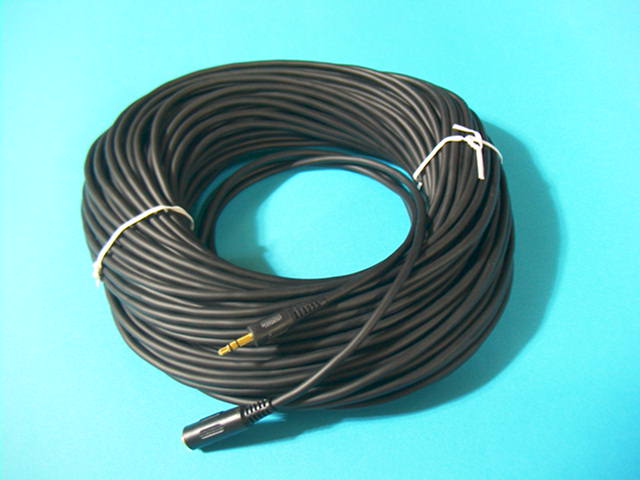

40 M 스테레오 연장 케이블

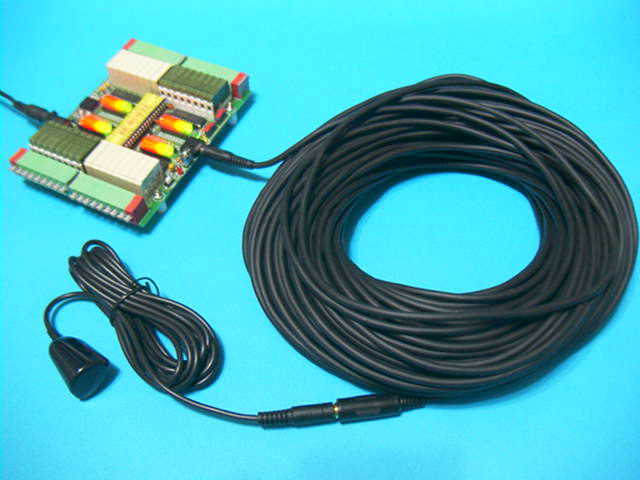

SE-IREXT 를 40 M 스테레오 연장 케이블로 연결하여 사용한 예



릴레이

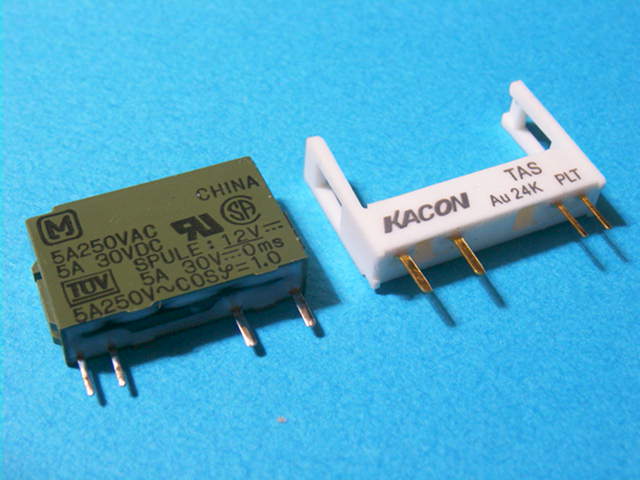

PANASONIC  릴레이입니다. AC250V 에서 5A 용량입니다. PA-1a-12

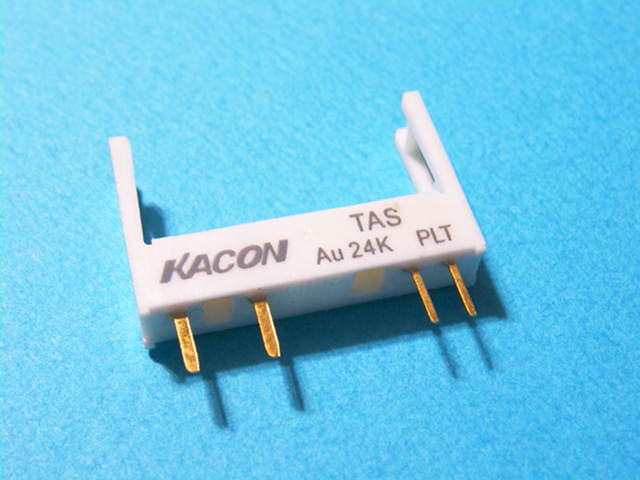

PASONIC 릴레용 소켓입니다. 릴레이의 접점동작이 많을 때 사용합니다.

TAKAMISAWA 릴레이 입니다. AC250V 에서 5A 용량입니다.



적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다. 센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.





FAQ: 자주 묻는 질문

Q: 토글 신호, 레벨 신호, 펄스 신호는 어떻게 다릅니까?
토글 신호: 리모콘 버튼을 누를 때마다 상태가 반전 됩니다. 일반 리모콘의 TV 의 전원에 해당합니다. 처음 리모콘 버튼을 누르면 ON (5V 출력) 이 되며 다시 누르면 OFF(0V) 가 됩니다.
레벨 신호 : 리모콘의 버튼을 누르고 있는 동안 계속 ON (5V)를 출력합니다.
펄스 신호 : 리모콘 버튼을 누르고 있는 동안 ON(5V) , OFF(0V) 를 빠르게 출력합니다. 1 초의 약 8 개의 펄스가 버튼을 누르고 있는 동안 계속 출력 됩니다. SE-RMC33 에서만 가능하며 CHANEL-UP, CHANEL-DOWN, VOLUME-UP, VOLUME-DOWN 키를 누를 때 출력됩니다. 이 4 개의 버튼은 레벨도 같이 출력됩니다.


Q: 가정용 일반 리모콘을 사용 가능 합니까?

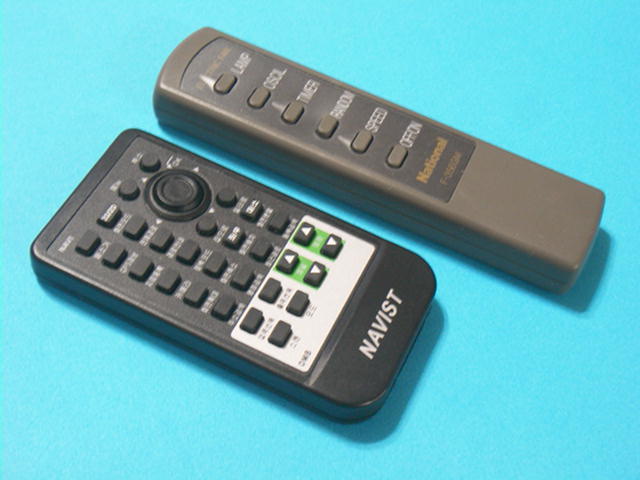

LG, 삼성 리모콘의 대부분 모델을 사용할 수 있습니다. 중국에서 제조한 대부분의 가전제품 부속 리모컨도 NEC 코드이므로 사용가능합니다.


Q: 무설정 만능 리모콘도 사용 가능 합니까?
시중의 TV 메이커에 관계없이 무설정으로 동작하는 리모콘은 LG, 삼성 의 데이터가 이중으로 출력되므로 사용할 수 없습니다.

Q: 실외에서 사용됩니까?
리모콘은 실내 사용조건 입니다. 태양광 아래에서는 동작하지 않습니다. 3 파장등이나 형광등이 직접 적외선 센서에 닿으면 동작하지 않습니다. 센서 위치를 변경하기 어려우면 그늘막등을 만드어 주어야 합니다.

Q: 출력 신호의 이용방법
High 상태에서 최대 25mA 의 전류 출력이 가능합니다. 반도체 릴레이(JC216 은 220 Ohm 저항필요), 포토 커플러 등은 220 Ohm 저항을 거처 연결이 가능합니다. 릴레이의 연결은 도면의 예를 참고하여 TR을 사용한 드라이버 회로를 만들거나 ULN2003 과 같은 드라이버 IC 를 사용합니다.

Q:  전용화 리모컨 수신기 제작 의뢰가 가능합니까?
샘플전자는 고객의 전용기용 리모컨 수신기를 제작해 드립니다. 40 세트 이상의 양산의 경우 PCB 를 설계하여 조립 및 검사 완성 형태로 공급 가능합니다. 제작 원하시는 사양(출력 개수,출력형태 종류: 릴레이, 포토 커플러, TTL 레벨, 전류 출력등)을 정하시고 샘플전자로 연락하시면 상세하게 안내해 드립니다.

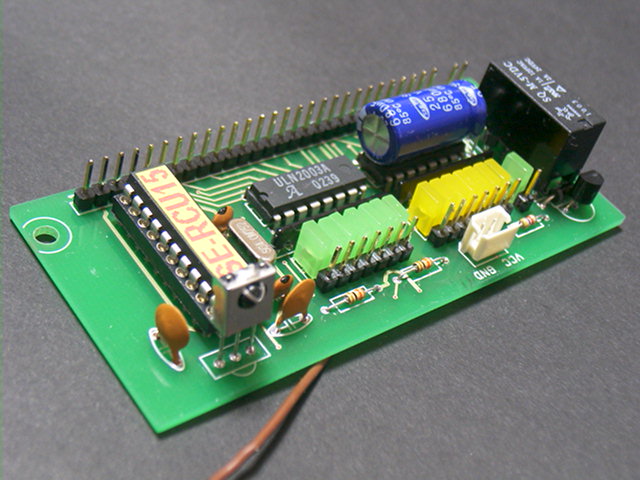

<<<SE-RCU15 를 이용한 주문자 전용 리모컨 보드의 제작 예 >>>

모 델 사 양
SE-RTL LG 전자 TV 전용 리모콘
SE-RTS 삼성 전자 TV 전용 리모콘

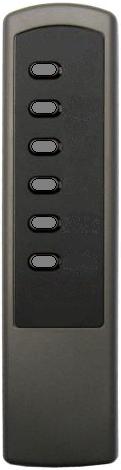

SE-RTM 6 키 리모콘 (TV 신호와 중복되지 않습니다.)

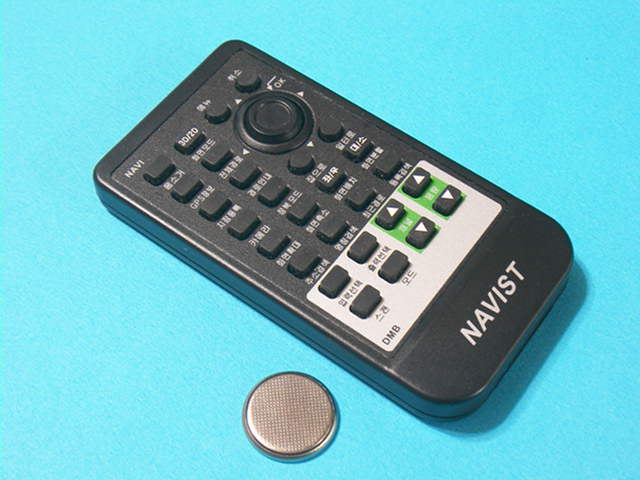

SE-RTA 33 키 리모콘(TV 신호와 중복되지 않습니다.)
JC202L 반도체 릴레이 AC220V 2A
TNY12WK 12V, A 형 접점 릴레이(JAPAN) 5A
PA-1a-12V Panasonic 릴레이 5A
PA-1a-SOCKET 릴레이 소켓 (PA-1a-12V 전용)
SE-STE5M 3.5mm 스테레오 5M 연장케이블
SE-STE10M 3.5mm 스테레오 10M 연장케이블
SE-STE20M 3.5mm 스테레오 20M 연장케이블
SE-STE40M 3.5mm 스테레오 40M 연장케이블
SE-IREXT 37.9KHz 확장 IR 센서 모듈
SE-RCU32 프로그램 가능 32 포트
(릴레이 포함되지 않으며 사용가능 릴레이는 TNY12WK, PA-1a-12V 입니다)
SE-RCU9 프로그램 가능 9 포트
(릴레이 포함되지 않으며 사용가능 릴레이는 TNY12WK, PA-1a-12V, JC202L 입니다)
SE-RCU32-CPU 프로그램 가능 32 포트
40 Pin CPU - 32 신호 수신/출력
(IR센서, 어레이 x4, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓 포함)
SE-RCU20-CPU 프로그램 가능 20 포트
28 Pin CPU
- 20 신호 수신/출력
(IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓  포함)
SE-RCU15-CPU 프로그램 가능 15 포트
20 Pin CPU
- 15 신호 수신/출력
(IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓  포함)
SE-RCU9-CPU 프로그램 가능 9 포트
14 Pin CPU
- 9 신호 수신/출력
(IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓  포함)
SE-RCU3-CPU 프로그램 가능 3 포트
8 Pin CPU
- 3 신호 수신/출력
(IR센서, 어레이 x3, XTAL x1, 세라믹 컨덴서 x2, 저항, 라운드소켓  포함)
